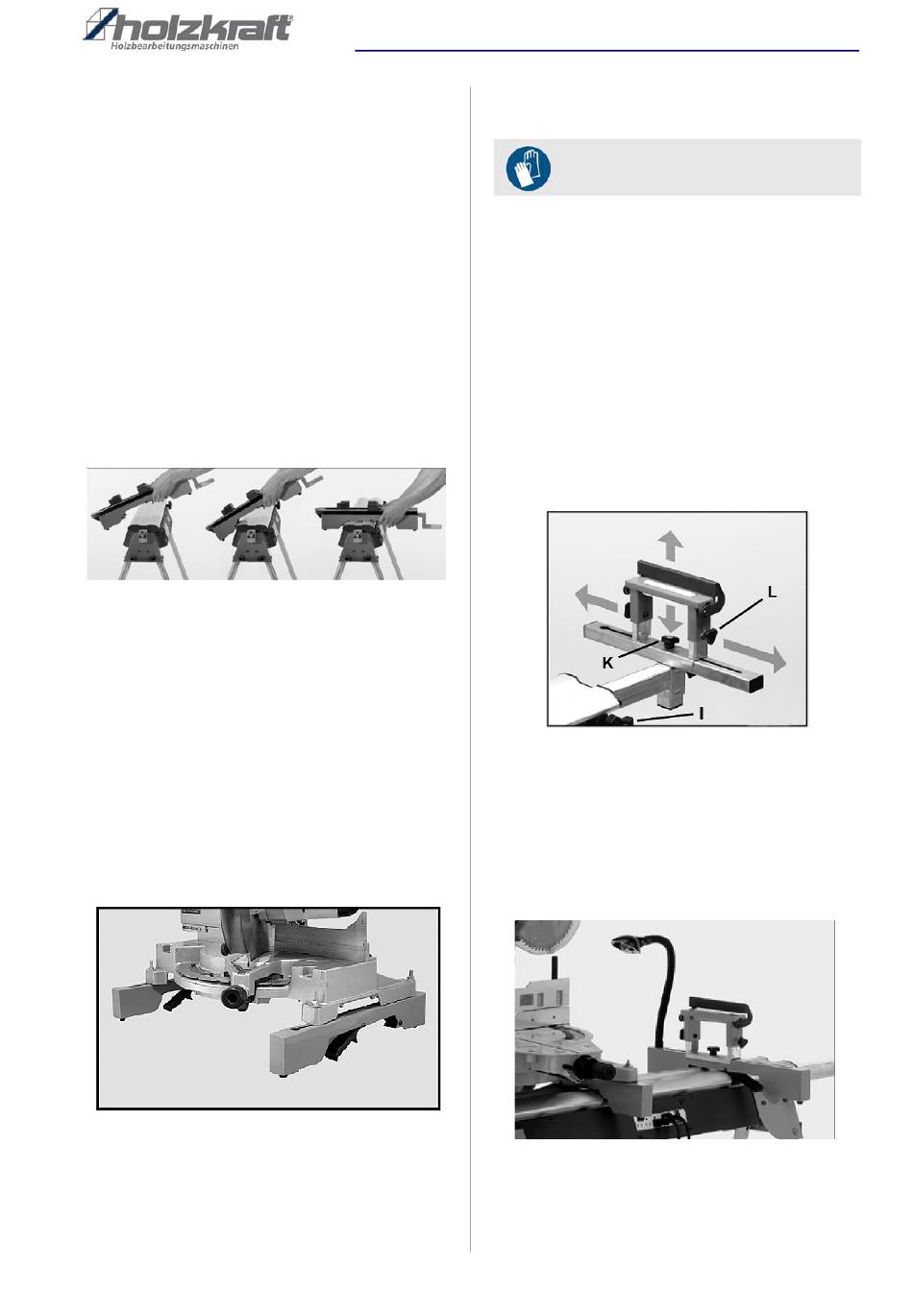

Schritt 3: Setzen Sie die Maschine vorsichtig auf den
UWT 3200. Beachten Sie hierbei auch die Hin-
weise der Abb.10) . Verschieben Sie die Ma-
schine entlang den Langlöchern der Maschi-
nenauflage auf die gewünschte Endposition.
achten Sie darauf, dass sich nach dem Ver-
schieben die Befestigungsschrauben nicht di-
rekt unter den Öffnungen befinden. Ziehen Sie
danach die Muttern mit einem Gabelschlüssel
an.
9.1 Auswechseln von Maschinen und
Zubehör
Um Maschinen und Zubehör auszuwechseln, muss der
Klemmhebel an der Unterseite gedrückt und die Vorrich-
tung wie in Abb.10 aufgesetzt bzw. entnommen werden.
Abb. 10: Auswechseln von Maschinen und Zubehör
9.2 Separate Bedienung der Maschi-
nen
Anstatt Ihre Maschine auf dem UWT 3200 zu benut-
zen, haben Sie meist die Möglichkeit diese auch se-
parat zu verwenden (nicht bei Bandsäge MBS 125).
Durch die Gumminoppen an der Unterseite der Maschi-
nenauflagen können Sie die Maschine jederzeit vom
Universalwerktisch abnehmen und auf einer anderen
stabilen und ebenen Fläche, wie z. B. einer Werkbank
benutzen. (Abb. 11)
Abb. 11: Separate Bedienung der Maschinen
UWT 3200 | Version 2.01
10 Einstellungen
Schutzhandschuhe tragen!
10.1 Einstellen der Rollenauflage mit
klappbarem Anschlag
Die Rollenauflage kann nach vorne und hinten durch Lö-
sen des Drehgriffes (K) verschoben werden. (Abb.12) In
Ihrer Höhe sind die Rollen durch Lösen der Drehgriffe (L)
bzw. durch die komplette „T"-Auflage einstellbar.
Durch verstellen des Auslegearms kann die Distanz zwi-
schen Rollen und Maschine verändert werden. Hierzu
ist der Drehgriff (I) zu lösen.
Nach allen Einstellungsarbeiten sind die Drehgriffe stets
wieder fest anzuziehen.
Abb. 12: Montage Rollenauflage mit klappbarem Anschlag
Sie können die Rollenauflage auch auf den Maschinen-
auflagen befestigen, wie es in Abb.13 ersichtlich ist.
Beim Bearbeiten von sehr langen und dünnen Werkstüc-
ken verhindern Sie hierdurch ein Durchbiegen. Aber
auch kurze Werkstücke können hierdurch aufgelegt wer-
den.
Abb. 13: Montage Rollenauflage auf der Maschinenauflage
Einstellungen
9
