6
Gerätebeschreibung
Abbildungen in dieser Betriebsanleitung können
vom Original abweichen.
5

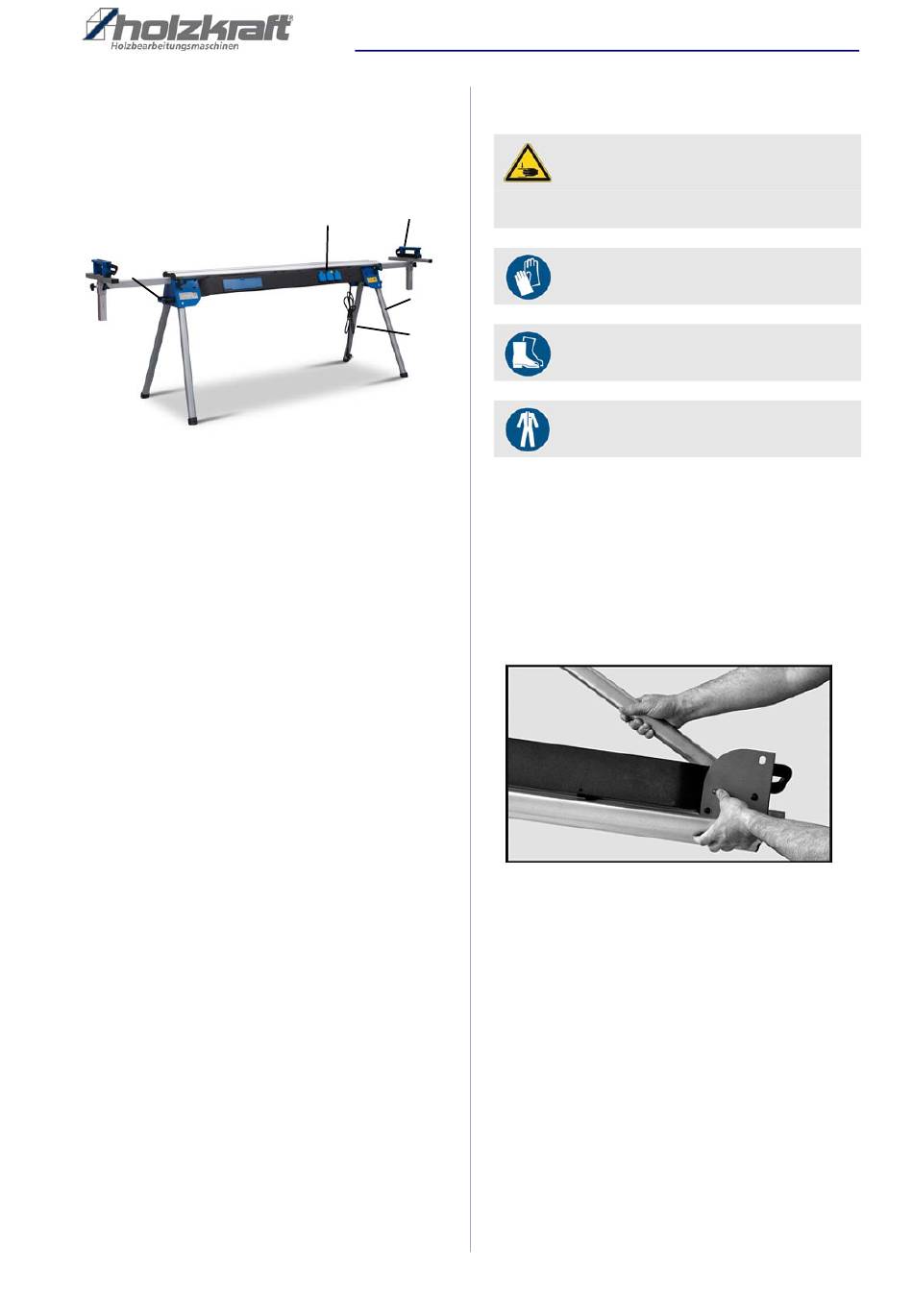

Abb. 3: Universal-Werktisch UWT 3200
1 Steckerleiste
2 Materialanschlag
3 Stellfuß
4 Netzkabel
5 Tragegriff
7
Zubehör
- Zusätzliches Rollbock-Set (2 St.)
Artikelnummer: 5900025
- Arbeitsleuchte auf Klemmschiene
Artikelnummer:5900023
- Schraubstock mit Schnellklemmung
Artikelnummer: 5900024
- Zusätzliches Klemmschienen-SET (2 St.)
Artikelnummer: 59000022
- Auflageschiene
Artikelnummer: 5190021
- Lochrasterplatte Loch-Ø 20mm , 900x700x20 mm
Artikelnummer: 5190020
UWT 3200 | Version 2.01
2
1
3
4
8
Montage
VORSICHT!
Quetschgefahr!
Der Universalwerktisch kann beim Aufstellen kippen
und Verletzungen verursachen.
Schutzhandschuhe tragen!
Sicherheitsschuhe tragen!
Arbeitsschutzkleidung tragen!
8.1 Standfüße ausklappen
Schritt 1: Stellen Sie den Universalwerktisch mit der
Oberseite nach unten auf eine Werkbank.
Drücken Sie die Einrastbolzen hinein und klap-
pen Sie die Standfüße heraus, wie in Abbil-
dung 4 gezeigt wird. Achten Sie darauf, dass
der Einrastbolzen jeweils arretiert ist.
Abb. 4: Standfüße ausklappen
Schritt 2: Drehen Sie den Universalwerktisch nun vor-
sichtig um und stellen Sie ihn auf dessen
Standfüße.
8.2 Montage der Rollenauflage
Schritt 1: Platzieren Sie die „T"-Auflage im Auslegearm
wie es in Abb.5 dargestellt ist.
Schritt 2: Ziehen Sie den Arretier – Drehgriff (J, Abb.5)
fest an.
Gerätebeschreibung
7
