Verwandte Anleitungen für Alpha Zeitsysteme ER200D
Inhaltszusammenfassung für Alpha Zeitsysteme ER200D

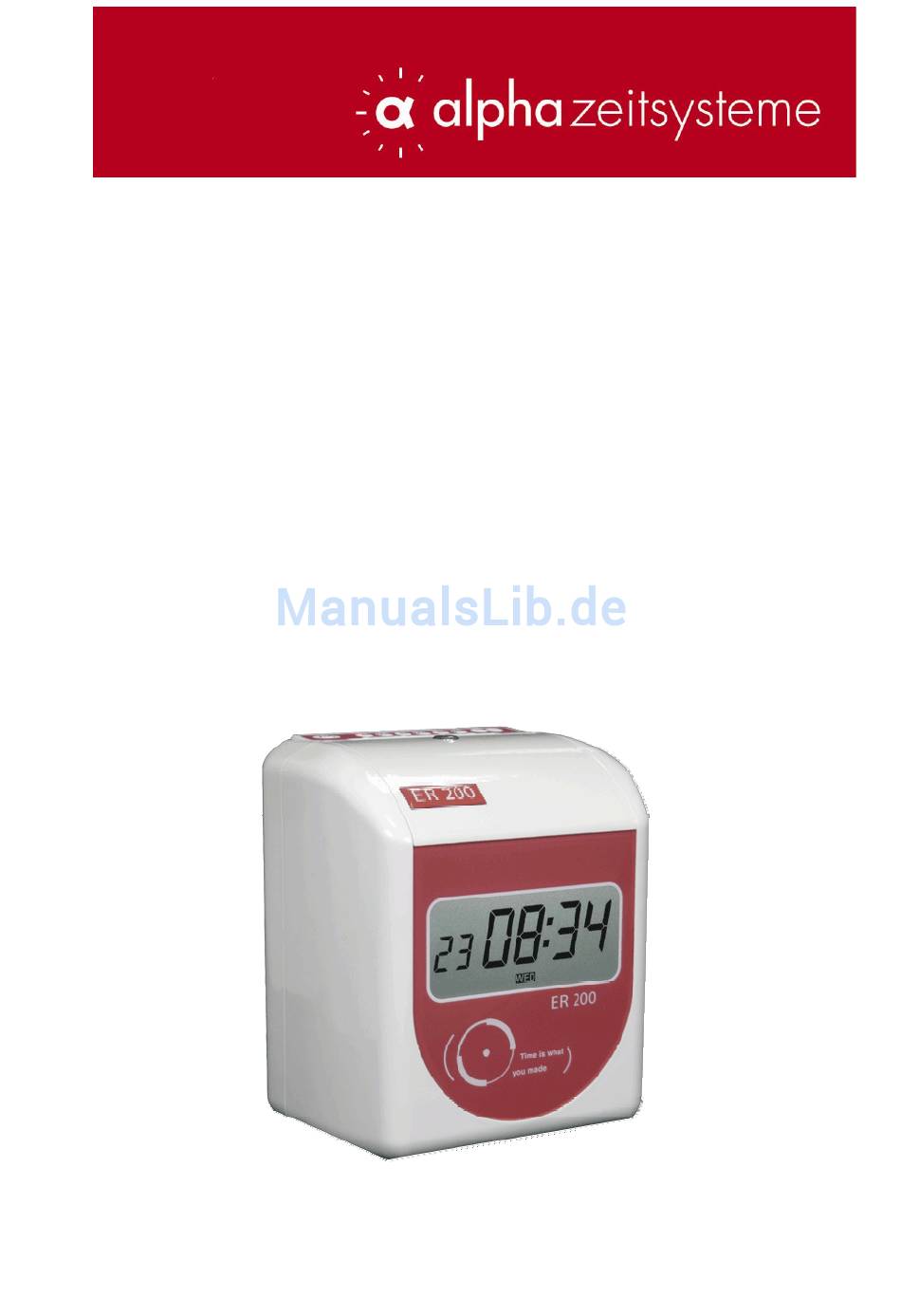

- Seite 1 Bedienungsanleitung ER200D alpha Zeitsysteme GmbH Walsroder Straße 24 30900 Wedemark Tel.:+49 (89) 61398108 Fax.: +49 (89) 625 21 49 eMail: info@alpha-zeitsysteme.de...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung alpha ER 200 D Inhaltsverzeitchnis Einleitung Funktionen der ER-Modelle Sicherung für Stromausfall (Datenerhalt) Spezifikationen: Eigenschaften Vorbereitung (1) Bezeichnungen der Außenteile (2) Installation (3) Wandmontage Programmierung (1) Einstellen von Jahr, Monat und Tag (2) Einstellen des 24/12 Std.-Modus, der Stunden und Minuten 3) Imprint 2) Wählen Sie einen von vier verschiedenen Minutenausdrucken: 3) Wochentaganzeige... -
Seite 3: Einleitung
Bedienungsanleitung alpha ER 200 D Einleitung Bevor Sie Einstellungen an dieser Stempeluhr durchführen, sollten Sie sich das Handbuch sorgfältig durchlesen, um eine ordnungsgemäße Funktion zu erzielen. Die Installation, Reparatur, etc. dieser Stempeluhr dürfen nur von anerkannten Elektrikern oder entsprechend ausgebildeten Technikern durchgeführt werden. Bevor Sie die Sicherung oder das Farbband auswechseln, muss die Stempeluhr vom 220 / 240 V-Netz getrennt werden. -
Seite 4: Eigenschaften
Nach Stromausfall werden alle von Ihnen eingestellten Parameter 36 Monate lang gesichert. Display Die ER200D/A- Stempeluhren verfügen über ein großes, gut lesbares LCD-Display. Es zeigt Datum, AM/PM, Uhrzeit, Wochentag und andere Parameter an. Das Display der analogen Serie verfügt über Uhrzeiger und ein kleines LCD-Display für die Eingabe und Kontrolle von Parametern. -
Seite 5: Installation
Bedienungsanleitung alpha ER 200 D (2) Installation Achten Sie bei der Aufstellung der Stempeluhr, das eine Steckdose in unmittelbarer Nähe (max. 2,30m) ist. Eine fachgerechte Installation und Pflege gewährleisten einen jahrelangen Betrieb der Uhr. Sie haben die Möglichkeit, die Uhr auf einen Tisch zu stellen, Sie können Sie aber auch an eine Wand montieren. Für den Tischbetrieb empfehlen wir eine Höhe von etwa 75 bis 80 cm. -
Seite 6: Programmierung
Bedienungsanleitung alpha ER 200 D Programmierung Damit Sie die Uhr programmieren können, müssen Sie im eingeschalteten Zustand den Deckel abnehmen. Die Kommen/Gehen Tasten wechseln ihre Funktion. Sie finden auf der Rückseite des Deckels diese Tabelle mit der Übersicht des Programms. PRO: Betätigen Sie PRO, um zwischen den Programmgruppen P1, P2 und P3 zu wechseln. -
Seite 7: Einstellen Des 24/12 Std.-Modus, Der Stunden Und Minuten
Bedienungsanleitung alpha ER 200 D (2) Einstellen des 24/12 Std.-Modus, der Stunden und Minuten Beispiel: 15:14 Uhr, 24-Std. – Anzeige 1) Öffnen Sie den Deckel, auf dem LCD erscheint P1. 2) Drücken Sie F2. 3) Drücken Sie + oder -, um das 24- oder 12-Stundensystem zu wählen und bestätigen Sie mit E. -
Seite 8: Wählen Sie Einen Von Vier Verschiedenen Minutenausdrucken
Bedienungsanleitung alpha ER 200 D Sie können verschiedene Kartentypen von 01 bis 17 auswählen: Zeilenabstand Monatliche Abr. (Seitenerkennung inaktiv) 02 (6mm) Wöchentliche Abr. (Unterer Kartenabschnitt 23mm) 03 (6mm) Wöchentliche Abr. (Unterer Kartenabschnitt 35mm) 04 (6mm) Wöchentliche Abr. (Unterer Kartenabschnitt 70mm) 05 (7mm) Wöchentliche Abr. -
Seite 9: Wochentaganzeige
Bedienungsanleitung alpha ER 200 D 3) Wochentaganzeige Ausdruck des Eingabe Ausdruck des Eingabe Wochentages Wochentages Keine Anzeige Französisch Datum Spanisch Englisch Japanisch Italienisch Nummer Deutsch Beispiel Der Standardwert der Stempelkarte ist 010101, also eine monatliche Stempelkarte mit Seitenerkennung, Minutenausdruck in Normal-Minuten und Wochentagausdruck als Datum. Um die Werte auf Wochen-Stempelkarte (Unterer Kartenabschnitt 35mm) mit Normal-Minuten und Wochentagausdruck in Englisch zu ändern, machen Sie folgendes: ... -
Seite 10: Einstellen Des Abrechnungszeitpunktes (Mon. Abrechnung)
Bedienungsanleitung alpha ER 200 D Drücken Sie + oder -, um den Tag der Umstellung zu ändern und bestätigen Sie mit E. Das LCD zeigt nun dieses Bild, Sie fahren fort mit der Einstellung vom Sommerzeit- Ende. Wiederholen Sie die Schritte um das Sommerzeit-Ende einzustellen. -
Seite 11: Ändern Der Tageswechselzeit
Bedienungsanleitung alpha ER 200 D (6) Ändern der Tageswechselzeit Die Tageswechselzeit ist der Zeitpunkt, an dem die Stempeluhr einen neuen Tag beginnt. Sie muss daher in einem Zeitraum liegen, in dem niemand stempelt, damit man z. B. nicht in die Vortagszeile stempelt. Im folgenden Beispiel wir die Tageswechselzeit auf 03:30 Uhr gestellt. -
Seite 12: Zeitsignaleinstellungen
Bedienungsanleitung alpha ER 200 D Zeitsignaleinstellungen Nehmen Sie den Deckel ab, auf dem LCD erscheint P1 Drücken Sie PRO, auf dem LCD erscheint P2. Drücken Sie F3, auf dem LCD erscheinen die Daten der 1. Signalgruppe, die Sie ein Kapitel zuvor eingegeben haben. -
Seite 13: Einstellen Des Automatischen Spaltenwechsels
Bedienungsanleitung alpha ER 200 D (10) Einstellen des automatischen Spaltenwechsels Insgesamt können Sie 18 Spaltenwechsel - Programme für jeden Beliebigen Tag zu jeder Uhrzeit einstellen. Sie geben erst den Wert für Die Druckposition an. Anschließend legen Sie Zeit und Datum fest. Folgende Werte für die Druckposition stehen zur Auswahl: 11 Morning 12 Morning... -
Seite 14: Einstellen Des Wöchentlichen Ausdrucks
Bedienungsanleitung alpha ER 200 D 11) Einstellen des wöchentlichen Ausdrucks Insgesamt können Sie 16 Programme einstellen. Dies gilt nur für den Kartentyp 9, in Schritt 3 auf Seite 8 sehen Sie, wie dieser Kartentyp ausgewählt wird. Die Stempelkarte hat 16 Zeilen. Beispiel: 08:00 Uhr Druck in Zeile Spalte 1, 01:00 Uhr Druck in Spalte 8, Abrechnungsende ist Sonntag. -
Seite 15: Anschluss Eines Externen Zeitsignals
Bedienungsanleitung alpha ER 200 D 5. Anschluss eines externen Zeitsignals Anschluss eines AC Signalgebers: ACHTUNG! Die Kontaktbelastung des Signalausgangs darf maximal 1A 230 Volt betragen. Sollte die maximal mögliche Kontaktbelastung von den Anforderungen Ihrer Pausenhupe überstiegen werden, muss ein zusätzliches Relais zur Ansteuerung der Pausenhupe installiert werden. Seite - 15 -... -
Seite 16: Wechsel Eines Farbbandes
Bedienungsanleitung alpha ER 200 D 6. Wechsel eines Farbbandes Öffnen Sie die Uhr mit dem mitgelieferten Schlüssel. Nehmen Sie den Deckel ab. Das Farbband wird mit zwei Haken links und rechts gehalten. Wenn Sie diese zurückdrücken, lässt sich das Farbband leichter entnehmen. ... -
Seite 17: Fehlerbeseitigung
Achtung! Unsachgemäßer Anschluss oder das Entfernen des Akkus können zu Explosionen bzw. einem Brand führen. Ersetzen Sie den alten Akku immer durch einen Neuen vom Typ Ni-MH, Typ J-AA, 1200 mA x 12, bei 1.2 VDC. alpha Zeitsysteme GmbH Walsroder Straße 24 30900 Wedemark Tel.:+49 (89) 61398108...
