Verwandte Anleitungen für Alpha Zeitsysteme MAX ER-1600
Inhaltszusammenfassung für Alpha Zeitsysteme MAX ER-1600

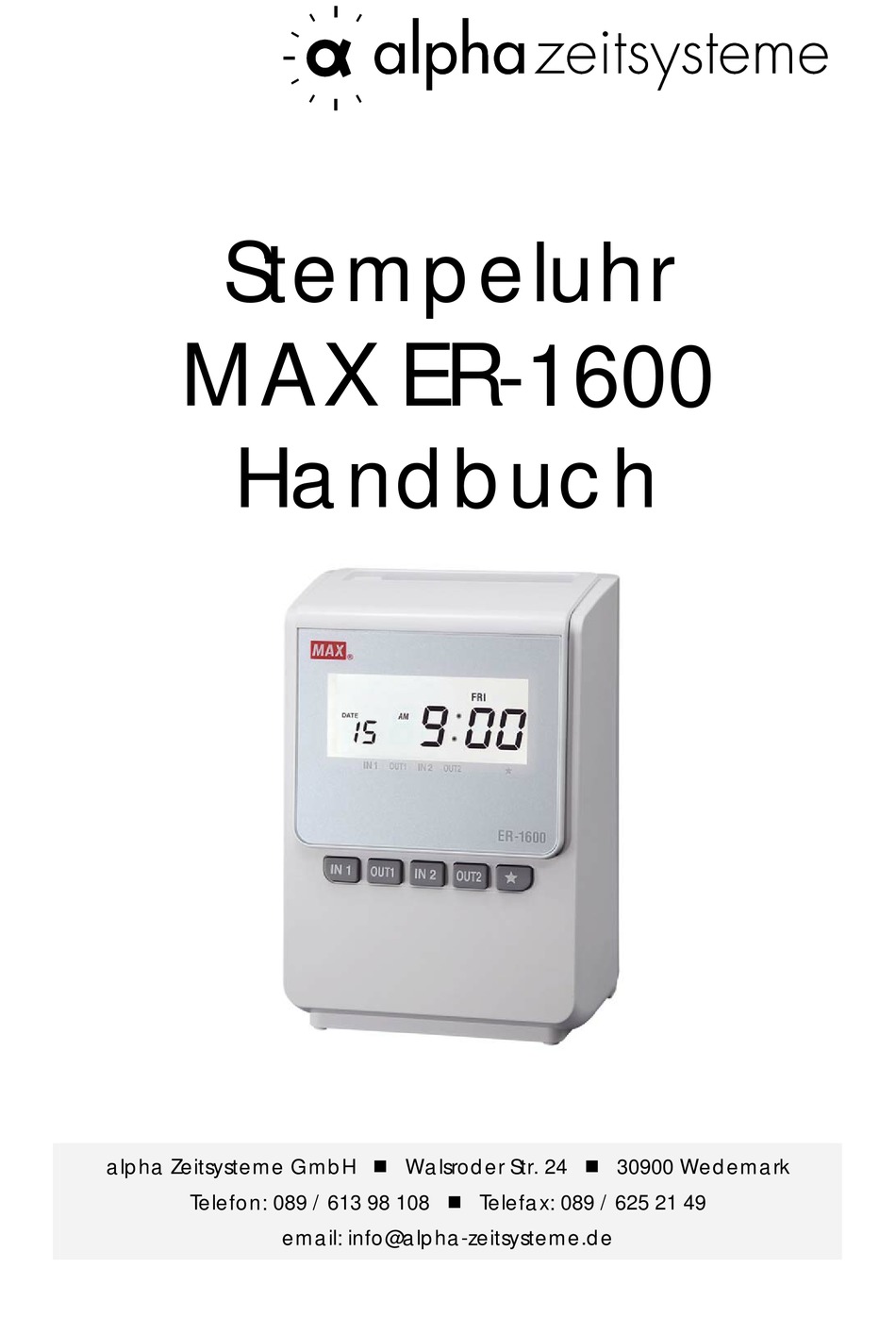

- Seite 1 Stempeluhr MAX ER-1600 Handbuch alpha Zeitsysteme GmbH Walsroder Str. 24 30900 Wedemark Telefon: 089 / 613 98 108 Telefax: 089 / 625 21 49 email: info@alpha-zeitsysteme.de...
-
Seite 2: Inhaltsverzeichnis
Handbuch MAX ER-1600 Inhaltsverzeichnis Inhaltsverzeichnis................................2 1. Allgemeine Eigenschaften der Stempeluhr MAX ER-1500 .................3 2. Aufstellung und Montage............................3 3. Allgemeine Gebrauchshinweise ..........................4 4. Beschreibung der Komponenten...........................5 Abdeckung öffnen..............................5 Abdeckung schließen............................5 5. Tastatur..................................6 6. Display ..................................6 7. Normaler Gebrauch ..............................7 8. Stempelungen ................................7 9. -
Seite 3: Allgemeine Eigenschaften Der Stempeluhr Max Er-1500
Stempelkarten mit Lochcode. Bis 150 (nicht rechnend) oder 50 (rechnend) verschiedene Karten pro Tag werden vom Gerät angenommen. 2. Aufstellung und Montage Die Stempeluhr MAX ER-1600 benötigt eine 230V-Schukosteckdose und ist nach dem Einstecken des Steckers sofort betriebsbereit. Die Stempeluhr ist ein Tischgerät, kann aber mit Hilfe einer im Gehäuse integrierter Wandhalterung auch als Wandgerät betrieben werden. -
Seite 4: Allgemeine Gebrauchshinweise
Handbuch MAX ER-1600 3. Allgemeine Gebrauchshinweise Die Stempeluhr darf nur an 230 V, 50 Hz betrieben werden. Vermeiden Sie die Benutzung desselben Stromkreises gemeinsam mit starken, geschalteten Stromverbrauchern. Die Aufstellung des Geräts sollte nicht in unmittelbarer Nähe von starken Vibrationen ... -
Seite 5: Beschreibung Der Komponenten
Handbuch MAX ER-1600 4. Beschreibung der Komponenten Kartenschacht Abdeckung für Tastatur und Farbband Display Tasten für manuelle Spalteneinstellung Wandhalterung Abdeckung öffnen Abdeckung an den Griff-Flächen anfassen und wie in der Abbildung gezeigt, abziehen. Abdeckung schließen Kartenschacht-Abdeckung schließen... -
Seite 6: Tastatur
Handbuch MAX ER-1600 5. Tastatur Bezeichnung Funktion Aufwärts Veränderung des Zahlenwertes nach oben Abwärts Veränderung des Zahlenwertes nach unten Eingabe Bestätigung CANCEL Taste zum Verlassen einer angewählten Funktion CLEAR Umkehrung der Anzeigenrichtung im Display und Löschung von Eingabenwerten IN 1... -
Seite 7: Normaler Gebrauch
Handbuch MAX ER-1600 7. Normaler Gebrauch Die Stempeluhr MAX ER-1500 druckt auf der Stempelkarte automatisch in die richtige Spalte, ohne dass eine Taste gedrückt werden muss. Die Stempelkarte muss so eingeführt werden, dass die Seite mit den aktuell gültigen Monatstagen (1-14 oder 15-31) zum Bediener schaut. -
Seite 8: Key-Card Für Eingaben, Verändern Und Löschen Von Programm-Daten
Handbuch MAX ER-1600 9. Key-Card für Eingaben, Verändern und Löschen von Programm-Daten Die Programm-Daten sind vor versehentlicher oder unberechtigter Eingabe, Veränderung oder Löschung geschützt. Die Tastatur ist im Grundzustand inaktiv. Wenn Sie Programm-Daten eingeben wollen, führen Sie die mitgelieferte Key-Card wie eine normale Stempelkarte in den Kartenschacht ein. -
Seite 9: Programmierung Der Stempeluhr
Handbuch MAX ER-1600 Programmierung der Stempeluhr 11.1 Mode1= Abrechnungsmodus Mit der Key-Card aktivieren Sie den Eingabemodus – Mode 1 (IN 1-Taste) drücken. 11.1 Programmschritt 1 Eingabe-Code: Abrechnungsperiode Uhrzeitanzeige (wird im Display rechts angezeigt) Monat 12 Stunden Monat 24 Stunden 1 Woche... -
Seite 10: Programmschritt 4
Handbuch MAX ER-1600 11.4 Programmschritt 4 Eingabe-Code: Ausdruck in Spalte 5 (wird im Display rechts angezeigt) Tagesergebnis Überstunden des Tages ab Uhrzeit Wählen Sie den Eingabewert mit der Pfeil-Taste nach oben/unten und bestätigen Sie mit der SET-Taste. Wenn Sie den Mode 1 ohne Veränderungen verlassen möchten, drücken Sie die Taste CANCEL. -
Seite 11: Programmschritt 3 = Tagesprogramm
Handbuch MAX ER-1600 13. Programmschritt 3 = Tagesprogramm Sie haben die Möglichkeit im MODE3 verschiedene Tagesprogramme für eine Berechnung bzw. automatischen Spaltenwechsel (bis 150 Mitarbeiter ohne Berechnung) zu hinterlegen: Wir haben verschiedene Programm-Varianten mit Beispielen für Sie aufgeführt. 13.1 Variante 1: Berechnung der Arbeitszeiten ohne feste Zeitvorgaben 4 Stempelungen pro Tag sind möglich... -
Seite 12: Variante 3: Berechnung Der Arbeitszeiten Mit Nur Zwei Stempelungen Pro Tag
Handbuch MAX ER-1600 13.3 Variante 3: Berechnung der Arbeitszeiten mit nur zwei Stempelungen pro Tag 4 Stempelungen pro Tag sind möglich Tagessumme wird berechnet Vorgabe eines Zählbereiches Beispiel: Arbeitsbeginn ab 03.01 – Arbeitsende bis 02.59 Uhr Code-Nr: Beschreibung Eingabe (wird im Display rechts angezeigt) Uhrzeit für Tageswechsel... -
Seite 13: Wechsel Der Farbband-Kassette
Handbuch MAX ER-1600 15. Wechsel der Farbband-Kassette Das Farbband sollte spätestens alle 1 bis 1,5 Jahre gewechselt werden. Verwenden Sie dazu nur Original-Farbband-Kassetten von Ihrem Fachhändler. Ziehen Sie den Netzstecker. Öffnen Sie die Gehäuseabdeckung. Drücken Sie Hebel B nach links und heben Sie die Kassette an Griff C heraus. -
Seite 14: Wandmontage
Handbuch MAX ER-1600 16. Wandmontage Die Montageplatte für eine Befestigung des Gerätes an der Wand ist in der Rückwand der Stempeluhr MAX ER-1500 integriert und somit Lieferbestandteil. Gehen Sie bei der Wandmontage wie folgt vor: Lösen Sie das Netzkabel aus der Klemmbefestigung unten an der Rückwand, entfernen Sie die Schraube in der Mitte der Montageplatte... -
Seite 15: Behebung Von Störungen
Handbuch MAX ER-1600 18. Behebung von Störungen Störung Mögliche Ursache Keine Anzeige Netzstecker nicht eingesteckt Kein Druck auf der Stempelkarte Farbband nicht richtig eingesetzt Stempelkarte kann nicht eingeschoben werden Stempelkarte mit der falschen Seite eingeführt, Stempelkarte beschädigt oder verbogen Ausdruck erfolgt nicht korrekt im Feld Stempelkarte mit zu viel Kraft eingeschoben Stempelkarte während des Drucks gezogen... -
Seite 16: Technische Daten
Handbuch MAX ER-1600 Technische Daten Produkt Stempeluhr MAX ER-1500 Stromversorgung 230V +6% -10% 50Hz Maße Höhe x Breite x Tiefe 20 x 15 x 10 cm Gewicht 1,7 kg Stromverbrauch 5 Watt im Ruhezustand, max. 35Watt Quarz, Abweichung +/- 15 Sek/Monat (norm. Temperatur)
