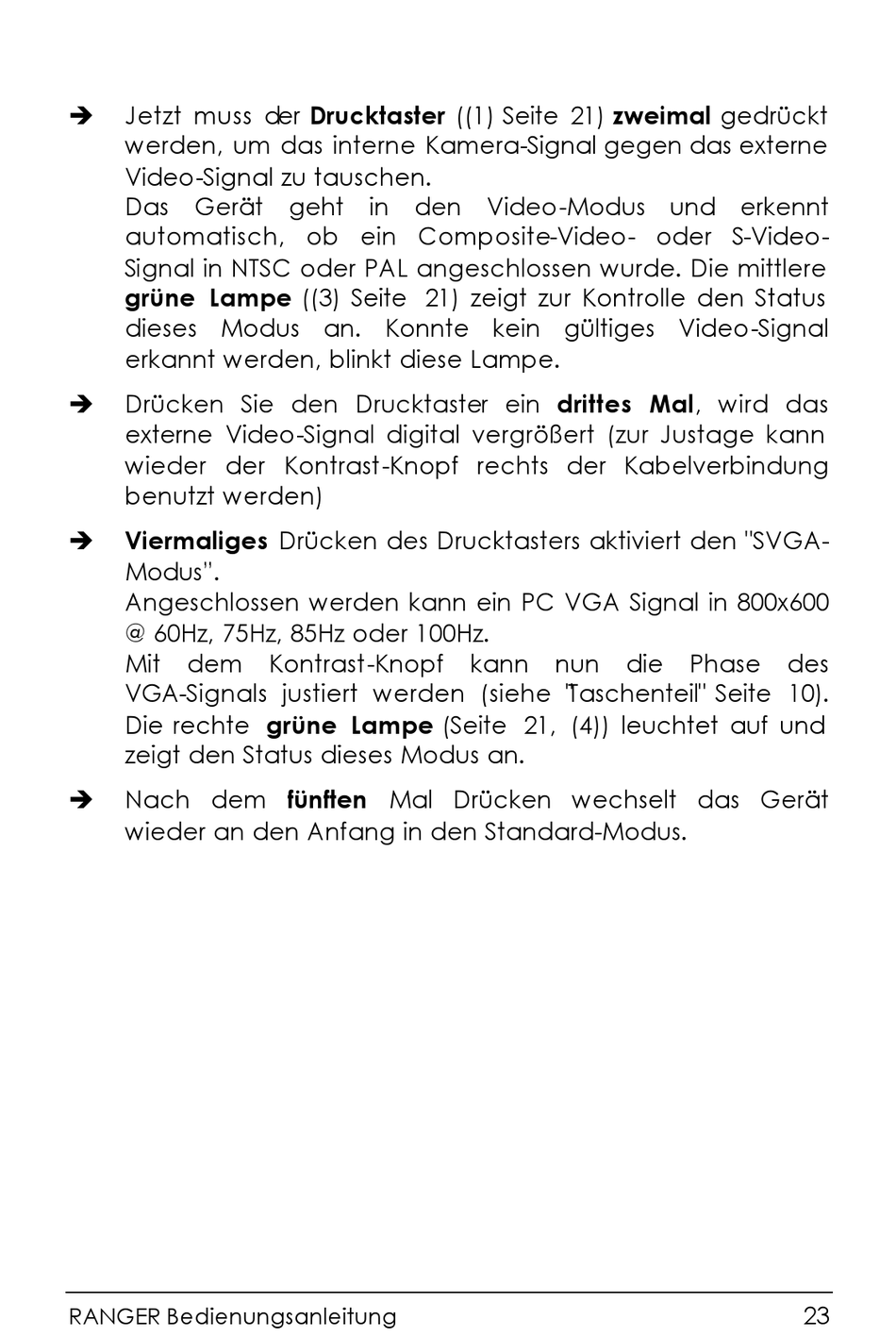

Trivisio RANGER Bedienungsanleitung Seite 23

Jetzt muss der Drucktaster ((1) Seite 21) zweimal gedrückt
è
werden, um das interne Kamera-Signal gegen das externe
Video-Signal zu tauschen.
Das Gerät geht in den Video-Modus und erkennt
automatisch, ob ein Composite-Video- oder S-Video-
Signal in NTSC oder PAL angeschlossen wurde. Die mittlere
grüne Lampe ((3) Seite 21) zeigt zur Kontrolle den Status
dieses Modus an. Konnte kein gültiges Video-Signal
erkannt werden, blinkt diese Lampe.
Drücken Sie den Drucktaster ein drittes Mal, wird das
è
externe Video-Signal digital vergrößert (zur Justage kann
wieder der Kontrast-Knopf rechts der Kabelverbindung
benutzt werden)
Viermaliges Drücken des Drucktasters aktiviert den "SVGA-
è
Modus".
Angeschlossen werden kann ein PC VGA Signal in 800x600
@ 60Hz, 75Hz, 85Hz oder 100Hz.
Mit dem
VGA-Signals justiert werden (siehe " T aschenteil" Seite 10).
Die rechte grüne Lampe (Seite 21, (4)) leuchtet auf und
zeigt den Status dieses Modus an.
Nach dem fünften Mal Drücken wechselt das Gerät
è
wieder an den Anfang in den Standard-Modus.
RANGER Bedienungsanleitung
Kontrast-Knopf kann nun die Phase des
23
