Trivisio RANGER Bedienungsanleitung
Head-mounted-display (hmd)
Inhaltszusammenfassung für Trivisio RANGER

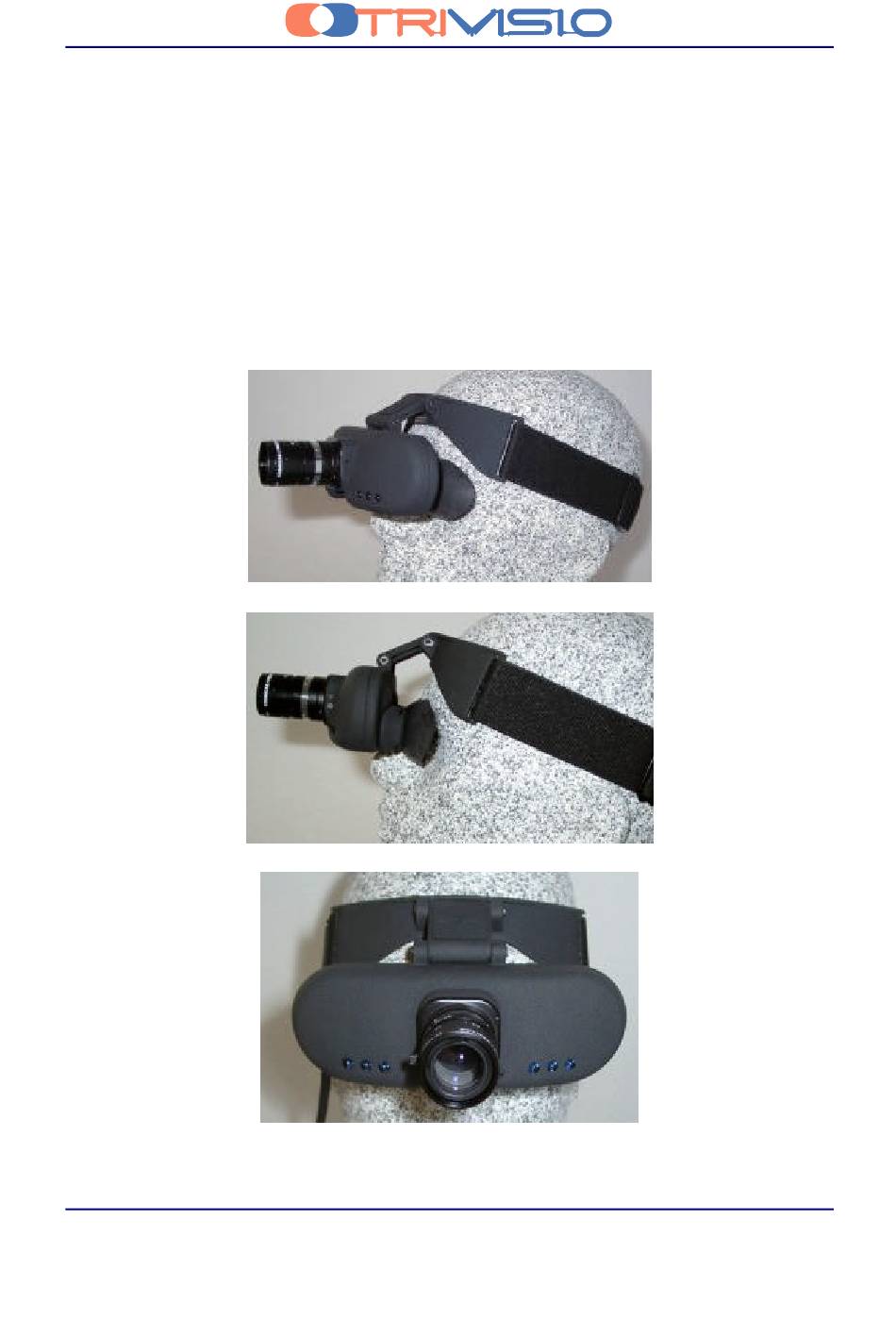

- Seite 1 Bedienungsanleitung RANGER Head-Mounted-Display (HMD) Technische Änderungen vorbehalten Copyright: Trivisio Prototyping GmbH, Robert-Bosch-Str. 30, D-63303 Dreieich 2006/10/31...
- Seite 2 Beschreibung vertraut, bevor Sie das RANGER HMD zum ersten Mal benutzen. Verwenden Sie das RANGER HMD nur wie in dieser Anleitung beschrieben. Üben Sie die Handhabung in Ruhe in vertrauter Umgebung, bevor Sie damit auf die Straße oder in unbekanntes Gelände gehen.
-
Seite 3: Inhaltsverzeichnis
Übersicht ..............8 Head-Mounted-Display HMD ........9 Taschenteil ..............10 Ladegerät ..............12 4 Inbetriebnahme..............14 Vorbereitung ..............14 RANGER als Nachtsichtgerät benutzen .....18 Leerer Akku..............20 Benutzung unterschiedlicher Funktionen ....21 Benutzung des elektronischen Zooms......22 Benutzung als Monitor..........22 5 Spezielle Anleitung ............25 Austauschen des Kamera-Objektivs ......25 Objektiv einstellen ............25... -
Seite 4: Sicherheitshinweise
Aufsicht ihrer Eltern. Es ist kein Spielzeug. 1.2 Gesundheitsrisiken WARNUNG: Augenkrankheiten oder Glaukom è Bitte konsultieren Sie Ihren Arzt und benutzen Sie RANGER nicht ohne seine Genehmigung, wenn Sie eine Augenverletzung, eine Augenkrankheit oder ein Glaukom haben. ACHTUNG: Herzkrankheiten, Bluthochdruck è... -
Seite 5: Allgemeine Sicherheitshinweise
Bitte stellen Sie den Gebrauch von RANGER sofort ein und ruhen Sie sich aus, wenn Sie eines der folgenden Anzeichen bemerken: Ÿ Ermüdung, Irritation oder Entzündung der Augen, Ÿ Kopfschmerzen, Benommenheit, Ÿ Schmerzen im Hals- und Schulterbereich, Ÿ Doppelsehen, Ÿ Übelkeit, Schwindelgefühle, Ÿ... -
Seite 6: Warnung Bei Elektrischen Produkten
Videoquelle u.a.) nicht in Kontakt mit Wasser gebracht werden. Vermeiden Sie den Gebrauch und die Lagerung an è Orten, die extrem feucht, staubig oder verraucht sind sowie extrem schwankende Temperaturen. RANGER soll nicht bei Temperaturen unter -10°C und über è 40°C benutzt werden. Vermeiden mechanische Schläge oder Runterfallen, weil sonst Gehäuse oder... -
Seite 7: Lieferumfang
Einzelteile. Bitte überprüfen Sie die Vollständigkeit und setzen Sie sich mit Ihrem Händler in Verbindung, wenn etwas fehlen sollte. Head-Mounted-Display mit Kabel(1), Taschenteil (2), Akku (3) Netzteil (4), Ladegerät (5), Koffer (6), Gürteltasche (7), Reinigungstuch (8), Video-Adapter-Kabel (9) RANGER Bedienungsanleitung... -
Seite 8: Beschreibung
RANGER enthält einen eingebauten elektronischen Zoom. Damit kann das von der Kamera aufgenommene Bild elektronisch stufenlos bis 8-fach vergrößert werden. RANGER kann an Video-, DVD- und Fernsehgeräte sowie an Computer angeschlossen werden. Die Bilder erscheinen auf den Displays im Innern des Brillenteils (HMD). -
Seite 9: Head-Mounted-Display Hmd
Sechs IR (infrarote) LED’s (3) neben der Kamera können bei geringer Helligkeit zugeschaltet werden. Diese Zusatzbeleuchtung ist für das Auge kaum sichtbar und nicht schädlich. Das Kabel (4) ist fest mit der Brille verbunden und wird mit einem Steckkontakt an das Taschenteil geschraubt. RANGER Bedienungsanleitung... -
Seite 10: Taschenteil
Das Kabel des Brillenteils wird mit der Buchse (1) des Taschenteils verschraubt. Bitte die Markierung beachten ! Der Drucktaster (2) auf der Oberseite dient zum Ein- und Ausschalten des Gerätes. Er leuchtet auf, wenn RANGER eingeschaltet ist Der wechselbare Akku (3) reicht für ca. 4 Stunden Betrieb (abhängig... - Seite 11 Kontrolllampe (2) befinden sich an der rechten Seite des Taschenteils. Unter der Klappe auf dieser Seite befinden sich die Buchsen für Video/S-Video (3) und VGA (4) sowie der Taster (5) zum Auswählen des jeweiligen Eingangssignales. Unterhalb zeigen drei Kontrolllampen (6) den Status der Eingangssignale an. RANGER Bedienungsanleitung...
-
Seite 12: Ladegerät
Ni-MH Akku (2) und ein Netzteil (1) sowie ein passendes Ladegerät (3). Mit dem mitgelieferten Ladegerät dauert es ca. 50 Minuten, leeren Akku komplett aufzuladen. Während Ladevorgangs ist es möglich, RANGER parallel im Netzbetrieb zu benutzen. RANGER Bedienungsanleitung... - Seite 13 Die gelbe Lampe zeigt an, dass die maximal erlaubte è Temperatur des Akkus erreicht ist und der Ladevorgang automatisch kurz unterbrochen wird. Sie können den Akku o hne Gefahr in dem Ladegerät lassen, bis der Ladevorgang vollständig beendet ist und die grüne Lampe blinkt. RANGER Bedienungsanleitung...
-
Seite 14: Inbetriebnahme
Dazu muss vorsichtig mit der einen Hand das Band schräg nach unten gezogen werden und mit dem Daumen der anderen Hand die Batterie leicht aus dem Gehäuse geschoben werden. Legen Sie das Taschenteil dafür nicht auf den Tisch. RANGER Bedienungsanleitung... - Seite 15 Taschenteil übereinstimmen. Halten Sie den Akku flach und legen ihn bis zur Markierung in das Batteriefach. Drücken Sie dann den Akku nach unten und schieben ihn gleichzeitig bis zum Anschlag in das Batteriefach. Legen Sie das Taschenteil dafür nicht auf den Tisch. connector RANGER Bedienungsanleitung...
- Seite 16 Ein solches Netzteil wird z.B. mitgeliefert. Es wandelt die Netzspannung in eine 12V Gleichspannung. Der spezielle Stecker des Netzteiles passt in die Buchse im Batteriefach des Taschenteils (siehe (4) Seite 10 - sichtbar, wenn der Akku entfernt wurde). RANGER Bedienungsanleitung...
- Seite 17 Taschenteil zu verschrauben. Stecken Sie den Stecker vom losen Ende des Kabels in die è Buchse am Taschenteil. Die Markierung (Lücke) am Stecker muss dabei zur è Unterseite des Taschenteils zeigen. Nach dem Einstecken ist der Ring im Uhrzeigersinn festzuschrauben. RANGER Bedienungsanleitung...
-
Seite 18: Ranger Als Nachtsichtgerät Benutzen
Einschalten Gerätes drücken è Druckschalter auf der Oberseite des Taschenteils. Wenn RANGER eingeschaltet ist, leuchtet der Druckschalter. Nach dem Einschalten befindet sich das Gerät im è Standard-Modus (siehe Absatz 4.4): In diesem Modus ist die eingebaute Kamera aktiviert. Tragen des Taschenteils... - Seite 19 Aufsetzen des HMD Setzen Sie sich das RANGER HMD auf. Ziehen Sie dafür das è elastische Kopfband hinter den Kopf und ziehen es straff genug, damit das Gerät sicher fixiert und bequem sitzt. Auf den Displays im Inneren des HMD sehen Sie nun das è...
-
Seite 20: Leerer Akku
Druckschalter und ein roter Rahmen erscheint um das Bild in der Brille. Innerhalb weniger Minuten wird sich das System abschalten. Tragen Sie dafür Sorge, dass Sie sich wieder in einem gut beleuchteten Raum befinden, um den Akku zu wechseln. RANGER Bedienungsanleitung... -
Seite 21: Benutzung Unterschiedlicher Funktionen
Die Auswahl dieser Funktionen erfolgt durch den Drucktaster (1) rechts unter der Klappe des Taschenteils. Im Basis Modus nach dem Einschalten zeigt RANGER das Bild der eingebauten Kamera (siehe Abschnitt 4.2) In diesem Modus regeln die beiden Knöpfe seitlich der Kabelverbindung Bild-Helligkeit und Kontrast (wie in Abschnitt 4.2 beschrieben). -
Seite 22: Benutzung Des Elektronischen Zooms
Bild-Kontrastes. Die Funktion dieses Knopfes ändert sich also je nach Modus. 4.6 Benutzung als Monitor Sie können RANGER auch zum Anschauen von Video-, TV-, DVD- oder Computer-Signalen benutzen. Dazu muss die externe Bildquelle am Taschenteil mittels mitgelieferter Spezial- Adapter-Kabel angeschlossen werden. - Seite 23 VGA-Signals justiert werden (siehe " T aschenteil" Seite 10). Die rechte grüne Lampe (Seite 21, (4)) leuchtet auf und zeigt den Status dieses Modus an. Nach dem fünften Mal Drücken wechselt das Gerät è wieder an den Anfang in den Standard-Modus. RANGER Bedienungsanleitung...
- Seite 24 [b] [b] [ ] externes VGA Signal [ ] [ ] [x] kein externes VGA Signal erkannt [ ] [ ] [b] zurück zum Anfang (Standard-Modus) [ ] [ ] [ ] = Lampe aus = Lampe an = Lampe blinkt RANGER Bedienungsanleitung...
-
Seite 25: Spezielle Anleitung
Die passenden Objektive sind auch in jedem Foto- /Video-Fachgeschäft erhältlich. 5.2 Objektiv einstellen Der RANGER besitzt einen manuellen Fokus (1) und eine manuelle Blendeneinstellung (2). Durch Drehen an den beiden Ringen kann ein optimales Bild eingestellt werden. Das Verhältnis zwischen Helligkeit/Empfindlichkeit, Bildschärfe und Schärfentiefe... -
Seite 26: Wartung Und Reinigung
Kamera und Infrarotlampen) benutzen Sie nur ein trockenes, fusselfreies Tuch. Für diesen Zweck befindet sich Lieferumfang des RANGER-Pakets ein Reinigungstuch. Bei Störungen oder Defekten setzen Sie sich bitte mit Ihrem Händler in Verbindung. Brillenteil und Taschenteil dürfen nur von qualifiziertem Service-Personal geöffnet werden. RANGER Bedienungsanleitung... -
Seite 27: Fehlerbehebung
Infrarotbeleuchtung Akku ist leer Gerät ausschalten Blinkender und Akku aufladen Rahmen um oder wechseln Bild und Ein/Aus Druckschalter Keine oder Gerät ausschalten Kein Bild schlechte und Ring am Verbindung Stecker des zwischen Brillen- Verbindungskabels und Taschenteil festziehen RANGER Bedienungsanleitung... - Seite 28 Fokus je nach nicht richtig Objektentfernung fokussiert einstellen Fokussierbereich Falsches Objektiv. Unsharfes Bild reicht nicht aus, um Keine C-Mounts ein scharfes Bild zu verwenden oder erhalten einen CS-Adapter- Ring benutzen Alle anderen Probleme müssen von autorisiertem Fachpersonal behoben werden ! RANGER Bedienungsanleitung...
-
Seite 29: Rückgabe Von Elektronik-Altgeräten In Ländern Der Eu
Zur Umsetzung der nationalen Richtlinie ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) und der europäischen WEEE (Waste Electrical and Electronic Equipment) können Elektronik- Altgeräte privaten Haushalten kostenlos zurückgegeben werden. Rückgabe kontaktieren Sie bitte Ihren Händler oder direkt Trivisio Prototyping GmbH (www.trivisio.com). RANGER Bedienungsanleitung... -
Seite 30: Technische Daten
Active IR ........6x IR-LED 950nm Display........2x SVGA Mikrodisplays 480,000 Bildpunkte in Farbe entspricht 1,440,000 Pixeln Sehwinkel........ungefähr 40° diagonal Okularabstand ......60-70 mm justierbar Betriebstemperatur..... -10°C to +40°C Gewicht........176g ohne Linse Abmessungen (W/H/D)....155mm/60mm/60mm RANGER Bedienungsanleitung... -
Seite 31: Taschenteil
Betriebstemperatur..... -10°C to +40°C Akku..........wechselbar + wiederaufladbar Ni-MH 6V/2, 1Ah Ladezeit........ungefähr. 50 min, mit mitgeliefertem Ladegerät Betriebszeit........ungefähr (mit Standard-Akkus) 2 h (internal camera) 1¾ h (internal camera +IR) 2 h (external video source) 4 h (external SVGA source) RANGER Bedienungsanleitung...
