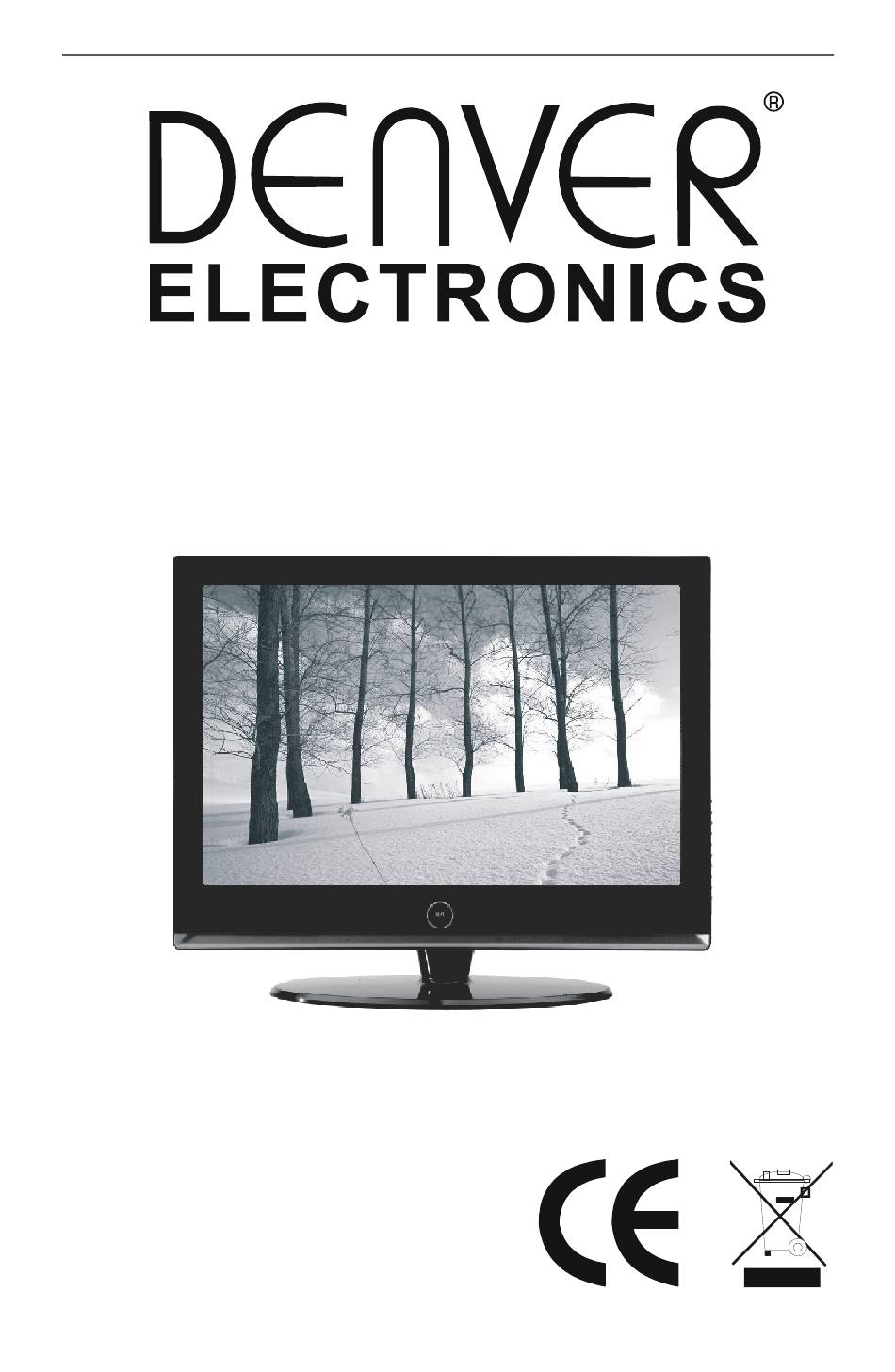

- Seite 1 22 Inch TFT LCD TV DFT-2201 Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Verehrter Kunde, Danke, dass Sie sich für diesen TFT-LCD TV/Monitor entschieden haben. Lesen Sicherheits- Bedienungshinweise Inbetriebnahme des TV/Monitors sorgfältig durch. BEACHTEN SIE ALLE BEDIENUNGS- UND WARNHINWEISE auf dem TFT-LCD TV/Monitor und in diesem Handbuch. Sicherheitshinweise ________________________________________________ Wichtig: Bevor Sie den Netzstecker des Geräts an die Steckdose anschließen, prüfen Sie, ob die Spannung der örtlichen Stromversorgung mit der Spannung auf dem Netzstecker übereinstimmt. - Seite 3 Schutzfunktion Wenn der Netzstecker nicht in die Steckdose passt, muss diese durch einen Elektriker ausgetauscht werden. Modifizieren Sie niemals den Netzstecker! Um Stromschlag- und Brandgefahr sowie störende Interferenzen zu vermeiden, verwenden Sie nur die empfohlenen Zubehörteile.
-
Seite 4: Vorsichtsmaßregeln
Vorsichtsmaßregeln ________________________________________________ Lesen Sie die nachfolgenden Vorsichtsmaßregeln sorgfältig vor der Inbetriebnahme des Geräts durch. Netzkabel: 1. Schalten Sie den LCD TV/Monitor nicht ein, wenn das Netzkabel beschädigt ist. Legen oder stellen Sie nichts auf das Netzkabel, und verlegen Sie das Netzkabel so im Raum, dass niemand darauf treten kann. -
Seite 5: Wasser Und Magnetfelder
Fremdkörper: Führen Sie keine Fremdkörper, z.B. Metallteile in die Gehäuseöffnungen des TV/Monitors ein. Es besteht Stromschlaggefahr. Wasser und Magnetfelder: 1. Schalten Sie den LCD TV/Monitor nicht im Regen oder in der Nähe eine Wasserquelle ein. Wenn Wasser in den LCD TV/Monitor geraten ist, trennen Sie das Gerät vom Netz und kontaktieren einen vom Hersteller autorisierten Kundendienst. - Seite 6 3.Bestehen Reparaturen Verwendung Originalersatzteilen. Bei der Verwendung nicht autorisierter Ersatzteile besteht Brand- bzw. Stromschlaggefahr. 4.Der Kundendiensttechniker muss nach jedem Wartungs- oder Reparatureingriff die notwendigen Sicherheitskontrollen durchführen, um die Betriebssicherheit des TFT LCD TV/Monitors zu gewährleisten. Auspacken ___________________________________________ Prüfen Sie, ob die folgenden Geräteteile in der Verpackung des LCD TV/Monitors enthalten sind.
- Seite 7 DC-Adapter Netzkabel Cinch-Kabel Ansicht des TV/Monitors Vorderansicht Rückansicht 13 14 15 16 17...
-
Seite 8: Anleitung Für Die Fernbedienung (1) Fernbedienung
Fernsensor Anschluss für DC-Input/ Autokabel-Input Power-Taste & SCART-Anschluss Indikatorlampe Anschluss für PC Audio-In P+/ Aufwärts VGA-Anschluss P-/ Abwärts 13. Anschluss für Audio-In (Rechts) VOL+/ Rechts 14. Anschluss für Audio-In (Links) VOL-/ Links Video-Anschluss Menü-Taste 16. S-Video Anschluss Funktionsschalter TV/ AV Anschluss für TV RF Antenne II. -
Seite 9: Batterien Austauschen
Bildschirm in Zyan anzeigen anzeigen Die Funktion der NICAM-Taste ist optional und nicht für dieses Modell DENVER DFT-2201 verfügbar. (2) Batterien austauschen Tauschen Sie die Batterien wie folgt aus: Sie benötigen zwei Batterien vom Typ AA. Öffnen Sie das Batteriefach wie folgt: Legen Sie die Batterien in das Batteriefach. -
Seite 10: Aufstellung Und Anschluss
Hinweise: Fernbedienung nicht werfen oder schlagen. Nicht auf die Fernbedienung treten. Fernbedienung nicht mit Wasser in Berührung bringen. Fernbedienung nicht gleichzeitig für mehrere Geräte benutzen. Wenn das Fernsehgerät auch aus unmittelbarer Nähe nicht auf die Fernbedienung reagiert, müssen die Batterien ausgetauscht werden. - Seite 11 VHF antenna VHF-Antenne UHF antenna UHF-Antenne Mixer Mixer 75 co-axis- cable Koaxialkabel (75 Ohm) Input terminal of antenna Eingangsanschluss Antenne co-axis antenna plug Koaxialstecker Antenna in jack Eingangsbuchse Antenne VHF antenna UHF antenna 75ΩCo-axis cable Input terminal of antenna Mixer Co-axis antenna plug Antenna in jack...
-
Seite 12: Funktionen Für Tv/Monitor (1) Grundfunktionen
Schließen Sie das Netzkabel an die Steckdose an. Verbinden Sie dann die 12V-Eingangsbuchse des Monitors mit dessen DC- Ausgangsbuchse. 7. Für den Computerbetrieb verbinden Sie die VGA-Buchse des Monitors und den Computer mit dem entsprechenden Kabel. IV. Funktionen für TV/Monitor (1) Grundfunktionen Drücken Sie POWER auf dem Gerät oder der Fernbedienung, um das Gerät einzuschalten. -
Seite 13: Videotext Anzeigen
2. Drücken Sie RECALL auf der Fernbedienung, um zwischen dem zuletzt eingestellten und dem aktuellen Kanal zu wechseln. 3. Drücken Sie PICTURE, um einen der folgenden 4 Videoausgabemodi wählen. User Normal Soft Vivid 4. Drücken Sie SOUND, um einen der folgenden 4 Audioausgabemodi zu wählen. -
Seite 14: Anschluss Eines Pc
zweiten Teil von Kapitel V, um alle Kanäle zu suchen). Drücken Sie TXT/TV, um in den Anzeigemodus zu wechseln. Sie können wählen: In den Gemischte Anzeige. Anzeigemodus Beenden wechseln. Drücken Sie CH- oder CH+, um die vorherige oder nächste Seite zu wählen. -
Seite 15: Toneinstellungen
Auf dem Bildschirm ist der Icon für die Bildeinstellungen eingerahmt. (1). Drücken Sie zunächst die Taste VOL+; der Cursor springt in die Zeile “Picture Mode: Vivid”. Wählen Sie dann mit den Tasten VOL+ oder VOL- einen Bild-Modus aus: Vivid, User, Normal oder User. (2). - Seite 16 In diesem Menü ist der Icon für die Toneinstellungen rot eingerahmt. (1). Drücken Sie zunächst die Taste VOL+; der Cursor springt in die Zeile “Sound Mode: Normal”. Wählen Sie dann mit den Tasten VOL+ oder VOL- einen Ton-Modus aus: Normal (Normal), News (Nachrichten), Movie (Film) oder User (Benutzer).
- Seite 17 (1). Auto Tune Drücken Sie zunächst VOL+ und der Cursor springt in die Zeile “Auto Tune ”. Drücken Sie VOL+ erneut und folgendes Menü wird geöffnet: Wie in dem Menü dargestellt, sucht der Fernseher automatisch nach Sendern. Drücken Sie während der Suche die MENU-Taste, um die Suche zu beenden.
- Seite 18 Cursor mit den Tasten CH+ oder CH- auf das Feld “Store” und speichern Sie die Einstellungen mit der MENU-Taste. (4). Skip Wählen Sie mit den Tasten CH- oder CH+die Einstellung Skip; aktivieren (ON) oder deaktivieren (OFF) Sie die Funktion durch wiederholtes Drücken der Tasten VOL- oder VOL+ Wenn Sie die Anwendung aktiviert (On) haben, dann kann der Sender nicht...
-
Seite 19: Funktionen
drücken Sie dann VOL+, um den geänderten Sender anzuzeigen (***). Nachdem Sie die Einstellungen vorgenommen haben, können Sie MENU drücken, Hauptmenü zurückzugelangen oder Einstellungsmenü zu verlassen. FUNKTIONEN Drücken Sie die MENU-Taste auf der Fernbedienung und anschliessend Taste CH-, um die Funktionen zu wählen. Folgendes Menü wird angezeigt: In diesem Menü... - Seite 20 Sprachen WEST (West), RUSSIAN (Russisch), ARABIC (Arabisch), FARSI (Farsi) oder EAST (Ost). (4). Farbtemperatur Bewegen Sie den Cursor in die Zeile “Color Temp. Normal ”. Durch das Drücken der Tasten VOL+ oder VOL- wird folgendes Menü aufgerufen: Je nach Wunsch können Sie mit den Tasten VOL+ oder VOL eine der Einstellungen wählen: User (Benutzer), Normal (Normal), Warm (Warm) oder Cool (Kühl).
- Seite 21 a. Im PC-Modus können Änderungen nur an den Einstellungen Sprache, Farbtemperatur und Reset vorgenommen werden. b. Die Einstellung Blue Back kann nicht in den Modi AV, S-Video, und SCART angewendet werden. 5. PC-EINSTELLUNGEN (NUR IM PC-MODUS) Drücken Sie MENU auf der Fernbedienung, um das Menü zu öffnen. Drücken sie anschliessend CH-, um die PC-Einstellungen zu ändern.
- Seite 22 Fehler Behebung Prüfen Sie, ob das Gerät an das Netz angeschlossen ist. Kein Betrieb Ziehen Sie den Netzstecker. Warten Sie 60 Sekunden. Schließen Sie den Stecker wieder an und schalten Sie den TV/Monitor ein. Prüfen Sie, ob die Antenne korrekt angeschlossen ist.
- Seite 23 Prüfen Sie, ob das AV-Audio-Kabel korrekt angeschlossen ist. Prüfen Sie alle Anschlüsse. Farbverzerrungen Prüfen Sie, ob das AV-Video-Kabel korrekt angeschlossen ist. Bild-/Toninterferenzen Prüfen Sie alle Anschlüsse. Regulieren Sie eventuell die Außenantenne. Prüfen Sie, ob die Batterien mit der richtigen Polung eingelegt wurden. Reinigen Sie den Sensor am Gerät.
-
Seite 24: Wartung
Diese Sicherheitshinweise beachten. (5) Reparaturen dürfen nur von autorisiertem Personal durchgeführt werden. Versuchen Sie niemals selbst, das Gerät zu reparieren. (6) Bei plötzlichem Temperaturwechsel, Feuchtigkeit oder starker Erwärmung der Luft kann sich auf den kalten Teilen des Geräts Kondensfeuchte bilden. Bei Bildung von Kondensfeuchte können Störungen im Betrieb auftreten. -
Seite 25: Produktinformationen
IX. Produktinformationen Sichtbare Bildschirmgröße 22" Format 16:10 Auflösung 1680 * 1050 Kontrastverhältnis 700:1 Minimale Helligkeit 300 cd/m² Farben 16.7M7 Betrachtungswinkel (minimal) 170° (horizontal) / 160° (vertikal) Bildaufbauzeit Minimale Lebensdauer der MTBF 50.000 Stunden Beleuchtung Eingangssignal PAL/NTSC3.58/NTSC4.43/SECAM TV Standard PAL BG/I/DK, SECAM DK/BG TV Tuning System Auto Preset Tuning Tuner... -
Seite 26: Display-Einstellungen
X. Display-Einstellungen Auflösung Horizontale Vertikale Frequenz (KHz) Frequenz (Hz) 720x400 31.5 640x400 31.5 640x480(VGA) 31.5 640x480(VGA) 37.9 640x480(VGA) 37.5 800x600(SVGA) 37.9 800x600(SVGA) 47.2 800x600(SVGA) 46.9 1024x768(XGA) 48.4 1024x768(XGA) 56.5 1024x768(XGA) 60.0 1280x1024(SXGA) 63.5 1280x1024(SXGA) 80.0 Das Gerät unterstützt nur die in dieser Liste aufgeführten Einstellungen. - Seite 27 21. Beim Ausschalten des TV/Monitors können auf dem Bildschirm Interferenzstreifen auftreten. Das ist keine Störung. 22. Um die maximale Lebensdauer zu gewährleisten, wird der Anschluss des Geräts an eine Stromüberwachungseinheit empfohlen. Hinweis: Design- und Spezifikationsänderungen vorbehalten. “HINWEISE ZUR ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK- ALTGERÄTEN FÜR VERBRAUCHER MIT WOHNSITZ IN DER EU"...
