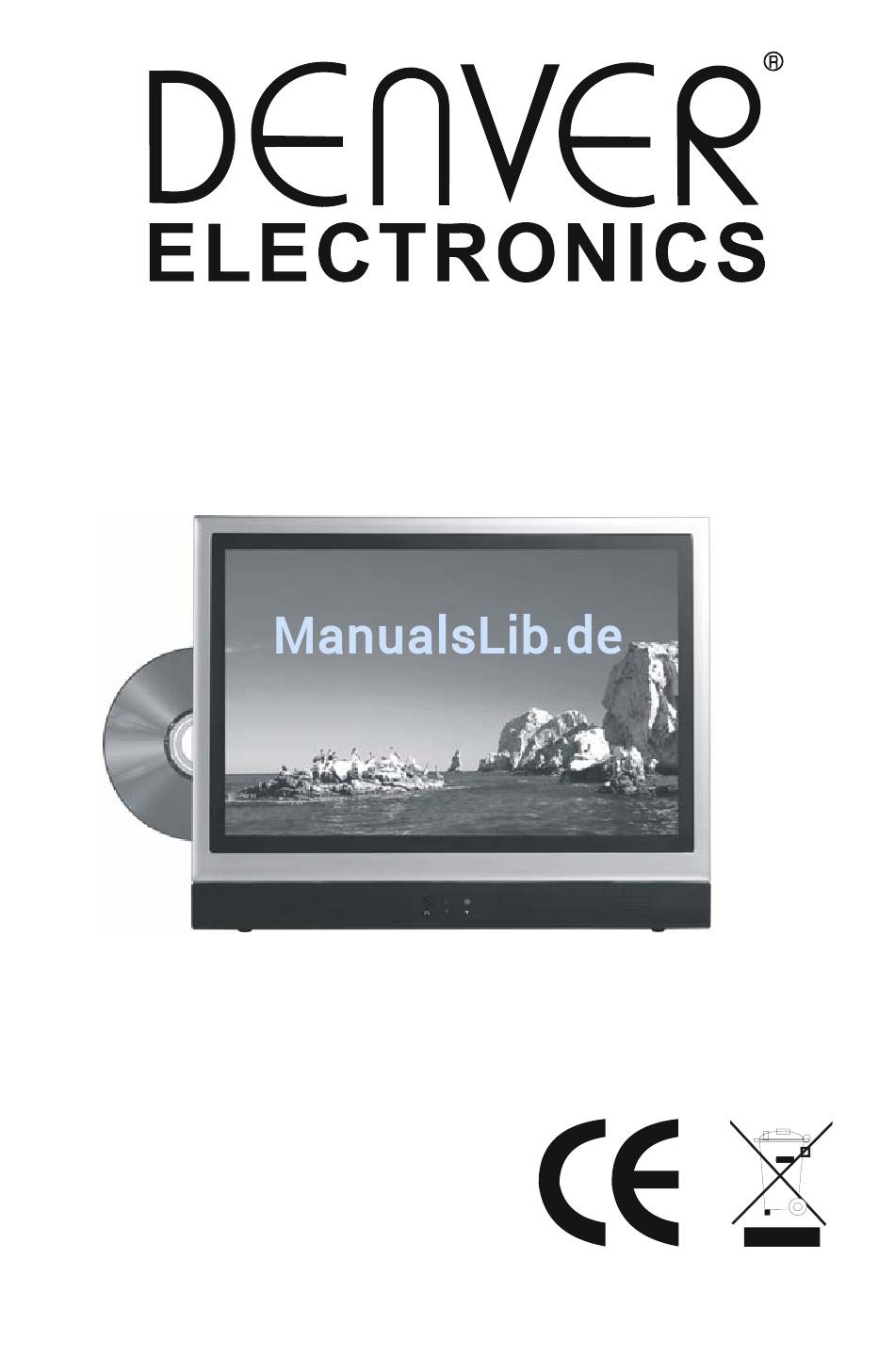

- Seite 1 19 Inch TFT LCD TV & DVD COMBO TFD-1901 Bedienungsanleitung...
-
Seite 2: Verehrter Kunde
Verehrter Kunde, Danke, dass Sie sich für diesen TFT-LCD TV/Monitor entschieden haben. Lesen Sicherheits- Bedienungshinweise Inbetriebnahme des TV/Monitors sorgfältig durch. BEACHTEN SIE ALLE BEDIENUNGS- UND WARNHINWEISE auf dem TFT-LCD TV/Monitor und in diesem Handbuch. Sicherheitshinweise ________________________________________________ Wichtig: Bevor Sie den Netzstecker des Geräts an die Steckdose anschließen, prüfen Sie, ob die Spannung der örtlichen Stromversorgung mit der Spannung auf dem Netzstecker übereinstimmt. - Seite 3 Vorsichtsmaßregeln ________________________________________________ Lesen Sie die nachfolgenden Vorsichtsmaßregeln sorgfältig vor der Inbetriebnahme des Geräts durch. Netzkabel: 1. Schalten Sie den LCD TV/Monitor nicht ein, wenn das Netzkabel beschädigt ist. Legen oder stellen Sie nichts auf das Netzkabel, und verlegen Sie das Netzkabel so im Raum, dass niemand darauf treten kann.
-
Seite 4: Wasser Und Magnetfelder
Fremdkörper: Führen Sie keine Fremdkörper, z.B. Metallteile in die Gehäuseöffnungen des TV/Monitors ein. Es besteht Stromschlaggefahr. Wasser und Magnetfelder: 1. Schalten Sie den LCD TV/Monitor nicht im Regen oder in der Nähe eine Wasserquelle ein. Wenn Wasser in den LCD TV/Monitor geraten ist, trennen Sie das Gerät vom Netz und kontaktieren einen vom Hersteller autorisierten Kundendienst. - Seite 5 besteht Brand- bzw. Stromschlaggefahr. 4.Der Kundendiensttechniker muss nach jedem Wartungs- oder Reparatureingriff die notwendigen Sicherheitskontrollen durchführen, um die Betriebssicherheit des TFT LCD TV/Monitors zu gewährleisten. Auspacken ____________________________________________ Prüfen Sie, ob die folgenden Geräteteile in der Verpackung des LCD TV/Monitors enthalten sind. Kontaktieren Sie Ihren Händler, wenn ein oder mehrere Teile fehlen.
- Seite 6 Ansicht des TV/Monitors Seitenansicht Vorderansicht Rückansicht Fernbedienungssensor 12. VAG-Anschluss Betriebsanzeige 13. SCART-Anschluss Kopfhöreranschluss 14. S-Video-Anschluss Programmauswahl aufwärts 15. Video-Eingang Programmauswahl abwärts 16. Audio-Eingang (L) Lautstärke laut rechts 17. Audio-Eingang (R) Lautstärke leise links 18. TV/RF-Anschluss Menü 19. DVD Play/Pause-Taste TV/AV (Taste Eingangsquelle) 20.
- Seite 7 II. Fernbedienung (1) Funktionen 1. DVD-Fach öffnen/schließen 2. Bildausgabemodus wählen 3. Uhrzeit anzeigen 4. Zahlentasten 5. Favoritenliste abspielen 6. Lautstärke verringern 7. Menü anzeigen 8. Informationen anzeigen 9. DVD-Wiedergabe beenden 10. DVD-Wiedergabe starten 11. DVD-Schnellrücklauf 12. DVD-Schnellvorlauf 13. DVD-Menü anzeigen 14.
-
Seite 8: Videotextfunktionen
VIDEOTEXTFUNKTIONEN (Wenn Ihr Gerät Videotext hat, stehen Ihnen folgende Tasten zur Verfügung.) Funktion Symbol Symbol Funktion Videotext aufrufen Unterseite aufrufen Seite im Hintergrund Liste aufrufen anzeigen Versteckte Informationen INDEX Menü anzeigen anzeigen Bildausschnitt Seite anzeigen oder vergrößern/verkleinern löschen Roter Hintergrund GREEN Grüner Hintergrund YELLOW... -
Seite 9: Aufstellung Und Anschluss Lcd Tv/Monitor Anschließen
Hinweise: Fernbedienung nicht werfen oder schlagen. Nicht Fernbedienung treten. Fernbedienung nicht mit Wasser in Berührung bringen. Fernbedienung nicht gleichzeitig für mehrere Geräte benutzen. Wenn das Fernsehgerät auch aus unmittelbarer Nähe nicht auf die Fernbedienung reagiert, müssen die Batterien ausgetauscht werden. Beziehen Sie sich beim Einlegen der Batterien auf die Symbole für die Polung auf der Fernbedienung. -
Seite 10: Bedienung Des Tv/Monitor (1) Grundlegende Bedienschritte
VHF antenna UHF antenna 75ΩCo-axis cable Input terminal of Mixer antenna Co-axis antenna plug Antenna in jack Ω Co-axis cable 1. Schließen Sie die Audio-Quellen (DVD, VCDR, CAMCORDER und PC) an die entsprechenden Audio-Eingangsbuchsen „L“ und „R“ an. 2. Verbinden Sie mit dem RCA-Kabel die Videoquelle mit dem Videoanschluss. -
Seite 11: Fernseh-Programme Einstellen
Wiedereinschalten zu diesen Einstellungen zurück. Wenn das Gerät vom Netz getrennt wird, werden alle vorherigen Einstellungen gelöscht. Mit den Tasten V- oder V+ regulieren Sie die Lautstärke. Drücken Sie die Taste V- wiederholt um die Lautstärke zu verringern. Drücken Sie die Taste V+ wiederholt, um die Lautstärke von 0 auf 100 zu erhöhen. -
Seite 12: Menü-Einstellungen Und Änderungen
Tasten P+ oder P- für für die Auswahl der Eingangsquelle, drücken Sie dann die Taste V+, um die Eingabe zu bestätigen. Wichtig: S-Video Sofern im DVD-Laufwerk keine Disk eingelegt sein sollte, wenn Sie von DVD auf Fernsehen umschalten möchten, warten Sie bitte, bis SCART am LCD-Bildschirm "No Disc"... - Seite 13 Auf dem Bildschirm ist der Icon für die Bildeinstellungen rot eingerahmt. (1). Drücken Sie zunächst die Taste V+; der Cursor springt in die Zeile “Picture Mode: Vivid”. Wählen Sie dann mit den Tasten V+ oder V- einen Bild-Modus aus: Vivid, User, Normal oder User. (2).
-
Seite 14: Sendereinstellungen ( Nur Bei Tv-Modus)
In diesem Menü ist der Icon für die Toneinstellungen rot eingerahmt. (1). Drücken Sie zunächst die Taste V+; der Cursor springt in die Zeile “Sound Mode: Normal”. Wählen Sie dann mit den Tasten V+ oder V- einen Ton-Modus aus: Normal (Normal), News (Nachrichten), Movie (Film) oder User (Benutzer). - Seite 15 In diesem Menü ist der Icon für die Sendereinstellungen rot eingerahmt. (1). Auto Tune Drücken Sie zunächst V+ und der Cursor springt in die Zeile “Auto Tune ”. Drücken Sie V+ erneut und folgendes Menü wird geöffnet: Wie in dem Menü dargestellt, sucht der Fernseher automatisch nach Sendern.
- Seite 16 Tasten V- oder V+. Wenn Sie die Anwendung aktiviert (On) haben, dann kann der Sender nicht von den Programmtasten Up (nach oben) und Down (nach unten) eingeschaltet werden. (5). Sound SYS Wählen Sie mit den Tasten P- oder P+ die Einstellung SOUND und SYS. Legen Sie mit den Tasten V- oder V+ eine der Einstellungen fest.
- Seite 17 (3). TXT Sprache Bewegen Sie den Cursor in die Zeile “TXT LANGUAGE WEST ”. Wählen Sie dann mit den Tasten V+ oder V- zwischen den Sprachen WEST (West), RUSSIAN (Russisch), ARABIC (Arabisch), FARSI (Farsi) oder EAST (Ost). (4). Farbtemperatur Bewegen Sie den Cursor in die Zeile “Color Temp. Normal ”.
-
Seite 18: Pc-Einstellungen (Nur Im Pc-Modus)
b. Die Einstellung Blue Back kann nicht in den Modi AV, S-Video, DVD und SCART angewendet werden. 5. PC-EINSTELLUNGEN (NUR IM PC-MODUS) Drücken Sie MENU auf der Fernbedienung, um das Menü zu öffnen. Drücken sie anschliessend P-, um die PC-Einstellungen zu ändern. Auf dem Bildschirm wird folgendes Menü... - Seite 19 TITEL AUSWÄHLEN Wenn Sie den zweiten Titel oder das zweite Kapitel abspielen wollen, geben Sie direkt die Zahl 2 ein. Drücken Sie anschließend die Taste ENTER/PLAY, um die Wiedergabe zu starten. WIEDERGABE UNTERBRECHEN Drücken Sie während der Wiedergabe einmal die Taste PAUSE/STEP . Drücken Sie die Taste ENTER/PLAY, um die Wiedergabe erneut zu starten.
-
Seite 20: Wiedergabe Wiederholen
Größe des Bildes wird von der Bildmitte aus 2fach, 3fach, 4fach vergrößert oder 1/2x, 1/3x, 1/4x verkleinert. Im ZOOM-Modus können Sie sich mit den Pfeiltasten / / / im Bild bewegen. d. WIEDERGABE WIEDERHOLEN Drücken Sie die Taste REPEAT, um im Normalmodus die Wiedergabe zu wiederholen. -
Seite 21: Zufallswiedergabe (Random)
kommen. g. ZUFALLSWIEDERGABE (RANDOM) Drücken Sie auf der Fernbedienung zuerst die Taste STOP und anschließend die Taste RANDOM. Das Gerät spielt jetzt die Titel bzw. Bilder in zufälliger Reihenfolge ab. Drücken Sie erneut die Taste STOP, um die Zufallswiedergabe zu unterbrechen. Hinweis: Die Taste RANDOM kann je nach Disk unterschiedliche Funktionen haben. -
Seite 22: Untertitel Auswählen
Funktion PLAY. Drücken Sie anschließend die Taste ENTER/PLAY. Der DVD-Player startet jetzt die Wiedergabe in der vorgegebenen Reihenfolge. HINWEIS: Beim Ausschalten des DVD-Players oder beim Entnehmen der Disk wird die Favoritenliste gelöscht. Die Taste PROG kann je nach Disk unterschiedliche Funktionen haben. -
Seite 23: Mp3-Funktionen
Wiedergabe erneut die Taste SUBTITLE. Die Untertitel werden dann ausgeblendet. HINWEIS: Beim Abspielen einiger DVD/MPEG4 Disks haben Sie eventuell nicht die Möglichkeit, die Untertitel auszublenden, weil sie automatisch angezeigt werden. Möglicherweise werden die Untertitel beim Drücken der Taste SUBTITLE nicht sofort angezeigt. Werden die Untertitel nach dem Ausschalten der DVD weiterhin auf dem Bildschirm angezeigt werden, müssen die Einstellungen der Untertitelfunktionen am Fernsehgerät überprüft werden. -
Seite 24: Allgemeine Einstellungen
SETUP (Audio-Setup), PREFERENCE (Präferenzen) und PASSWORD SETUP (Passwort-Einstellungen). Die Inhalte dieser Untermenüs werden bei Auswahl auf dem Bildschirm angezeigt. Im Folgenden finden Sie eine detaillierte Beschreibung. Rufen Sie mit der Taste SETUP die Funktion SETUP MENU auf. Markieren Sie eine der Kategorien mit den Pfeiltasten / / / ;... -
Seite 25: Präferenz-Seite
3 . PRÄFERENZ-SEITE Sie können den Modus PREFERENCE PAGE in folgendem Menü einstellen. Hinweis: Der Preference Page Setup kann nur unter folgenden Umständen angewendet werden: a. Disc wurde komplett abgespielt b. Disc-Fach ist geöffnet oder c. Keine Disc im Gerät... -
Seite 26: Password Setup
PASSWORD SETUP VII. Zusätzliche Funktionen a. Kopfhörer anschließen Das Gerät verfügt über einen Kopfhöreranschluss. Schließen Sie den Kopfhörer an die entsprechende Buchse an. Wählen Sie die gewünschte Lautstärke. Mit dem Anschluss der Kopfhörer werden die Lautsprecher von der Tonübertragung ausgeschlossen. b. - Seite 27 b. TV/Monitor Fehler Behebung Prüfen Sie, ob das Gerät an das Netz Kein Betrieb angeschlossen ist. Ziehen Sie den Netzstecker. Warten Sie 60 Sekunden. Schließen Sie den Stecker wieder an und schalten Sie den TV/Monitor ein. Prüfen Sie, ob die Antenne korrekt angeschlossen ist.
- Seite 28 Hinweise: (1) Lesen Sie die vorliegende Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts. Drücken Sie die POWER-Taste, bevor Sie das Gerät vom Netz trennen. Ziehen Sie dann den Netzstecker. Bei ausgeschaltetem Gerät keine Tasten drücken. Bei längeren Betriebspausen setzen Sie die POWER-Taste in die Position „OFF“ und nehmen die Batterien aus der Fernbedienung.
-
Seite 29: Wartung
Wartung 1) Gehäuse reinigen Verwenden Sie ein angefeuchtetes weiches Tuch und ein mildes Reinigungsmittel. Verwenden Sie keine scheuernden Produkte oder Reinigungsmittel, die Alkohol oder Ammoniak enthalten. 2) Disk reinigen Reinigen Sie die Disk mit einem sauberen Tuch. Reiben Sie die Disk von innen nach außen ab. Verwenden Sie keine handelsüblichen Reinigungsmittel, die Benzin oder Verdünnung enthalten, oder Antistatiksprays für Kassetten oder Schallplatten. -
Seite 30: Produktinformationen
Produktinformationen Sichtbare Bildschirmgröße 19" Format 16:10 Auflösung 1440 * 900 Kontrastverhältnis 850:1 Minimale Helligkeit 300 cd/m² Farben 16.2M Betrachtungswinkel (minimal) 170° (horizontal) / 160° (vertikal) Bildaufbauzeit Minimale Lebensdauer der MTBF 50.000 Stunden Beleuchtung Eingangssignal PAL/NTSC3.58/NTSC4.43/SECAM TV Standard PAL BG/I/DK, SECAM DK/BG TV Tuning System Auto Preset Tuning Tuner... -
Seite 31: Display-Einstellungen
XII. Display-Einstellungen Horizontale Vertikale Auflösung Frequenz (KHz) Frequenz (Hz) 720x400 31.5 640x400 31.5 640x480(VGA) 31.5 640x480(VGA) 37.9 640x480(VGA) 37.5 800x600(SVGA) 37.9 800x600(SVGA) 47.2 800x600(SVGA) 46.9 1024x768(XGA) 48.4 1024x768(XGA) 56.5 1024x768(XGA) 60.0 1280x1024(SXGA) 63.5 1280x1024(SXGA) 80.0 Das Gerät unterstützt nur die in dieser Liste aufgeführten Einstellungen. - Seite 32 “HINWEISE ZUR ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN FÜR VERBRAUCHER MIT WOHNSITZ IN DER EU" Dieses Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht im normalen Hausmüll entsorgt werden kann. Der Endnutzer muss Geräte dieser Kategorie an einer entsprechenden Sammelstelle für die Wiederverwertung oder umweltverträgliche Entsorgung abgeben.
