TS-130
Benutzerhandbuch
Dokumentversion: 1
19/02/2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-130

Inhaltszusammenfassung für QNAP TS-130

  • Seite 1 TS-130 Benutzerhandbuch Dokumentversion: 1 19/02/2021...

  • Seite 2: Inhaltsverzeichnis

    TS-130 Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über dieses Handbuch..........................3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-130............................4 Technische Daten – Hardware........................4 Lieferumfang..............................5 Komponenten............................... 6 Vorderseite............................... 6 Rückseite..............................7 Laufwerksnummerierung.......................... 7 Sicherheitsinformationen..........................8 Installationsanforderungen........................... 9 Das NAS einrichten............................9 3.
  • Seite 3 VCCI-Hinweis..............................37 BSMI-Hinweis............................. 37 SJ/T 11364-2006............................37...

  • Seite 4: Vorwort

    TS-130 Benutzerhandbuch 1. Vorwort Über dieses Handbuch Dieses Handbuch enthält Informationen zum Gerät und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

  • Seite 5: Produktübersicht

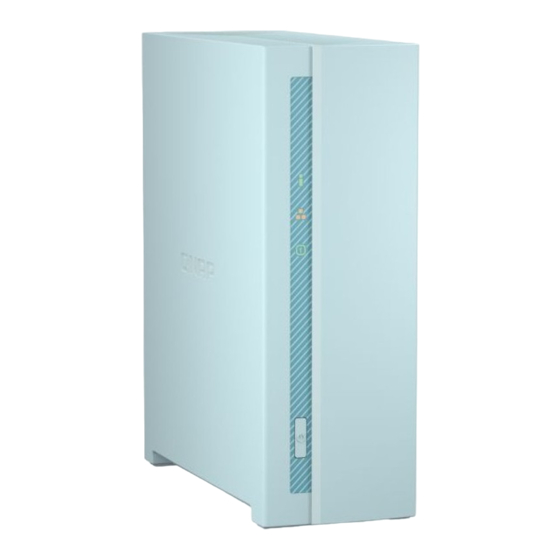

    Dieses Kapitel enthält grundlegende Informationen über das QNAP Gerät. Über das TS-130 Das TS-130 ist ein leichtes NAS, das für eine nahtlose Datenübertragung über mehrere Geräte und Benutzer hinweg entwickelt wurde. Das NAS wurde entwickelt, um Sicherung, Synchronisation, Fernzugriff und hochwertige Unterhaltung für Heim- und Kleinbüroanwender zu bieten. Das TS-130 ist mit einem Realtek RTD1295 Quad-Core 1,4GHz Prozessor ausgestattet.

  • Seite 6: Lieferumfang

    TS-130 Benutzerhandbuch Komponente TS-130 Kompatible Laufwerke 3,5-Zoll Schächte: • 3,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA-Solid-State-Drives Unterstützung für SSD-Cache- Unterstützt Beschleunigung Netzwerk Gigabit Ethernet-Ports 1 x GbE RJ45 Wake-on-LAN Ja (GbE RJ45) Externe E/A-Anschlüsse & Erweiterungssteckplätze USB-Ports • 1 x USB 3.2 Gen 1 Typ-A •...

  • Seite 7: Komponenten

    TS-130 Benutzerhandbuch Komponente Anzahl Kurzinstallationsanleitung Komponenten Vorderseite Komponente Komponente Status-LED Laufwerk-LED LAN-LED Netzschalter Produktübersicht...

  • Seite 8: Rückseite

    TS-130 Benutzerhandbuch Rückseite Komponente Komponente Reset-Taste Anschluss für Netzkabel USB 2.0 Typ-A Port Gigabit Ethernet Port (RJ45) Gigabit Ethernet Aktivität LED USB 3.2 Gen 1 One-Touch-Kopie Typ-A Port Gigabit Ethernet Geschwindigkeit LED Laufwerksnummerierung Produktübersicht...

  • Seite 9: Sicherheitsinformationen

    TS-130 Benutzerhandbuch Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.

  • Seite 10: Installationsanforderungen

    TS-130 Benutzerhandbuch Installationsanforderungen Kategorie Komponente Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist •...

  • Seite 11: Hardwareinstallation Laufwerksinstallation

    3. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken und Erweiterungsgeräten. Laufwerksinstallation Das TS-130 ist mit 3,5-Zoll und 2,5-Zoll SATA Festplatten sowie 2,5-Zoll Solid-State-Drives kompatibel. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
  • Seite 12 TS-130 Benutzerhandbuch c. Schieben Sie die Abdeckung zurück. d. Heben Sie die Abdeckung des Geräts nach oben. 5. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
  • Seite 13 TS-130 Benutzerhandbuch b. Bringen Sie die Schraube an. 6. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das Gerät. b. Schieben Sie die Abdeckung nach vorn. Hardwareinstallation...

  • Seite 14: 2,5-Zoll Festplatten Oder Solid-State-Drives In 3,5-Zoll Einsätzen Installieren

    TS-130 Benutzerhandbuch c. Bringen Sie die Schraube an der Unterseite des NAS an. d. Stellen Sie das Gerät in normaler, aufrechter Position auf. 7. Schließen Sie alle Kabel und externen Komponenten wieder an. 8. Schalten Sie das Gerät ein. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren...
  • Seite 15 TS-130 Benutzerhandbuch • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. • Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.
  • Seite 16 TS-130 Benutzerhandbuch 5. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an.

  • Seite 17: Erweiterungsgeräte Installieren

    Stellen Sie das Gerät in normaler, aufrechter Position auf. 7. Schließen Sie alle Kabel und externen Komponenten wieder an. 8. Schalten Sie das Gerät ein. Erweiterungsgeräte installieren Das TS-130 unterstützt USB-Erweiterungseinheiten. Einzelheiten finden Sie in der unten stehenden Tabelle. Hardwareinstallation...

  • Seite 18: Beschreibung

    Für den Anschluss des Geräts an USB-Erweiterungsgeräte sind USB Typ-A auf USB Typ-C Kabel erforderlich. Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben. Weitere Informationen finden Sie unter https://shop.qnap.com/. Die Liste der kompatiblen Erweiterungseinheiten und die maximale Anzahl der verwendbaren Erweiterungseinheiten finden Sie unter http://www.qnap.com/go/compatibility-expansion.

  • Seite 19: Qts Installation

    3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. 4. Suchen Sie das NAS in der Liste und klicken Sie doppelt auf den Namen oder die IP-Adresse. 5. Führen Sie eine der folgenden Aktionen durch.

  • Seite 20: Qts Mittels Cloud-Schlüssel Installieren

    • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet. 4. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.
  • Seite 21 11. Klicken Sie auf Weiter. 12. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 13. Klicken Sie auf Weiter. 14. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
  • Seite 22 TS-130 Benutzerhandbuch 17. Klicken Sie auf Weiter. 18. Überprüfen Sie die Einstellungen. 19. Klicken Sie auf Übernehmen. Es wird eine Bestätigungsmeldung angezeigt. Warnung Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert. 20. Klicken Sie auf Bestätigen.

  • Seite 23: Grundlegende Bedienung

    TS-130 Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. Das Gerät wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt Das Gerät wird ausgeschaltet. halten. Ausschalten Taste 5 Sekunden lang gedrückt halten.

  • Seite 24: Reset-Taste

    TS-130 Benutzerhandbuch Reset-Taste Aktion Benutzeraktion Ergebnis Grundlegende Taste 3 Sekunden lang gedrückt halten. Folgende Einstellungen werden auf die Systemrücksetzung Standardwerte zurückgesetzt: • Systemadministratorkennwort: Das Standardkennwort ist die erste MAC- Adresse in Großbuchstaben ohne Sonderzeichen. Wenn die erste MAC- Adresse beispielsweise 00-08-9B-...

  • Seite 25: Leds

    TS-130 Benutzerhandbuch LEDs LEDs zeigen den Systemstatus und zugehörige Informationen an, wenn das Gerät eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk korrekt installiert ist und wenn das Gerät an das Netzwerk oder an einen Host angeschlossen ist.

  • Seite 26: Audioalarm

    TS-130 Benutzerhandbuch Status Beschreibung Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Auf die Daten wird zugegriffen. Grün Das Laufwerk ist bereit. Kein Laufwerk erkannt. 1 Gigabit Grün Die Netzwerkverbindung wird mit 1 Gbps betrieben.

  • Seite 27: Problemlösung

    3. Schalten Sie den NAS ein. 4. Lokalisieren Sie das NAS mithilfe von Qfinder Pro oder myQNAPcloud. 5. Setzen Sie die Laufwerke wieder ein. 6. Setzen Sie die QTS Installation fort. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen Dokumentation https://download.qnap.com Kompatibilitätsliste https://www.qnap.com/compatibility...

  • Seite 28: Glossar Cloud-Schlüssel

    Benutzerkonto, das Ihnen die Nutzung von myQNAPcloud Fernzugriff und anderen QNAP Diensten ermöglicht myQNAPcloud Link Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP NAS Betriebssystem Glossar...

  • Seite 29: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 30 TS-130 Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 31 TS-130 Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 32 TS-130 Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 33 TS-130 Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Seite 34 TS-130 Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 35 TS-130 Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 36 TS-130 Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.

  • Seite 37: Ce-Hinweis

    Program in return for a fee. END OF TERMS AND CONDITIONS CE-Hinweis Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. FCC-Hinweis Mitteilung für FCC-Klasse B Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen müssen für die Inbetriebnahme erfüllt sein:...

  • Seite 38: Vcci-Hinweis

    TS-130 Benutzerhandbuch Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. VCCI-Hinweis VCCI–B BSMI-Hinweis SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国...
  • Seite 39 TS-130 Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
