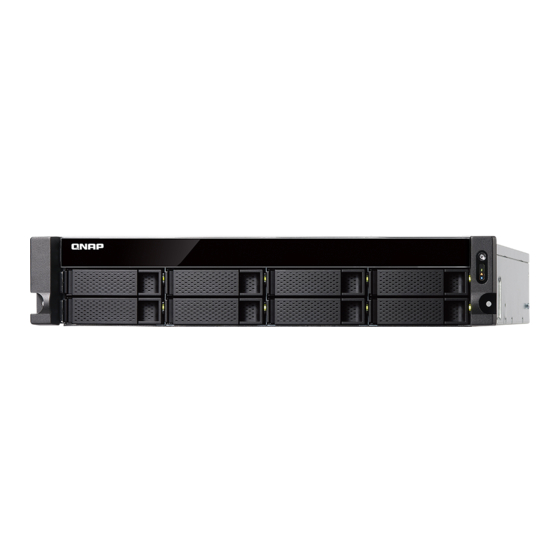

- Seite 1 TS-x77XU TS-877XU TS-877XU-RP TS-1277XU-RP Benutzerhandbuch Dokumentversion: 6 21/07/2021...
- Seite 2 Netzschalter..............................36 Reset-Taste..............................36 Reset-Taste..............................37 LEDs................................38 Audioalarm..............................40 5. Problemlösung Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen..........42 Hot-Swapping von ausgefallenen Laufwerken................... 42 Support und sonstige Ressourcen......................43 6. Glossar Cloud-Schlüssel............................44 myQNAPcloud............................44 myQNAPcloud Link.............................44 QNAP ID..............................44 Qfinder Pro..............................44 QTS................................44...
- Seite 3 7. Hinweise Eingeschränkte Garantie..........................45 Haftungsausschluss............................45 BSMI-Hinweis............................. 46 CE-Hinweis..............................46 FCC-Hinweis...............................46 GNU Public License............................47 SJ/T 11364-2006............................54 VCCI-Hinweis..............................55...
- Seite 4 TS-x77XU Benutzerhandbuch 1. Vorwort Über dieses Handbuch Diese Anleitung enthält Informationen zum QNAP TS-x77XU NAS und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
- Seite 5 Technische Daten – Hardware Warnung Wenn Ihr QNAP Produkt Hardwarefehler aufweist, senden Sie es zur Wartung oder zum Austausch an QNAP oder ein von QNAP autorisiertes Servicezentrum zurück. Jeder Versuch, das Produkt durch Sie oder einen nicht autorisierten Dritten zu reparieren oder Wartungsarbeiten durchzuführen, führt zum Erlöschen der Garantie.
- Seite 6 • 8 GB RAM: 2 x 4 GB DDR4 Speichersteckplätze 4 x LDIMM DDR4 Wichtig Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen.
- Seite 7 88,3 x 482 x 562 mm 88,3 x 482 x 562 mm (3,47 x 18,98 x 22,13 Zoll) (3,47 x 18,98 x 22,13 Zoll) Nettogewicht • TS-877XU: 11,75 kg (25,9 lbs) 10,99 kg (24,23 lbs) • TS-877XU-RP: 12,17 kg (26,83 lbs) Sonstiges Schienenkompatibilität...
- Seite 8 Eine Liste kompatibler Laufwerksmodelle und Erweiterungskarten finden Sie unter: https:// www.qnap.com/compatibility. Lieferumfang Element Anzahl TS-x77XU NAS Netzkabel • TS-877XU: 1 • TS-877XU-RP: 2 • TS-1277XU-RP: 2 Ethernet-Kabel Schrauben für 2,5-Zoll-Laufwerke TS-877XU, TS-877XU-RP: 24 TS-1277XU-RP: 36 Schrauben für 3,5-Zoll-Laufwerke TS-877XU, TS-877XU-RP: 32...
- Seite 9 Ethernet Port 2 (GbE RJ45) USB 3.2 Gen 2 Typ-A Port USB 3.2 Gen 2 Typ-C Port Ethernet Port 3 (10 GbE SFP+) USB 3.2 Gen 1 Typ-A Ports PCIe-Abdeckungen, Low-Profile Ethernet Port 4 (10 GbE SFP+) Anschluss für Netzkabel Reset-Taste TS-877XU-RP, TS-1277XU-RP Produktübersicht...
- Seite 10 PCIe-Abdeckungen, Low-Profile Ethernet Port 4 (10 GbE SFP+) Stromversorgungseinheit 1 Reset-Taste Stromversorgungseinheit 2 Systemplatine TS-877XU, TS-877XU-RP, TS-1277XU-RP Komponente Komponente PCIe-Steckplatz 1 (PCIe 3.0 x4) Speichersteckplatz 4 (Kanal B, DIMM 4) PCIe-Steckplatz 2 (PCIe 3.0 x8) Speichersteckplatz 3 (Kanal B, DIMM 3) PCIe-Steckplatz 3 (PCIe 3.0 x4)
- Seite 11 TS-x77XU Benutzerhandbuch Vordere Laufwerksnummerierung TS-877XU, TS-877XU-RP TS-1277XU-RP Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
- Seite 12 TS-x77XU Benutzerhandbuch • Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum Gerät haben. • Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren. •...
- Seite 13 • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist Hardware und Peripheriegeräte • Speicherlaufwerke Einzelheiten zu kompatiblen Laufwerken siehe https:// www.qnap.com/compatibility/. • Netzwerkkabel Werkzeuge • Phillips #1- oder #2-Schraubendreher • Antistatik-Armband Das NAS einrichten Wichtig Lesen Sie alle Sicherheitsbestimmungen und Informationen sorgfältig durch, bevor Sie das...
- Seite 14 TS-x77XU Benutzerhandbuch 3. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerksinstallation Das TS-x77XU ist kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie 2,5-Zoll Solid-State-Drives. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Warnung •...
- Seite 15 TS-x77XU Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an. 4.
- Seite 16 TS-x77XU Benutzerhandbuch b. Drücken Sie den Griff. 5. Schalten Sie den NAS ein. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren Warnung • Die Installation eines Laufwerks und die Installation von QTS löscht alle Daten auf dem Laufwerk. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
- Seite 17 TS-x77XU Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an. 4.
- Seite 18 Das TS-x77XU verfügt über vier Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren von Speichermodulen erhöhen. Für eine optimale Dual-Channel Leistung sollten Sie die Speichermodule paarweise austauschen. Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben. Wichtig QNAP empfiehlt die paarweise Installation von Modulen, um den Dual-Channel Modus auszuführen.
- Seite 19 TS-x77XU Benutzerhandbuch Warnung • Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. •...
- Seite 20 TS-x77XU Benutzerhandbuch 5. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen. b. Halten Sie das Modul an den Rändern. 6.
- Seite 21 TS-x77XU Benutzerhandbuch c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren. 7. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das Gerät. b.
- Seite 22 TS-x77XU Benutzerhandbuch c. Ziehen Sie die Schrauben an. 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schalten Sie das Gerät ein. 10. Vergewissern Sie sich, dass das Gerät das Modul erkennt. a. Melden Sie sich als Administrator bei QTS an. b.
- Seite 23 • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Überprüfen Sie auf der QNAP Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden. a. Wechseln Sie zu www.qnap.com/compatibility. b. Klicken Sie auf Nach NAS suchen.
- Seite 24 TS-x77XU Benutzerhandbuch 4. Stecken Sie alle Kabel und sonstige externe Komponenten ab. 5. Entfernen Sie die obere Abdeckung. a. Lösen Sie die Schrauben. b. Schieben Sie die Abdeckung zurück. c. Heben Sie die Abdeckung des Geräts nach oben. 6. Entfernen Sie die PCIe-Abdeckung. a.
- Seite 25 TS-x77XU Benutzerhandbuch 7. Installieren Sie die Erweiterungskarte. a. Halten Sie die Karte an den Rändern. b. Setzen Sie die Karte in den Steckplatz ein. c. Schrauben Sie die Schraube fest. 8. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das Gerät. Installation und Konfiguration...
- Seite 26 TS-x77XU Benutzerhandbuch b. Schieben Sie die Abdeckung nach vorn. c. Ziehen Sie die Schrauben an. Installation und Konfiguration...
- Seite 27 TS-x77XU Benutzerhandbuch 9. Schließen Sie alle Kabel und externen Komponenten wieder an. 10. Schließen Sie das Netzkabel an die Steckdose an. 11. Schalten Sie das Gerät ein. Hot-Swapping redundanter Netzteile NAS-Geräte mit redundanten Netzteilen (PSUs) unterstützen Hot-Swapping. Warnung Das NAS kann ein oder mehrere Netzteilkabel (PSU) haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel trennen.
- Seite 28 TS-x77XU Benutzerhandbuch 4. Setzen Sie die neue PSU ein. 5. Schließen Sie das Netzteil an die PSU und an die Steckdose an. 6. Schalten Sie das Gerät ein. 7. Aktivieren Sie Warnmeldungen für PSU-Ausfälle. a. Melden Sie sich als Administrator bei QTS an. b.
- Seite 29 TS-x77XU Benutzerhandbuch Schienensets Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Das TS-x77XU ist kompatibel mit den folgenden Schienenset Modellen: Modell Kompatibles Schienenset • TS-877XU RAIL-B02 •...
- Seite 30 TS-x77XU Benutzerhandbuch Erweiterungseinhe Kommentar Erforderliches Zubehör it Modell TR-004U • Verwendet eine USB 3.2 Gen 1 Typ-C • USB 3.2 Gen 1 Typ-A auf Typ-C Schnittstelle Kabel • Unterstützt SATA Laufwerke • USB 3.2 Gen 2 Typ-C auf Typ-C Kabel •...
- Seite 31 TS-x77XU Benutzerhandbuch 3. Schalten Sie die Erweiterungsgeräte ein. 4. Stellen Sie sicher, dass die Erweiterungsgeräte vom Gerät erkannt werden. a. Melden Sie sich als Administrator bei QTS an. b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System. c.
- Seite 32 Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System. c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind. QTS Installation Das TS-x77XU verwendet das QNAP QTS Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Kommentar...
- Seite 33 3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. 4. Suchen Sie das NAS in der Liste, und doppelklicken Sie auf Namen oder IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.
- Seite 34 • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet. 4. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.
- Seite 35 Der Bildschirm Datum und Uhrzeit einstellen wird angezeigt. 11. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 12. Klicken Sie auf Weiter.
- Seite 36 TS-x77XU Benutzerhandbuch QTS wurde installiert. Installation und Konfiguration...
- Seite 37 TS-x77XU Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. Das Gerät wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt Das Gerät wird ausgeschaltet. halten. Ausschalten Taste 5 Sekunden lang gedrückt halten. Das Gerät wird ausgeschaltet.
- Seite 38 TS-x77XU Benutzerhandbuch Vorgang Benutzeraktion Ergebnis Erweiterte Taste 10 Sekunden Die werkseitigen Standardeinstellungen werden Systemrücksetzung lang gedrückt halten. wiederhergestellt. • Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her. Reset-Taste Vorgang Benutzeraktion Ergebnis Grundlegende Taste 3 Sekunden...
- Seite 39 TS-x77XU Benutzerhandbuch LEDs Wenn das NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und das NAS mit dem Netzwerk verbunden ist. Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten. Grundlegende Bedienung...
- Seite 40 TS-x77XU Benutzerhandbuch Status Kommentar Systemstatus Blinkt abwechselnd alle 0,5 Sekunden • Das Laufwerk wird formatiert. grün und rot • Der NAS wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.
- Seite 41 TS-x77XU Benutzerhandbuch Status Kommentar Laufwerk Blinkt rot Auf das Laufwerk wird zugegriffen, und während des Vorgangs tritt ein Lese-/ Schreibfehler auf. Es ist ein Lese-/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Es wird auf Daten zugegriffen. Grün Es kann auf das Laufwerk zugegriffen werden.
- Seite 42 TS-x77XU Benutzerhandbuch Dauer Häufigkeit Beschreibung Langer Signalton (1,5 Sekunden) 3 (alle 5 Minuten) • Es ist ein Fehler bei der Stromversorgung aufgetreten. • Der Systemlüfter funktioniert nicht. • Das Lüftermodul wurde entfernt. • NAS-Daten können nicht auf das externe Speichergerät kopiert werden, das an den vorderen USB-Anschluss angeschlossen ist.
- Seite 43 TS-x77XU Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen Wenn das NAS während der QTS Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein. 1.
- Seite 44 TS-x77XU Benutzerhandbuch 11. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen Dokumentation https://download.qnap.com Kompatibilitätsliste https://www.qnap.com/compatibility NAS Migration Kompatibilität https://www.qnap.com/en/nas-migration Erweiterungseinheit Kompatibilität http://www.qnap.com/go/compatibility-expansion...
