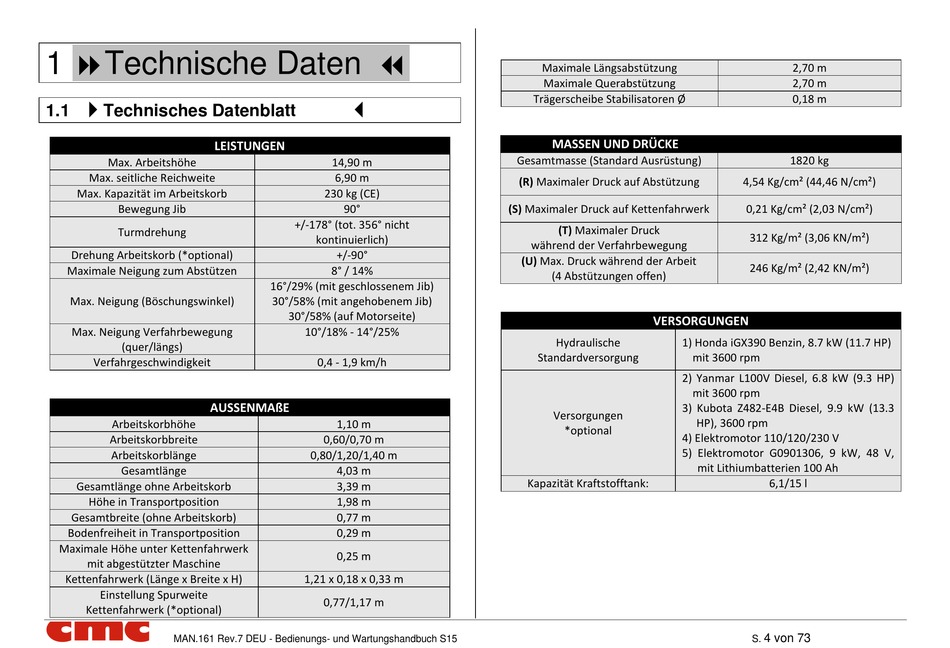

1 Technische Daten
1.1
Technisches Datenblatt
LEISTUNGEN
Max. Arbeitshöhe
Max. seitliche Reichweite
Max. Kapazität im Arbeitskorb
Bewegung Jib
Turmdrehung
Drehung Arbeitskorb (*optional)
Maximale Neigung zum Abstützen
Max. Neigung (Böschungswinkel)
Max. Neigung Verfahrbewegung
(quer/längs)
Verfahrgeschwindigkeit
AUSSENMAßE
Arbeitskorbhöhe
Arbeitskorbbreite
Arbeitskorblänge
Gesamtlänge
Gesamtlänge ohne Arbeitskorb
Höhe in Transportposition
Gesamtbreite (ohne Arbeitskorb)
Bodenfreiheit in Transportposition
Maximale Höhe unter Kettenfahrwerk
mit abgestützter Maschine
Kettenfahrwerk (Länge x Breite x H)
Einstellung Spurweite
Kettenfahrwerk (*optional)
MAN.161 Rev.7 DEU - Bedienungs- und Wartungshandbuch S15
14,90 m
6,90 m
230 kg (CE)
90°
+/-178° (tot. 356° nicht
kontinuierlich)
+/-90°
8° / 14%
16°/29% (mit geschlossenem Jib)
30°/58% (mit angehobenem Jib)
30°/58% (auf Motorseite)
10°/18% - 14°/25%
0,4 - 1,9 km/h
1,10 m
0,60/0,70 m
0,80/1,20/1,40 m
4,03 m
3,39 m
1,98 m
0,77 m
0,29 m
0,25 m
1,21 x 0,18 x 0,33 m
0,77/1,17 m
Maximale Längsabstützung
Maximale Querabstützung
Trägerscheibe Stabilisatoren Ø
MASSEN UND DRÜCKE
Gesamtmasse (Standard Ausrüstung)
(R) Maximaler Druck auf Abstützung
(S) Maximaler Druck auf Kettenfahrwerk
(T) Maximaler Druck
während der Verfahrbewegung
(U) Max. Druck während der Arbeit
(4 Abstützungen offen)
VERSORGUNGEN
Hydraulische
1) Honda iGX390 Benzin, 8.7 kW (11.7 HP)
Standardversorgung
2) Yanmar L100V Diesel, 6.8 kW (9.3 HP)
3) Kubota Z482-E4B Diesel, 9.9 kW (13.3
Versorgungen
*optional
4) Elektromotor 110/120/230 V
5) Elektromotor G0901306, 9 kW, 48 V,
Kapazität Kraftstofftank:
2,70 m
2,70 m
0,18 m
1820 kg
4,54 Kg/cm² (44,46 N/cm²)
0,21 Kg/cm² (2,03 N/cm²)
312 Kg/m² (3,06 KN/m²)
246 Kg/m² (2,42 KN/m²)
mit 3600 rpm
mit 3600 rpm
HP), 3600 rpm
mit Lithiumbatterien 100 Ah
6,1/15 l
