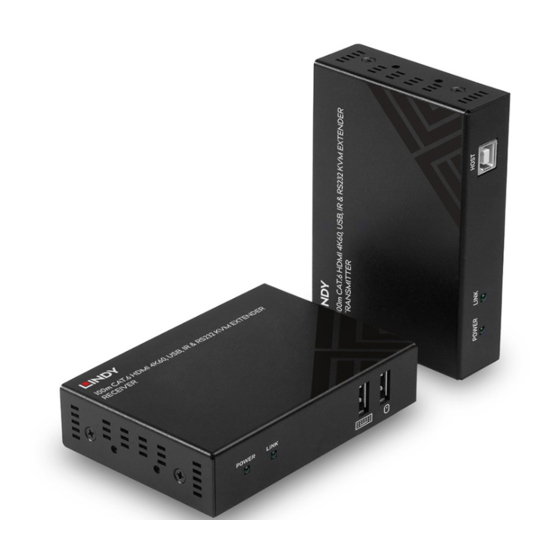

- Seite 1 100m Cat.6 HDMI 4K60, USB, IR & RS232 KVM Extender User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano No. 39382 lindy.com © LINDY Group - FIRST EDITION (June 2021)
-
Seite 3: Safety Instructions
User Manual English Safety Instructions ! WARNING ! Please read the following safety information carefully and always keep this document with the product. Failure to follow these precautions can result in serious injuries or death from electric shock, fire or damage to the product. Touching the internal components or a damaged cable may cause electric shock, which may result in death. - Seite 4 Thank you for purchasing the 100m Cat.6 HDMI 4K60, USB, IR & RS232 KVM Extender. This product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY 2-year warranty and free lifetime technical support. To ensure correct use, please read this manual carefully and retain it for future reference.
- Seite 5 User Manual English Installation Transmitter 1. POWER LED: Illuminates when the unit is powered. 2. LINK LED: Illuminates when the connection with the receiver is established. 3. HOST: Connect to a PC using the supplied USB Type A / B cable. 4.
- Seite 6 User Manual English Operation Before starting the installation, please ensure that all devices are powered off. 1. Connect an HDMI source device to the Transmitter unit using an HDMI cable. 2. Connect a PC or server to the USB Type B port on the Transmitter unit using the supplied USB Type A / B cable.
- Seite 7 Check that all cables are plugged in correctly in the respective ports as shown in Installation chapter. • Try a different type or reduce the HDMI cable length on the Input and Output to 1m (Lindy suggest’s • using high speed HDMI cables no longer than 2m if 4K60Hz resolution is required).
-
Seite 8: Sicherheitshinweise
Benutzerhandbuch Deutsch Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann. -
Seite 9: Einführung
Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 100m Cat.6 HDMI 4K60, USB, IR & RS232 KVM Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. - Seite 10 Benutzerhandbuch Deutsch Installation Transmitter 1. POWER LED: Leuchtet, wenn die Einheit mit Strom versorgt wird. 2. LINK LED: Leuchtet, wenn eine Verbindung mit dem Receiver besteht. 3. HOST: Zum Anschluss an einen PC mit dem beiliegenden USB-Kabel Typ A / B. 4.
-
Seite 11: Betrieb
Benutzerhandbuch Deutsch Betrieb Stellen Sie bitte vor der Installation sicher, dass alle Geräte ausgeschaltet sind. 1. Schließen Sie eine HDMI-Quelle mit einem HDMI-Kabel am Transmitter an. 2. Schließen Sie einen PC oder Server mit dem beiliegenden USB-Kabel Typ A / B am USB Typ B Port des Transmitters an. - Seite 12 Verwenden Sie ein anderes oder kürzeres, maximal 1m langes HDMI-Kabel am Eingang und • Ausgang (Lindy empfiehlt die Verwendung von High Speed HDMI-Kabeln von weniger als 2m Länge, wenn Auflösungen von 4K60Hz gewünscht werden). Bei einigen HDMI-Geräten kann es hilfreich sein, die HDMI-Verbindung zu unterbrechen und dann •...
- Seite 13 Manuel Utilisateur Français Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Toucher les composants internes ou un câble endommagé...
- Seite 14 Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet extender KVM Cat.6 HDMI 4K60, USB, IR & RS232 100m est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.
- Seite 15 Manuel Utilisateur Français Installation Emetteur 1. LED POWER: s’allume lorsque l’utité est alimentée. 2. LED LINK: s’allume lorsqu’une connexion a été établie avec le récepteur. 3. HOST: connecte le PC en utilisant le câble USB Type A / B fourni. 4.
- Seite 16 Manuel Utilisateur Français Utilisation Assurez-vous que les appareils sont hors tension avant de débuter l’installation. 1. Connectez la source HDMI à l’émetteur en utilisant un câble HDMI. 2. Connectez le PC ou serveur au port USB Type B sur l’émetteur en utilisant le câble USB Type A / B fourni.
- Seite 17 Essayez avec un câble ou réduisez la longueur du câble HDMI sur l'entrée et la sortie à 1 m • (Lindy suggère des câbles HDMI High Speed de 2 m max. pour une résolution 4K60Hz). • Pour certains appareils HDMI, il peut être utile de débrancher et de rebrancher leur connexion HDMI afin de réinitialiser l'échange et la reconnaissance HDMI.
- Seite 18 Manuale Italiano Istruzioni di sicurezza ! ATTENZIONE ! Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto. La mancata osservanza di queste precauzioni può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto. Toccare i componenti interni o un cavo danneggiato può...
-
Seite 19: Caratteristiche
è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni. - Seite 20 Manuale Italiano Installazione Trasmettitore 1. POWER LED: Si illumina quando l'unità è alimentata. 2. LINK LED: Si illumina quando viene stabilita la connessione con il ricevitore. 3. HOST: Collegare a un PC utilizzando il cavo USB Tipo A / B in dotazione. 4.
- Seite 21 Manuale Italiano Utilizzo Prima di iniziare l'installazione, assicuratevi che tutti i dispositivi siano spenti. Collegare un dispositivo sorgente HDMI all'unità di trasmissione utilizzando un cavo HDMI. Collegare un PC o un server alla porta USB di tipo B sull'unità di trasmissione utilizzando il cavo USB di tipo A / B in dotazione.
- Seite 22 Manuale Italiano Risoluzioni supportate Risoluzione dei problemi Lo schermo non viene visualizzato. Si è riscontrato che vi sono differenze significative nelle lunghezze/tipi dei cavi e persino nelle porte d'ingresso utilizzabili su differenti brand di display utilizzando risoluzioni HDMI 18G 4K@60Hz. Se si dovessero riscontrare problemi, si prega di seguire i seguenti passaggi: Controllare che tutti i cavi siano inseriti correttamente nelle rispettive porte come mostrato nel •...
-
Seite 23: Ce-Konformitätserklärung
Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs. -
Seite 24: Recycling Information
Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller. LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen.
