Betriebsanleitung / Manual CT 250
Verschlissene
Trommelwellen und Trommel selbst auf
Verschleiß prüfen. Gegebenenfalls mit
neuen Werkzeugen bestücken.
- Trommel auf eingefettete Antriebswelle
schieben.
- Seitendeckel wieder befestigen.
8. Justieren der Frästrommel
Durch Unterschiede in den Frästrommeln und
durch Verzug während des Betriebs der Fräse
CT 250 können Fluchtfehler zwischen der
Hinterradachse
melachse auftreten. Dies macht sich durch ein
ungleichmäßiges Fräsbild bemerkbar. Die
Fräse setzt auf einer Seite früher auf als auf
der anderen und nimmt dadurch mehr
Material auf einer Seite ab.

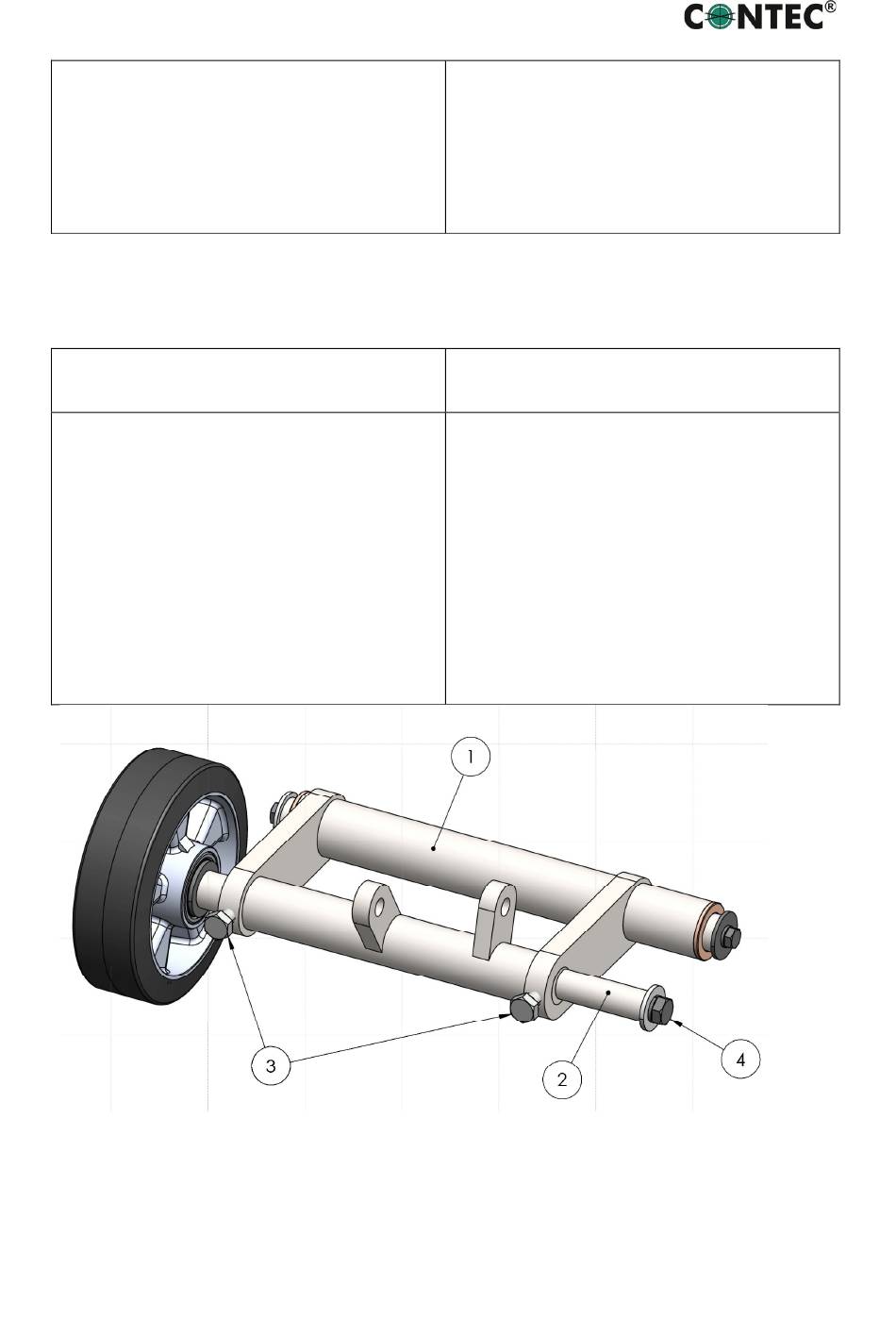

Die Hinterräder der Fräsen sind auf einer
Exzenterachse angebracht. (siehe Skizze)
1 Hinterradschwinge
1 Rear wheel swing
CONTEC Maschinenbau & Entwicklungstechnik GmbH
Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany
Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29
Werkzeuge ausbauen.
und der Frästrom-
2 Exzenterachse
2 Eccentric shaft
- 8 -
tools. Check shafts and drums for wear
and tear. If necessary, replace new tools
on the drum.
- Push drum on freshly greased shaft.
- Reconnect side plate.
8. Adjusting the drum
During the operation of the CT 250 floor
planer or after a drum has been changed or
replaced, the drum shaft and the rear wheel
axis can fall out of alignment. This results in
an uneven track on the floor. On one side the
drum touches the floor before the other and
therefore removes more surface material on
this side.
The two rear wheels are mounted on an
eccentric shaft (see diagram).
3 Klemmschraube
3 Clamping screw
4 Schraube
4 Screw
®
