Betriebsanleitung / Manual CT 200
8. Justieren der Frästrommel
Durch Unterschiede in den Frästrommeln und
durch Verzug während des Betriebs der Fräse
CT 200 können Fluchtfehler zwischen der
Hinterradachse
Frästrommelachse auftreten. Dies macht sich
durch ein ungleichmäßiges
bemerkbar. Die Fräse setzt auf einer Seite
früher auf als auf der anderen und nimmt
dadurch mehr Material auf einer Seite ab.
Eines der beiden Hinterräder der CT 200
besitzt eine Achse,

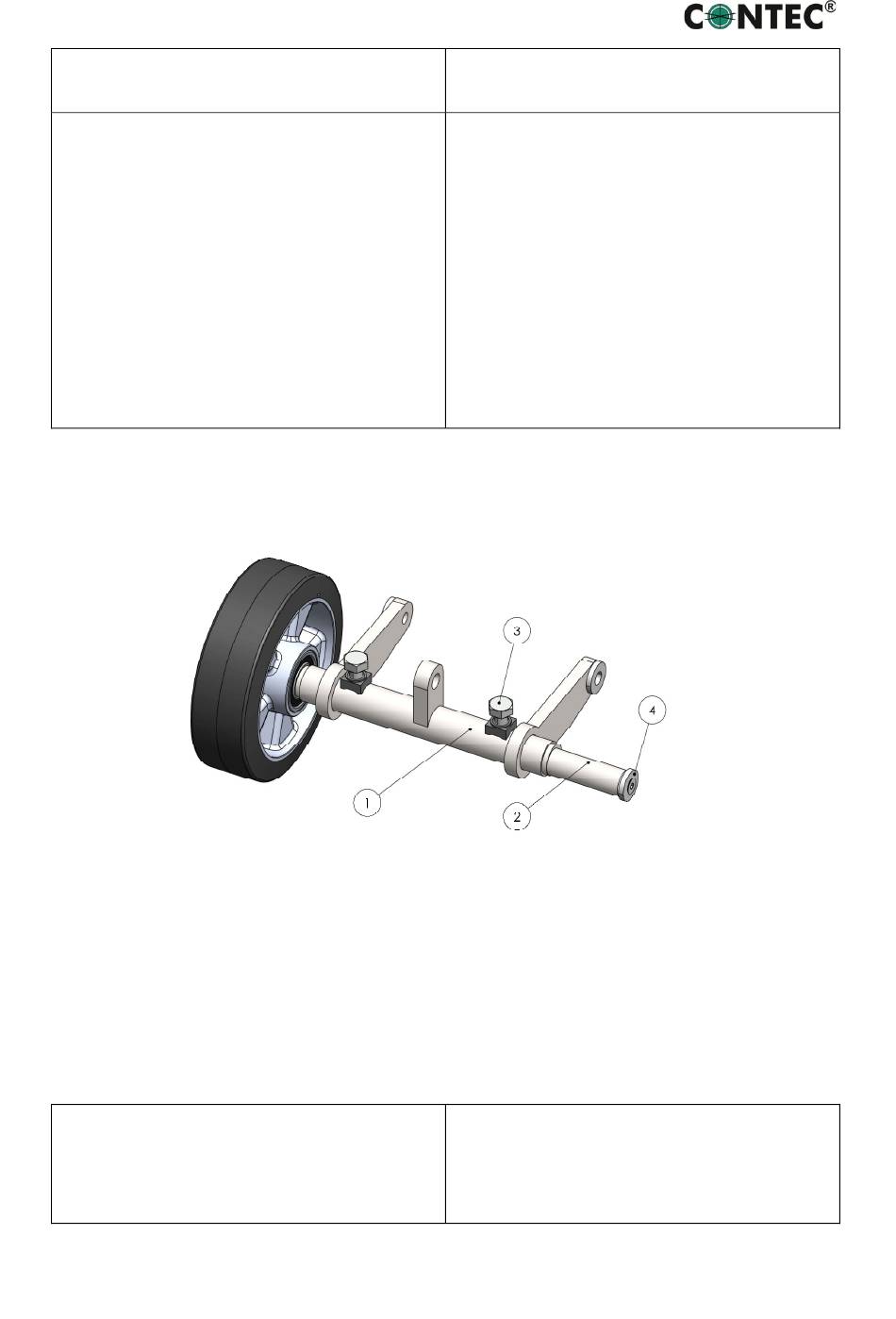

ausgebildet ist. (siehe Skizze)
1 Hinterradschwinge
1 Rear wheel swing
Falls das Fräsbild eingestellt werden muss,
gehen Sie wie folgt vor: Fahren Sie die
Fräsmaschine auf eine ebene Fläche. Drehen
Sie die Maschine mittels des Handrades so
weit hoch, bis alle Werkzeuge den Kontakt
CONTEC Maschinenbau & Entwicklungstechnik GmbH
Hauptstrasse 146, 57518 Alsdorf (Sieg) / Germany
Tel: +49 (0) 2741 9344-0 Fax: +49 (0) 2741 9344-29
und
Fräsbild
die exzentrisch
2 Exzenterachse
2 Eccentric shaft
- 8 -
8. Adjusting the drum
During the operation of the CT 200 floor
planer or after a drum has been changed or
replaced, the drum shaft and the rear wheel
der axis can fall out of alignment. This results in
an uneven track on the floor. On one side the
drum touches the floor before the other and
therefore removes more surface material on
this side.
One of the two rear wheels is mounted on an
eccentric shaft (see diagram).
3 Klemmschraube
3 Clamping screw
If the drum has to be adjusted proceed as
follows:
Place the planer on an even floor. Lift the
machine with the height adjustment hand
wheel, until all the tools are well clear of the
4 Schraube
4 Screw
