- Seite 1 Vollraum-Kühlschrank KS85-V-091 E weiss Gebrauchsanweisung...
-
Seite 2: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen

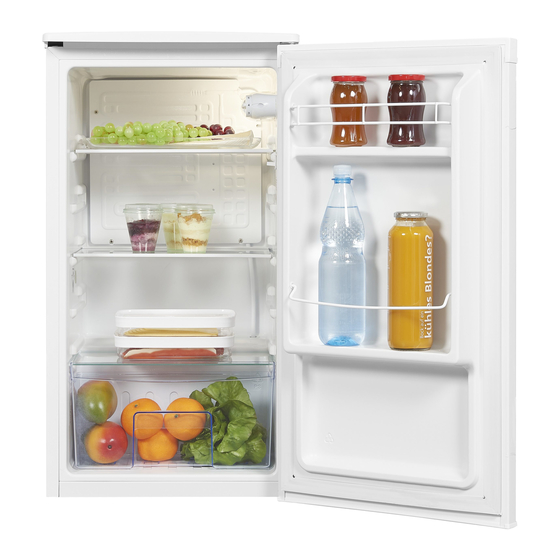

Gerät kennenlernen Lieferumfang 1x Gerät 2x Glasablagen 1x Glasablage über der Gemüseschale 1x Gemüseschale 2x Türfächer 1x Eierablage 1x Gebrauchsanweisung 1x Servicekarte Bezeichnung 1) Temperaturregler / Beleuchtung 2) Türfächer 3) verstellbarer Fuß (vorne) 4) Gemüseschale 5) Glasablage über der Gemüseschale 6) verstellbare Glasablage/n Temperaturregler Lampenabdeckung... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Bestimmungsgemäße Verwendung .......... 6 1.2 Fehlgebrauch ..............6 1.3 Sicherheit zu bestimmten Personengruppen ....... 7 1.4 Restgefahren ..............8 1.5 Gefahren durch Kältemittel ............ 9 Aufstellen und Anschließen ........... 10 2.1 Türanschlag wechseln / Türgriff montieren ....... 11 2.2 Gerät Aufstellen ............... -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. • Gerät nicht für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. •... -
Seite 7: Sicherheit Zu Bestimmten Personengruppen
Zu Ihrer Sicherheit 1.3 Sicherheit zu bestimmten Personengruppen Das Gerät dürfen Kinder ab 8 Jahren sowie Personen, deren physische, sensorische oder mentale Fähigkeiten beeinträchtigt sind, oder die einen Mangel an Erfahrung und/oder Wissen vorweisen, bedienen. Jedoch muss man sie dabei beaufsichtigen oder bezüglich des sicheren Gebrauchs des Geräts unterweisen und sie müssen die möglichen Gefahren verstehen. -
Seite 8: Restgefahren
Zu Ihrer Sicherheit 1.4 Restgefahren STROMSCHLAGGEFAHR! • Den Netzstecker am Netzkabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen. • Im Notfall sofort den Netzstecker aus der Steckdose ziehen. •... -
Seite 9: Gefahren Durch Kältemittel
Zu Ihrer Sicherheit 1.5 Gefahren durch Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel Isobutan R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. -
Seite 10: Aufstellen Und Anschließen
Aufstellen und Anschließen 2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Kapitel Restgefahren). • die Aufstellbedingungen erfüllt sind (s. Kapitel Mindestabstände). Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. -
Seite 11: Türanschlag Wechseln / Türgriff Montieren
Aufstellen und Anschließen 2.1 Türanschlag wechseln / Türgriff montieren Das Gerät bietet die Möglichkeit den Türanschlag von links nach oder umgekehrt zu versetzen. SACHSCHADEN! Gerät bei Türmontage nicht mehr als 45° kippen, um das Kühlsystem nicht zu beschädigen. Für den Türanschlagwechsel benötigte Werkzeuge: Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher... - Seite 12 Aufstellen und Anschließen Türanschlag wechseln Bild Beschreibung 1. Gerät vollständig ausräumen. 2. Abdeckkappen (1) oben von der Arbeitsplatte vorsichtig mit einem Spachtel entfernen. 3. Schrauben (2/3) an der Ober- und Rückseite der Arbeitsplatte lösen. 4. Arbeitsplatte abheben und zur Seite stellen. 5.
-
Seite 13: Gerät Aufstellen
Aufstellen und Anschließen 2.2 Gerät Aufstellen Das Gerät • entsprechend den vorgeschriebenen Mindestabständen aufstellen. • in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. SACHSCHADEN! Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das Kältemittel im Kompressor sammeln kann. -
Seite 14: Nivellieren
Aufstellen und Anschließen Gerätemaße in mm und Grad 135° 2.3 Nivellieren Bei geringfügig unebener Auflagefläche das Gerät mit den vorderen Füßen ausgleichen. Seite | 14... -
Seite 15: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). • Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen. • Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten. -
Seite 16: Gerät Ein-/Ausschalten
Inbetriebnahme 3.1 Gerät ein-/ausschalten 1. Gerät am Strom anschließen. → Bei Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein. 2. Zum Einschalten des Gerätes den Temperaturregler von „0“ nach rechts auf die gewünschte Kühltemperatur drehen. Der Temperaturregler befindet sich an der rechten Seite oben im Geräteinnenraum des Gerätes. -
Seite 17: Die Kälteste Position Im Kühlraum Lokalisieren
Inbetriebnahme Die kälteste Position im Kühlraum lokalisieren Das nebenstehende Symbol zeigt im Kühlschrank (oberhalb der Glasablage über die Gemüseschale) max. +4 °C und kälter an. Ist das Symbol «OK» nicht ersichtlich (Temperatur ist nicht optimal): 1. den Temperaturregler einen/halben Schritt kälter stellen (bis zur erneuen Prüfung ca. - Seite 18 Inbetriebnahme Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken. Bei der Lagerung im Kühlraum folgendes beachten: • Nur einwandfreie Lebensmittel verwenden. • Den Zeitraum zwischen dem Kauf und dem Einlegen der Lebensmittel in das Gerät so kurz wie möglich halten. •...
- Seite 19 Inbetriebnahme Übersicht Lagerempfehlungen Kühlraum KS-V Kühlraum ❶Streichzarte Butter und Käse im oberen Türfach platzieren, hier ist die Temperatur am wärmsten. ❷Angebrochene Gläser, Konserven und Eier im mittleren Türfach platzieren. ❸Getränke und Flaschen im großen unteren Türfach platzieren. Volle Behälter nah am Scharnier platzieren, um die Belastung zu verringern.
-
Seite 20: Energie Sparen
Inbetriebnahme Energie sparen • Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch. • Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite achten. -
Seite 21: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). VERLETZUNGSGEFAHR! • Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. -
Seite 22: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege 4.2 Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. Lässt sich das Papier mit einem leichten Widerstand →... -
Seite 23: Leuchtmittel Glühbirne
Betriebsgeräusche / Fehler beheben 4.4 Leuchtmittel LED-Glühbirne Das Gerät ist mit einer LED-Glühbirne ausgestattet. Zum Auswechseln der Glühbirne wie folgt vorgehen: 1. Die Schraube herausdrehen (modellabhängig). 2. Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen. 3. Defekte Glühbirne auswechseln. 4. -
Seite 24: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.4). aber Kompressor läuft. Es steht Wasser im Tauwasser-Ablaufloch ist Tauwasser-Ablaufloch Gerät. vollständig geschlossen. reinigen, z.B. mit einem Wattestäbchen. Kühlgruppe läuft zu Gerätetür wird zu oft geöffnet. -
Seite 25: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice Kompressor muss kontinuierlich laufen, um die eingestellte Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Kapitel „Abtauen“). 6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim Kundendienst erhältlich (Abhängig vom Gerät): (1) Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen;... -
Seite 26: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Als Käufer eines Exquisit Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Seite 27: Entsorgung
Entsorgung 8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen Altgeräte dürfen nicht in den Hausmüll Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. - Seite 28 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY KS85-V-091E_E1-0_2021-12.docx www.exquisit.de...
