3. Installation der Hardware

3.1 Vorbereitung

Stellen Sie sicher, dassSiedie folgenden Komponenten griffbereit haben, bevor Siemit der
Installation der ECUbeginnen:
Eine Standard-Wechselstromsteckdose.
EineBreitband-Internetverbindung, die Sienutzen können.
Einen Breitband-Router mit CAT5-Ethernet(nur für ECU-R)und/oder oder WLAN.
Ein Smartphoneoder Tablet (im folgenden „Mobilgerät" genannt) mit betriebsbe-
reiter EMAManager APP(siehe Seite 10).
3.2 Auswahl eines Standortes für die ECU
Wählen Sieeinen Standort, der sich möglichst nahe an der PV-Anlagebefindet.
Die ECUist nicht für die Verwendung im Freien geeignet. Bei der Installation im
Außenbereich ist darauf zu achten, dassdie ECUin einem wasserdichten Gehäuse
untergebracht wird und dass die Antennen (WiFi und ZigBee) außerhalb des
Gehäuses angebracht werden, um eine optimale Kommunikation zu gewähr-
leisten. Falls SieVerlängerungsantennen verwenden müssen,um näher an die PV-
Anlage zu kommen, stellen Sie bitte sicher, dass die Verlängerungsantennen Wifi
2,4 GHz mit SMA-Steckern/Buchsen sind. Diese Verlängerungsantennen werden
nicht von APsystems geliefert, können aber in jedem Elektro- oder PC-
Fachgeschäfterworben werden. Anstelle der WiFi-Außenantenne ist hier einer
Ethernet-Verbindung der Vorzugzu geben (nur ECU-R).

3.3 Montage

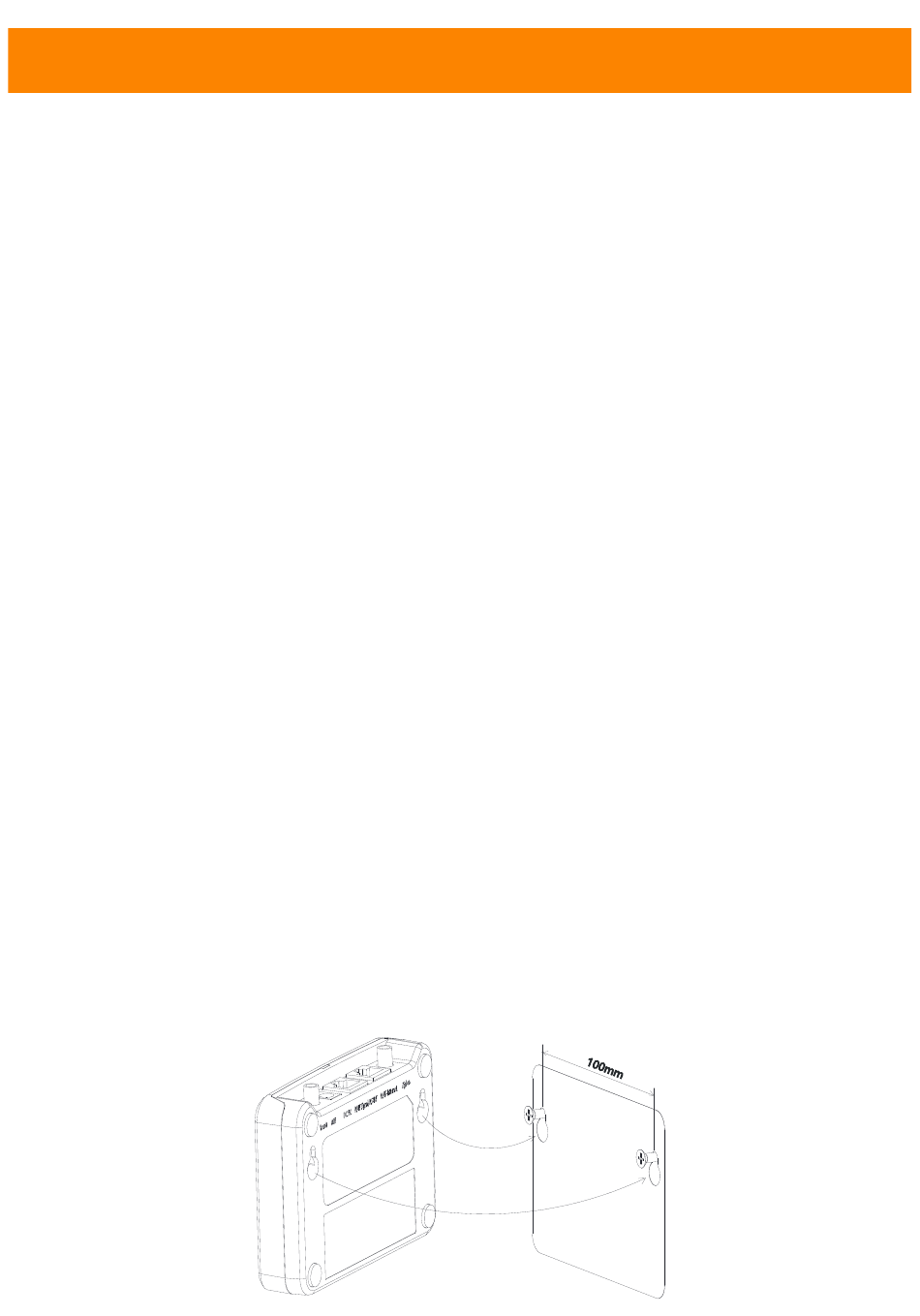

3.3.1 Verwendungeiner Wandhalterung

Wenn Sie die ECUan einer Wand montieren, achten Siedarauf, dassSieeinen kühlen,
trockenen Ort in einem Innenraum wählen.
Abhängig von der Wandoberfläche, an der die ECUmontiert werden soll, sind
zwei Schnellbauschrauben oder Dübel im Abstand von 100 mm zu verwenden
(Schnellbauschraubenoder Dübel sind nicht im ECU-Kitenthalten).
Richten Siedie ECUausund schieben Siesie auf die Befestigungsschrauben.
Abbildung 5
