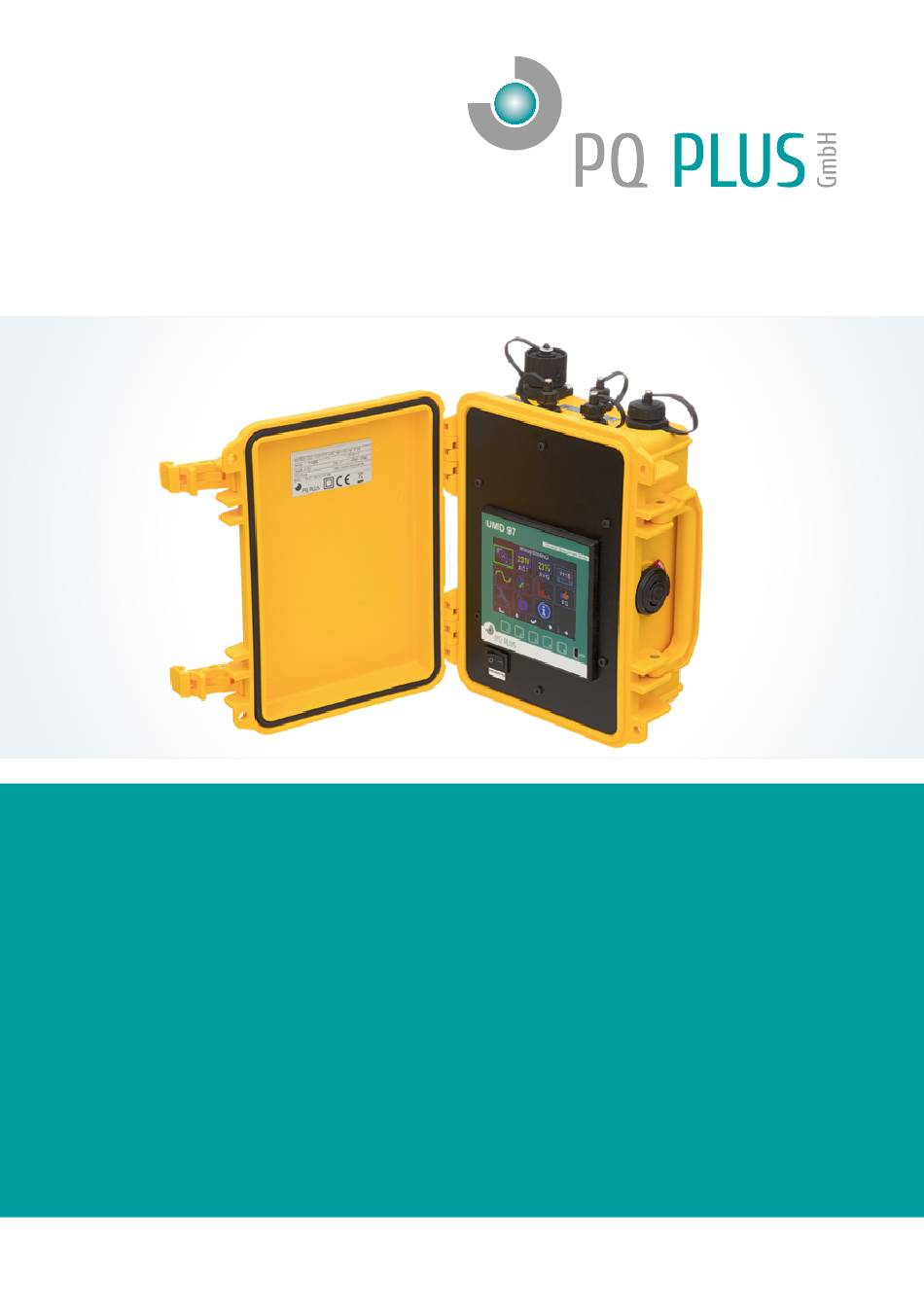

- Seite 1 • • Quick-Start Anleitung MMD 97 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Spannungsversorgung .................3 Spannungsmessung ..................4 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................5 USB-Schnittstelle ..................5 Inbetriebnahme ..................5 Werksseitige Kommunikationseinstellungen ..........5 Manuelle Netzwerkeinstellungen ..............6 Stromwandler einstellen ................7 Anschluss und Einstellungen kontrollieren ..........8 Verbindung mit einem PC herstellen ............9 Technische Daten ................10 Eine ausführliche Anleitung finden Sie auf unserer Homepage unter: https://www.pq-plus.de/medien-downloads/... -
Seite 3: Installation
Der mobile Netzanalysekoffer MMD 97 benötigt folgende Versorgungs- spannung: 100 … 500 V Der Anschluss hierfür befindet sich an der Seite des MMD 97 und ist als Buccaneer mit Überwurfmutter ausgeführt. Um das Gerät zu versorgen, können Sie entweder das Anschlusskabel mit Netzstecker verwenden oder die 4-adrige Messleitung mit Prüfsteckern. -
Seite 4: Spannungsmessung
Quick-Start Anleitung Spannungsmessung Zur Spannungsmessung mit dem MMD 97 liegt dem Messkoffer ein An- schlusskabel und 4 Krokodilklemmen zum Abgriff der Spannungen bei. Die Spannungspfade sind mit einer Feinsicherung abgesichert. 3 Phasen, 4-Leiter 3 Phasen, 3-Leiter Typische Anschlussvarianten Hinweis: Bei Messungen im 3 Phasen 3-Leiternetz muss in den “Einstellungen” unter “Messung”... -
Seite 5: Stromwandler Anschließen
I3 für die Rogowskispule auf Phase 3 • RJ45-Schnittstelle Der MMD 97 verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich an der Seite des Koffers. USB-Schnittstelle Das im Koffer verbaute UMD 97 ist frontseitig mit einer Mini-USB Typ B-Schnittstelle ausgestattet. -
Seite 6: Manuelle Netzwerkeinstellungen
Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. Speichern?“ be- stätigen Sie mit Taste 2. Der MMD 97 ist nun unter der eingestellten IP-Adresse erreichbar. -
Seite 7: Stromwandler Einstellen
Hier können Sie unter dem Punkt „CT“ Ihr Wandlerverhältnis eingeben. Hier im Beispiel: 1000 / 333 mV (Gängig beim MMD 97 sind Rogowskispulen mit einem Primärstrom von: 300 A; 1000 A oder 2500 A) Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste... -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 9: Verbindung Mit Einem Pc Herstellen
PC installiert sein. Diesen können Sie in der ENVIS unter: „Setup“ → „USB-Treiber installieren“ • oder im ENVIS Installationsordner unter: ...\PQ PLUS\ENVIS x.x\driver mit einem Rechtsklick auf KMB-USB.inf • installieren. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen,... -
Seite 10: Technische Daten
Quick-Start Anleitung Technische Daten Spannungsversorgung U Aus Messspannung (L1) 100 … 500 V Nominal Spannungsmessung 10 … 500 V ; 20 … 865 V Frequenz 40 … 100 Hz Abtastrate 25,6 kHz Leistungsaufnahme 8 VA / 3 W Umgebungstemperatur T -25 ... - Seite 11 PQ Plus – MMD 97...
- Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
