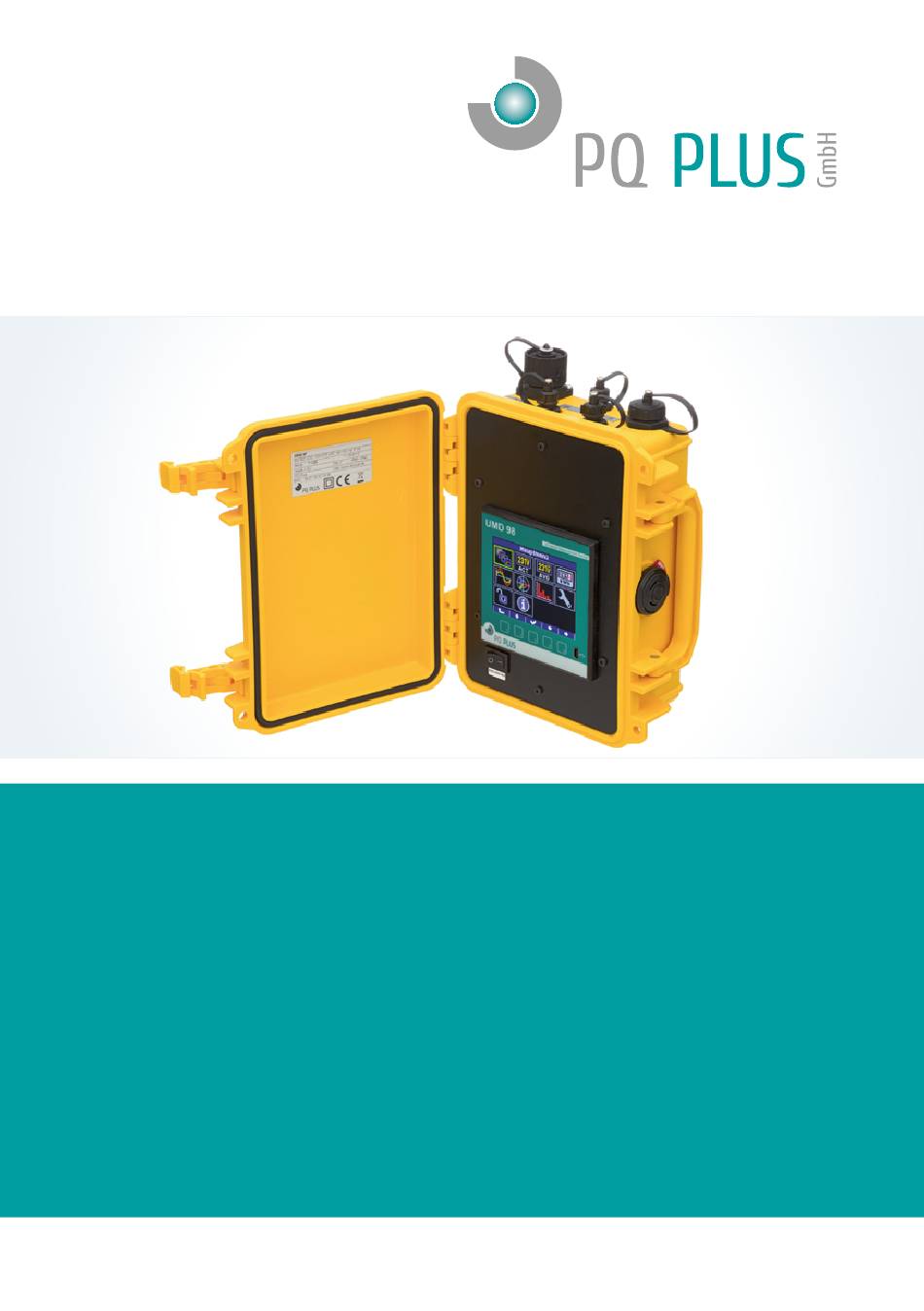

- Seite 1 • • Quick-Start Anleitung MMD 98 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Spannungsversorgung .................3 Spannungsmessung ..................4 Stromwandler anschließen ................5 Netzwerkanschluss ..................5 USB - Schnittstelle ..................5 Inbetriebnahme ..................5 Werksseitige Kommunikationseinstellungen ..........5 Manuelle Netzwerkeinstellungen ..............6 Stromwandler einstellen ................7 Anschluss und Einstellungen kontrollieren ..........8 Verbindung mit einem PC herstellen ............9 Technische Daten ................10... -
Seite 3: Installation
Extern (X1 offen): 10…36 V Über Messspannung (X1 gebrückt): 100…500 V Der Anschluss hierfür befindet sich an der Seitenwand oben (Messspannung) oder unten (extern über LocalBus) des MMD 98. Die Buchsen X1 befinden sich im Koffer über dem UMD 98. -
Seite 4: Spannungsmessung
Quick-Start Anleitung Spannungsmessung Zur Spannungsmessung mit dem MMD 98 liegt dem Messkoffer ein An- schlusskabel und 4 Krokodilklemmen zum Abgriff der Spannungen bei. Die Spannungspfade sind mit einer Feinsicherung mit 500 mA abgesichert. Typische Anschlussvarianten Hinweis: Bei Messungen im 3 Phasen 3-Leiternetz muss in den “Einstellungen”... -
Seite 5: Stromwandler Anschließen
I∆1 und I∆2 für die Differenzstromwandler • Netzwerkanschluss Der MMD 98 verfügt über einen Standard RJ-45 Anschluss für das LAN. Dieser Anschluss befindet sich an der unteren Seitenwand des Koffers. USB - Schnittstelle Das im Koffer verbaute UMD 98 ist frontseitig mit einer Mini-USB Typ B Schnittstelle ausgestattet. -
Seite 6: Manuelle Netzwerkeinstellungen
Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. Speichern?“ bestätigen Sie mit Taste 2. Der MMD 98 ist nun unter der eingestellten IP-Adresse erreichbar. -
Seite 7: Stromwandler Einstellen
Taste 3. Hier können Sie unter dem Punkt „CT“ Ihr Wandlerverhältnis eingeben. Hier im Beispiel: 1000 / 333 mV (Gängig beim MMD 98 sind Rogowskispulen mit Primärströmen von: 300 A; 1000 A oder 2500 A) Für das Wandlerverhältnis des Neutralleiters wählen... -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 9: Verbindung Mit Einem Pc Herstellen
LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Der MMD 98 wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die Envis.Daq und wählen für eine USB-Verbindung den Punkt •... -
Seite 10: Technische Daten
Mini-USB Typ B Protokolle Modbus RTU, Modbus TCP, DHCP, SMTP, NTP Rogowskispulen Durchmesser / Leitungslänge MMD 98 Flex Set 80 80 mm / 1,5 m MMD 98 Flex Set 115 115 mm / 1,5 m MMD 98 Flex Set 200... - Seite 11 PQ Plus – MMD 98...
