3. Beschreibung
Über die Multianzeige mit RGB-Beleuchtung können bis zu vier Parameter
gleichzeitig angezeigt und Schwellwerte mit individueller Farbwarnung versehen
werden. Das Gerät kann im Betrieb zwischen den einzelnen Messfunktionen per
Schaltkontakt umgeschaltet werden. Es werden Min- und Maxwerte von maximal
vier Parametern aufgezeichnet und können per Steckbrücke oder externem
Schalter angezeigt und zurückgesetzt werden. Das Gerät zeichnet Messwerte über
eine Zeitdauer von 36 Sekunden bis zu 14 Tagen auf. Der Zeitbereich sowie die
Anzeige der Verlaufsgrafik können per Schaltkontakt umgeschaltet werden. Die
Messwerte bleiben gespeichert, solange das Gerät mit Spannung versorgt wird.
Über die Konfigurationssoftware „Digalox
werden: Skalenausschlag, Skalabeschriftung, Anzeigedesign (Zeiger, Tacho,
Balken, etc.), Startgrafik, Beleuchtungsfarbe, Schwellwerte für die Alarmausgänge,
Farbwarnung pro Schwellwert (Leuchten oder Blinken), Hysterese uvm. Per
Software können die Messwerte im Messspeicher ausgelesen, sowie eine
kontinuierliche Messwertübertragung von bis zu vier Parametern aktiviert werden.
Die Messwerte lassen sich innerhalb der Software grafisch auswerten und als CSV-
Datei exportieren.
®
Manager" kann folgendes konfiguriert

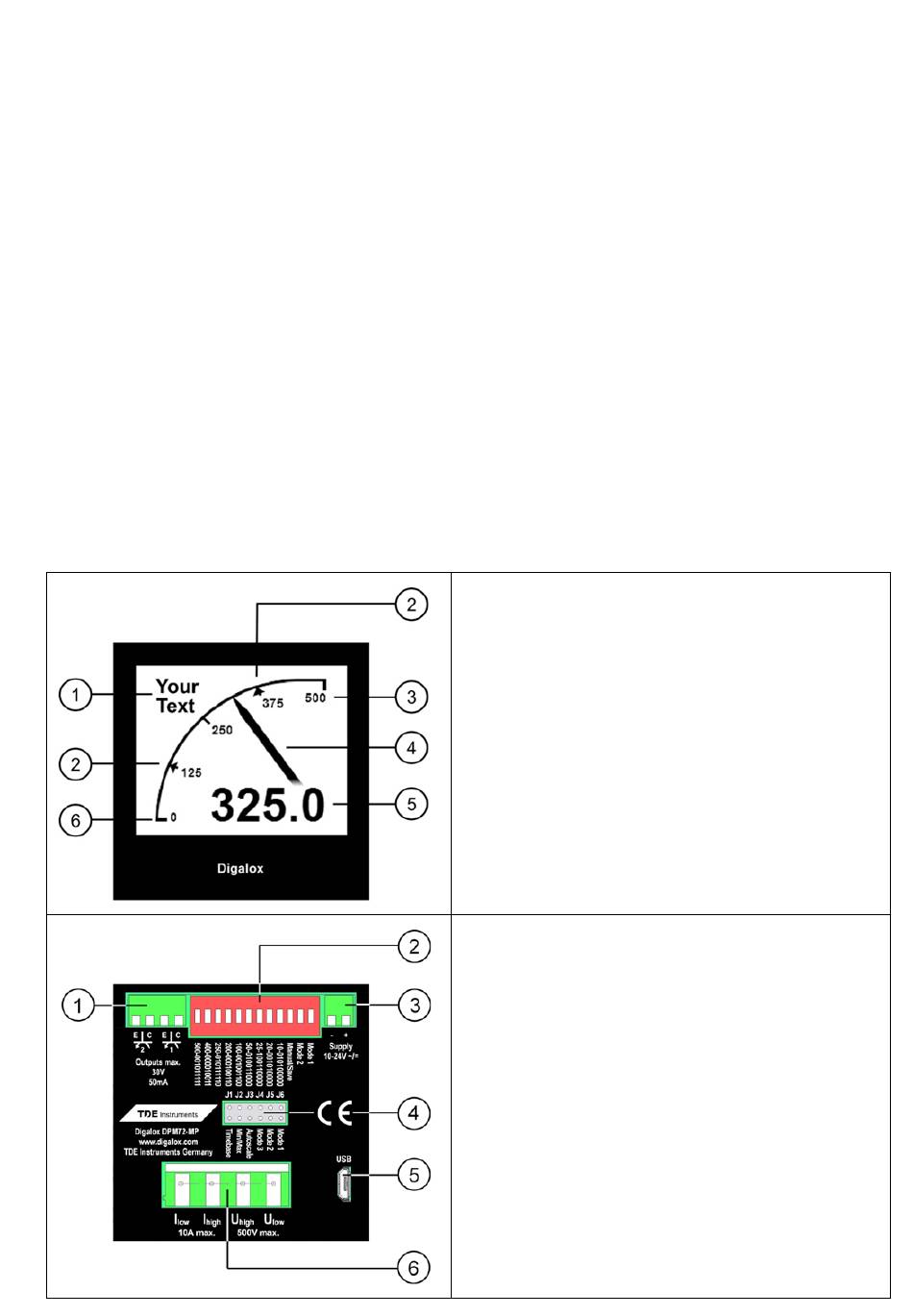

Vorderseite
1 Messeinheit oder Freitext
2 Schwellwerte
3 Obere Skalabeschriftung
4 Grafische Messwertdarstellung
5 Digitaler Messwert
6 Untere Skalabeschriftung
Rückseite
1 2 Optokoppler-Schaltausgänge
2 DIP-Schalter obere Skalenbe-
schriftung und Anzeigewert (Mode)
3 Eingang Versorgungsspannung
4 Anschlüsse J1 - J6 zur
Aktivierung/Umschaltung von
Verlaufsanzeige, Min/Max-Anzeige,
Autoskalierung, Anzeigewert (Mode)
5 USB-Micro-B-Schnittstelle
6 Messeingänge
