Seite 1

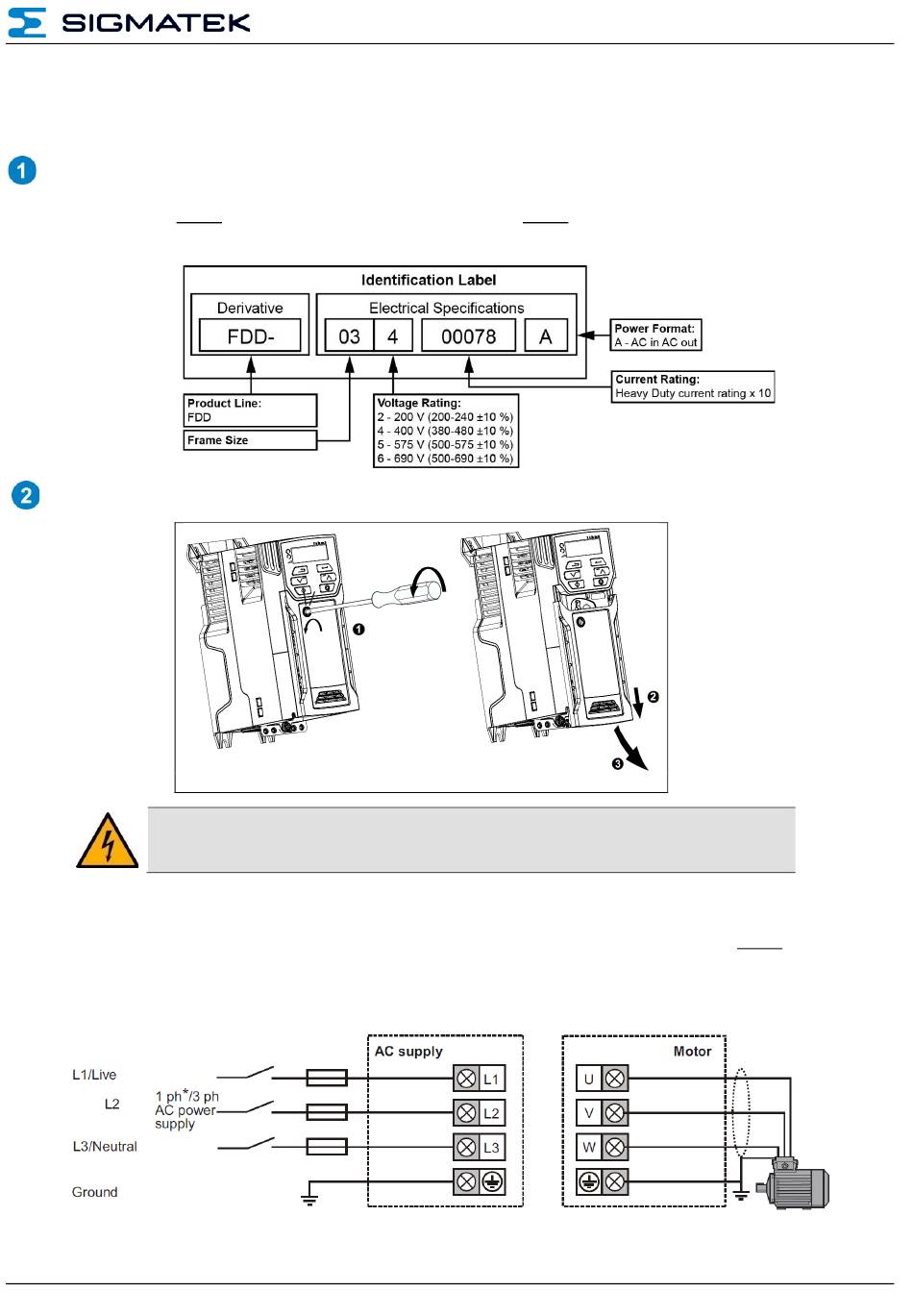

FDD 3000 Inbetriebnahme-Schnellanleitung Bei diesem Dokument handelt es sich um eine Schnellanleitung für die Verkabelung, Inbetriebnahme und Ansteuerung eines FDD 3000 Umrichters über CANopen und SIGMATEK-CPU. Für detailliertere Informationen lesen Sie die Bedienungsanleitung des jeweiligen FDDs. Überprüfung des Lieferumfangs und der Netzspannungskompatibilität •...
Seite 2
Der Terminal-Block befindet sich im Slot für das Kommunikationsmodul und wird für die Verkabelung herausgenommen. Verkabelung der CANopen-Busverbindung • CPU-seitige Pinbelegung, siehe Handbuch der verwendeten CPU (Download von SIGMATEK Website). Die Schutzkappe des Steckplatzes mittels Schraubenzieher entfernen und das Kommunikationsmodul einsetzen.
Seite 3
FDD 3000 INBETRIEBNAHME • Durch die Auswahl von „FDD3000_AxisCan“ wird eine entsprechende Klasse im HW_Network platziert. Die Auswahl „FDD3000_CanOpen“ entspricht einer älteren Version. Diese sollte nicht verwendet werden, da diese Klasse nicht mehr gewartet wird. 07.06.2022 Seite 3...
Seite 4
FDD 3000 INBETRIEBNAHME Platzieren einer Tabelle für die Motordaten • ParaSaveType = 0 Die Parameter der TableBase (oder einer Ableitung) werden beim Starten zum FDD übertragen. • ParaSaveType = 1 Die Parameter werden im SRam der CPU gespeichert und beim Starten zum FDD übertragen.
Seite 5
Wenn die Suche mit einer Baudrate durchgeführt wird, die nicht der Baudrate des SI-Canopen entspricht, kommt es zu Kommunikationsfehlern. Dies kann dazu führen, dass der FDD 3000 in einen „BusOff“ Status wechselt, und somit aus-/eingeschalten werden muss, um wieder am CAN-Bus erreichbar zu sein. Dieses Verhalten sollte jedoch nur auftreten, wenn bereits eine andere NodeID als 0 auf der SI-Canopen konfiguriert ist.
Seite 6
FDD 3000 INBETRIEBNAHME • Übern Button „Start“ wird die Konfiguration gestartet. • Setup abgeschlossen. • Wenn die Achse bereits kommuniziert, kann das Setup nicht gestartet werden. Seite 6 07.06.2022...
Seite 7
FDD 3000 INBETRIEBNAHME Konfiguration CAN-Kommunikation des Drives über das Display des Drives Escape button Down button Start button (green) Stop/Reset button (red) Up button Enter button Run forward indicator Run reverse indicator Keypad reference indicator • Konfiguration der Knotennummer (NodeID) Enter (6) drücken...
Seite 8
FDD 3000 INBETRIEBNAHME Enter (6) drücken Auswahl von 1.01.002 mit den Up/Down-Tasten (2/5) und Enter-Taste (6) Enter (6) drücken, Start der Bearbeitung mit Enter-Taste Auswahl von „On“ mit den Up/Down-Tasten (2/5) Enter (6) drücken, Reset wird ausgeführt Nach diesen Schritten muss noch gespeichert werden.
Seite 9
FDD 3000 INBETRIEBNAHME Start der Kommunikation • Projekt kompilieren und in die CPU laden. • CPU in den RUN-Modus versetzen. Die Verbindung wird im Zuge des Hochlaufs gestartet. Konfiguration der Motorparameter • Die Motorparameter werden immer von der Klasse zum Drive übertragen.
Seite 10
FDD 3000 INBETRIEBNAHME Durchführung der Autotune-Funktionalität • Mittels der Autotune-Funktionalität ermittelt der FDD automatisch Parameter für einen optimaleren Betrieb. Dieser Schritt muss nicht unbedingt durchgeführt werden. Gestartet wird die Autotune-Funktionalität über das VOV der Klasse „FDD3000_AxisCan“. Es kann zwischen der „stationary“ (Motor dreht sich nicht) und der „rotating“ (Motor dreht sich) Autotune- Funktionalität gewählt werden.
