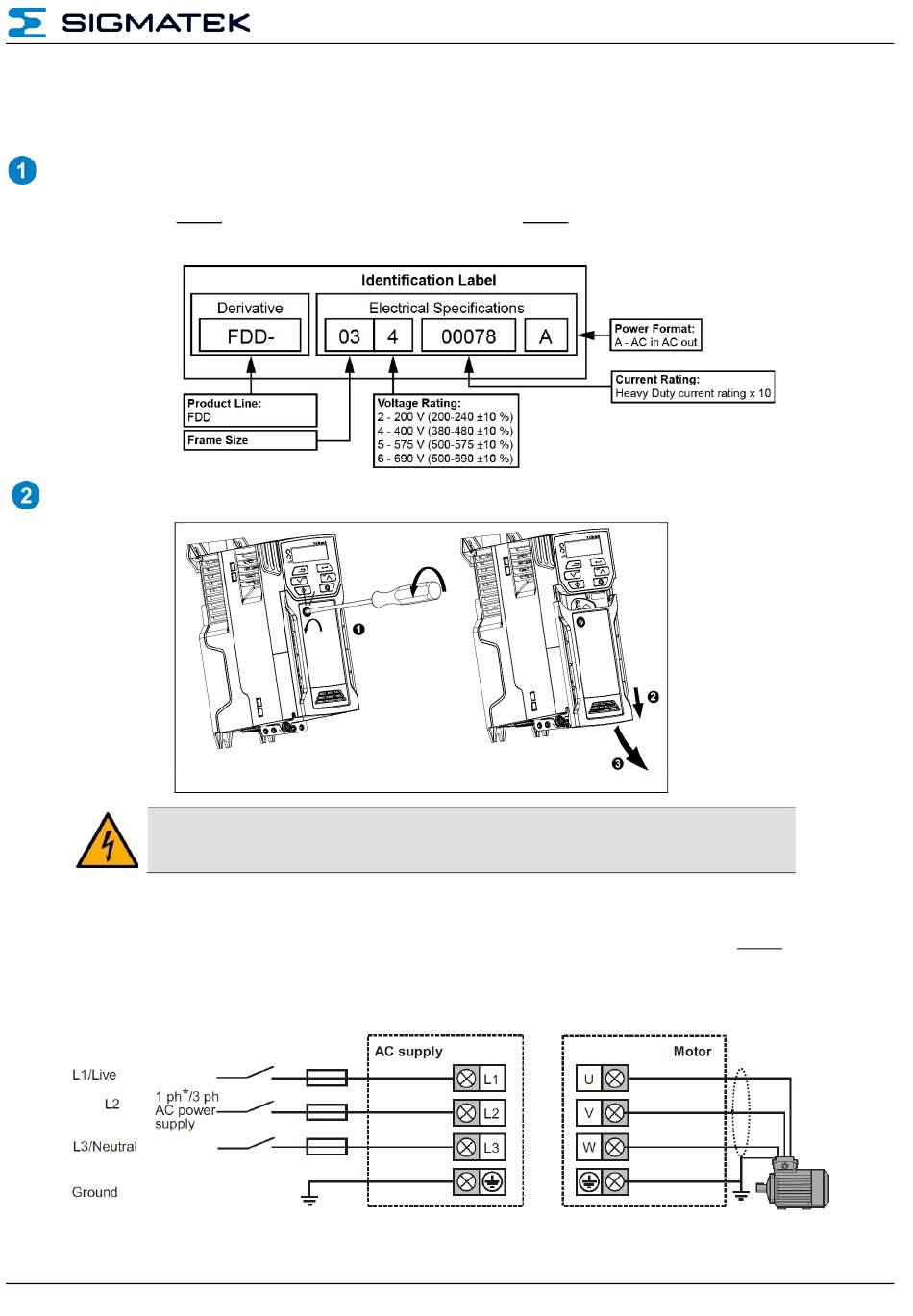

FDD 3000 Inbetriebnahme-Schnellanleitung
Bei diesem Dokument handelt es sich um eine Schnellanleitung für die Verkabelung, Inbetriebnahme und Ansteuerung
eines FDD 3000 Umrichters über CANopen und Sigmatek-CPU. Für detailliertere Informationen lesen Sie die
Bedienungsanleitung des jeweiligen FDDs.
Überprüfung des Lieferumfangs und der Netzspannungskompatibilität
•
Prüfung, ob Netzspannung mit dem Spannungsbereich des FDDs kompatibel ist.
Netzspannung
Details siehe Produktschlüssel an der rechten Seitenwand des FDDs.
Montage des FDDs und Verkabelung des Leistungsteils
Die Verkabelung darf NUR im stromlosen Zustand erfolgen.
•
Sorgen Sie für eine ordnungsgemäße Erdung.
•
Prüfung der Nennleistung des Leistungsschalters oder der Sicherung.
•
Prüfung, ob die Motorspannung mit der Spannung des FDDs kompatibel ist. Motorspannung
•
Motor an den FDD anschließen.
•
FDD an die Netzversorgung anschließen. Die Versorgung jedoch noch nicht aktivieren.
Einphasige Versorgung => Versorgungsspannung an L1 und L3 anlegen.
08.07.2021
Volt / Spannungsbereich des Umrichters
Gehäuse-Klemmendeckel abnehmen
FDD 3000 INBETRIEBNAHME
Volt
Volt.
Seite 1
