- Seite 2 Fahrzeugs. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an den Händler Ihres Vertrauens. Allzeit gute und Sichere Fahrt wünscht Ihnen das Generic – Team. Sicherheit hat immer Vorfahrt. Aus diesem Grund beachten Sie stets die Sicherheitshinweise und die folgenden Hinweise für die Fahrt.
- Seite 3 Helm und Kleidung: Ein Helm ist auf österreichs Straßen Pflicht. Beachten Sie stets die vorgeschriebenen Bekleidungsrichtlinien. Weiters sollten für die Fahrt Motocross Stiefel, Motorradhandschuhe und Schutzbrille niemals fehlen. Protectoren und Rückenpanzer können das Verletzungsrisiko zudem um ein vielfaches senken und sollten daher auch stets getragen werden. Während der Fahrt bekommen Auspuff und Motor sehr hohe Temperaturen.

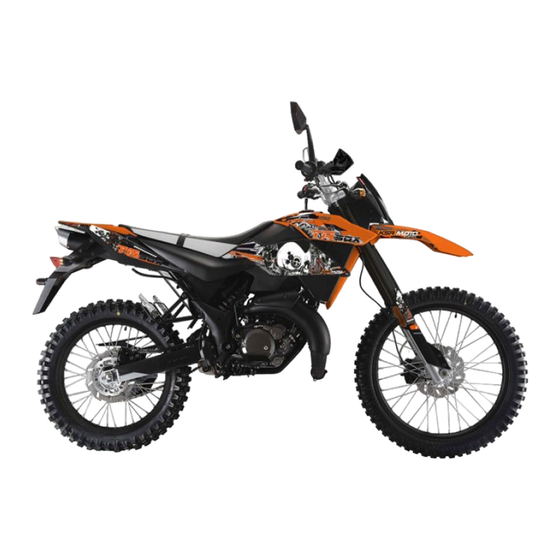

- Seite 4 Anordnung der Teile: Rückspiegel Linkes Bedienelement Tachometer Zündschloss Rechtes Bedienelement Tankdeckel Kupplungshebel Luftfilter Sitzschloss 10: Bremssattel vorne 11: Benzinhahn 12: Gangwahlhebel 13: Seitenständer 14: Kühlflüssigkeit 15: Bremshebel vorne 16: Bremssattel hinten 17: Kickstarter 18: Bremspedal hinten...
- Seite 5 Hauptbestandteile: Tachometer Zeigt die Geschwindigkeit in Km/h und mph an. Kilometerzähler: Zeigt die gefahrenen Km an. Blinkerkontrollleuchte: Blinkt wenn der Blinker links oder rechts eingeschalten ist. Fernlichtkontrollleuchte Kontrollleuchte leuchtet blau wenn Fernlicht eingeschalten ist. Abblendlichtkontrollleuchte: Leuchtet Grün wenn das Abblendlicht eingeschalten ist. Drehzahlwarnleuchte: Leuchtet rot wenn die Maximaldrehzahl überschritten wird.
- Seite 6 Zündschloss: “ ”: Die Zündung und alle elektrischen Einrichtungen sind ausgeschalten. “ ”: Die Zündung ist eingeschalten und der Motor kann gestartet werden Lenkerschloss: Lenken Sie mit dem Lenker ganz nach links. Drücken Sie den Schlüssel hinein und drehen Sie Ihn gegen den Uhrzeigersinn.
- Seite 7 Linkes Bedienelement Lichtschalter: Bringen Sie den Schalter in die “ ” Position und das Fernlicht ist eingeschalten. Zur gleichen Zeit leuchtet auch die Kontrolllampe auf den Armaturen blau auf. Bringen Sie den Schalter in die “ ” Position und es wird das Abblendlich eingeschalten.
- Seite 8 Benzinhahn: ● OFF In dieser Stellung fließt kein Treibstoff vom Tank zum Vergaser. Es fließt Treibstoff vom Tank zum Vergaser bis das Reservelevel im Tank erreicht ist. RESERVE Wenn kein Treibstoff in der “ON” Position mehr zum Vergaser fließt muss auf “Reserve” umgeschalten werden. Danach stehen noch etwa 2 Liter Treibstoff zur Verfügung.
- Seite 9 Tankdeckel: Um den Tankdeckel zu öffnen müssen Sie die diesen gegen den Uhrzeigersinn drehen. Nach dem Tanken müssen Sie diesen im Uhrzeigersinn drehen um den Tank wieder zu schließen. Achtung: Verwenden Sie nur Treibstoff mit mindestens 95 Oktan oder höher. Warnung: Füllen Sie den Tank nie voll an.
- Seite 10 Seitenständer Der Seitenständer befindet sich auf der linken Seite des Fahrzeuges. Sollten Sie das Fahrzeug abstellen wollen, müssen Sie den Seitenständer mit dem Fuß hinunter drücken. Wenn Sie das Fahrzeug wieder anheben klappt der Ständer automatisch hinauf. Achtung: Stellen Sie Ihr Fahrzeug nicht auf losem Untergrund auf. Der Seitenständer könnte einsinken und das Fahrzeug dadurch umfallen.
- Seite 11 Handbremshebel und Fußbremspedal Wenn Sie den Handbremshebel zu sich ziehen wird das Vorderrad gebremst und das Bremslicht leuchtet auf. Wenn Sie auf das Fußbremspedal steigen wird das Hinterrad gebremst und das Bremslicht leutet auf. Sitzschloss Um den Sitzt zu öffnen müssen Sie den Schlüssel im Sitzschloss Uhrzeigersinn drehen.
- Seite 12 Kontrolle vor der Fahrt Kontrollieren Sie vor der Fahrt die folgenden Punkte. Unterschätzen Sie nicht die Wichtigkeit der folgenden Punkte. Inhalt Kontrolle gerade Lenker leichtgängig weist keine Beschädigungen auf korrektes Spiel bei Hand- und Fußbremshebel Bremssystem gute Dosierbarkeit keine unüblichen Widerstände und das richtige Öl Luftdruck Reifen Profiltiefe...
- Seite 13 Fahrhinweise Starten des Motors Kontrollieren Sie ob der Treibstoffhahn aufgedreht ist (“ ”) damit Treibstoff zum Vergaser laufen kann. Drehen Sie nun den Zündschlüssel in die “ON” Position (“ ”) und legen Sie den Leerlauf ein. Wenn der Motor kalt sein sollte, ziehen Sie den Choker und verwenden Sie den Kickstarter oder den Elektrostarter um den Motor zu starten.
- Seite 14 Fahren auf einer Steigung Wenn Sie auf einer Steigung fahren wird das Fahrzeug möglicherweise langsamer. Wechseln Sie auf einen niedrigeren Gang um die Leistung zu erhöhen. Wenn Sie Bergab fahren wechseln Sie früh genug auf einen niedrigeren Gang um genügend Motorbremswirkung zu erzeugen. Beachten Sie, dass die Motordrehzahl nicht zu hoch wird.
- Seite 15 Serviceintervalle Der unten angeführte Plan gibt Auskunft über die Serviceintervalle des Fahrzeuges bezugnehmend auf die gefahrenen kilometer. Kontrollieren Sie stets die Schmierung des Fahrzeuges wie in der Tabelle angeführt. Beachten Sie bitte, dass eimal im Jahr, spätestens einmal alle zwei Jahre oder vorher bei erreich der Kilometer, das Getriebeöl getauscht werden muss.
- Seite 16 Öl Wenn Ölkontrollleuchte aufleuchtet müssen umgehend Öl nachfüllen. Wie Sie am rechten Bild erkennen können, ist die Kappe durch einen Zug an der Lasche zu öffnen. Achtung: Als Motoröl empfehlen wir Shell Advance Scooter 2 da durch andere Öle der Motor beschädigt werden kann. Getriebeöl Getriebeölstand Kontrollieren...
- Seite 17 Kühlflüssigkeitsbehälter Kontrollieren Kühlflüssigkeitsstand Kühlflüssigkeitsbehälter bevor Sie das Fahrzeug in Betrieb nehmen. Der Behälter befindet sich rechts vor dem Tank am Rahmen fixiert. Achtung: Öffnen Sie den Wassertank niemals wenn der Motor heiß ist. Zündkerze Achtung: Ziehen Sie die Zündkerze nicht zu fest im Zylinder an um nicht das Gewinde am Zylinder zu beschädigen.
- Seite 18 Battery Die Fahrzeugbatterie ist eine wartungsfreie Batterie und ist linken Seite Fahrzeugs neben Luftfilterkasten angebracht. nicht nötig Flüssigkeitsstand oder die Säuremenge zu kontrollieren. Sollten Sie bemerken, dass die Batterie an Leistung verliert und ein starten kaum mehr möglich ist muss unbedingt ein autorisierter Händler kontaktiert werden.
- Seite 19 Gasspieleinstellung: Für die Gasspieleinstellung muss die Konterschraube (1) am Gasseil gelöst werden um mittels der Schraube (2) das Gasspiel einstellen zu können. Das Gasspiel am Gasdrehgriff sollte 10 bis 15° betragen. Wichtig ist allerdings das ein Gasspiel vorhanden ist. Sichern Sie die Einstellschraube (2) mittles der Konterschraube (1) am Gasseil gegen die Verdrehung.
- Seite 20 Antriebskette: Die Lebensdauer der Antriebskette hängt stark von der richtigen Schmierung und Spannung der Kette ab. Falsche oder unzureichende Wartung verkürzt die Lebensdauer und kann dazu führen das die Kette reißt. Kettenspieleinstellung: Beachten Sie insbesondere während der ersten 1000Km die Kettenspannung bei Ihrem Fahrzeug. Sollte die Kettenspannung nicht wie angeführt eingestellt sein muss diese wie unten angeführt eingestellt werden.
- Seite 21 Bremse Ihr Fahrzeug ist vorne und hinten mit Scheibenbremsen ausgestattet. Es ist unbedingt notwendig, dass die Bremsen regelmäßig kontrolliert werden. Bremsflüssigkeit Achtung: Es darf nur DOT 3 oder DOT 4 Bremsflüssigkeit in der Bremsanlage verwendet werden. Lassen Bremsflüssigkeit nicht offen stehen da diese der Luft Feuchtigkeit entzieht Wirkung...
- Seite 22 Bremssystem Vorderbremse Achtung: Wir empfehlen Ihnen die Bremsanlage (Vorderbremse, Hinterbremse, Wechsel der Bremsflüssigkeit, Wechsel der Bremsbeläge und einstellen der Bremsanlage) von einer autorisierten Fachwerkstätte machen zu lassen. Diese haben mehr Übung im Umgang mit Bremsanlagen und die Sicherheit steigt. Achtung: Die Scheibenbremsanlage ist eine Hochdruckbremsanlage.
- Seite 23 Luftfilter Reinigen Sie den Luftfilter regelmäßig. Sollten Sie mit Ihrem Fahrzeug in staubigen Gegenden unterwegs sein müssen Sie den Luftfilter häufiger reinigen. Öffnen Sie den Sitz und entfernen Sie diesen. Entfernen Sie die linke Abdeckung. Entfernen Sie alle Schrauben und entnehmen Sie den Filter. Reinigen Sie den Filter mit einem Filterreinigungsöl und lassen Sie den Filter trocknen.
- Seite 24 Austausch des Bremslichtes: Achtung: Bei Arbeiten an der Elektrik muss unbedingt die Zündung ausgeschalten sein. Schrauben Sie die Rücklichtabdeckung mittels eines Kreuzschraubendrehers herunter und wechseln Sie die Lampe unbedingt gegen eine mit der gleichen Spezifikation. Achtung: Die Verwendung einer stärkeren Lampe kann zu Schäden am elektrischen System führen. Austausch der Sicherung Die Hauptsicherung befindet sich neben der Batterie.
- Seite 25 Reifen Nur durch den richtigen Reifendruck kann Fahrstabilität und Sicherheit gewährleistet werden. Kontrollieren Sie regelmäßig den Reifendruck von Ihrem Fahrzeug. Achtung: Kontrollieren Sie den Reifendruck vor jeder Fahrt. Vorne Hinten Fahrer 1,75 Bar (172Kpa) 2,0 Bar (196Kpa) Fahrer + Sozius 2,0 Bar (196Kpa) 2,25 Bar (221Kpa) Achtung:...
- Seite 26 Stilllegung und Lagerung: Lagerung: Für eine Lagerung über einen längeren Zeitraum sollten Sie die folgenden Punkte beachten. Wechseln Sie die Öle im Fahrzeug. Schmieren SIe die Antriebskette. Leeren Sie den Treibstofftank und den Vergaser. Achtung: Sollten Sie das Fahrzeug länger als ein Monat Lagern ist es unbedingt notwendig, dass der Vergaser komplett geleert wird.
- Seite 27 Spezifikationen und technische Daten Abmessungen und Gewicht Länge: 2035mm Breite: 890mm Höhe: 1230mm Radstand: 1390mm Masse: 111Kg Motor Type: Einzylinder, Zweitakt, Wasserkühlung Motornummer: QJ1E40MB-2 Bohrung und Hub: 40.25mm×39mm Hubraum: 49,6ccm Leistung: 1.39kW/5500min-1 Drehmoment: 2.6Nm/3000min-1 Zündung: Verdichtung: 7.0:1 Starter: Elektro und Kickstarter Getriebe: Kupplung: Mehrscheiben- Ölbadkupplung, 6-Gang Klauenschaltung...
- Seite 28 Elektrisches System Batterie: 12V3AH Generator: kontaktloser Generator Scheinwerfer: 12V35/35W Rücklicht: 12V5/21W Blinkerlampe: 12V/10W Vorderes Parklicht: 12V/5W Kennzeichenbeleuchtung: 12V/5W Hupe: 12V1.5A Volume Maximale Geschwindigkeit: 45km/h Steigvermögen: 15° Zuladung: Fahrer plus Beifahrer Treibstofftank: Motoröl: Maximale Zuladung (kg): 150kg Treibstoff: Benzin (95Oct oder höher)
