Mediant 800B MSBR

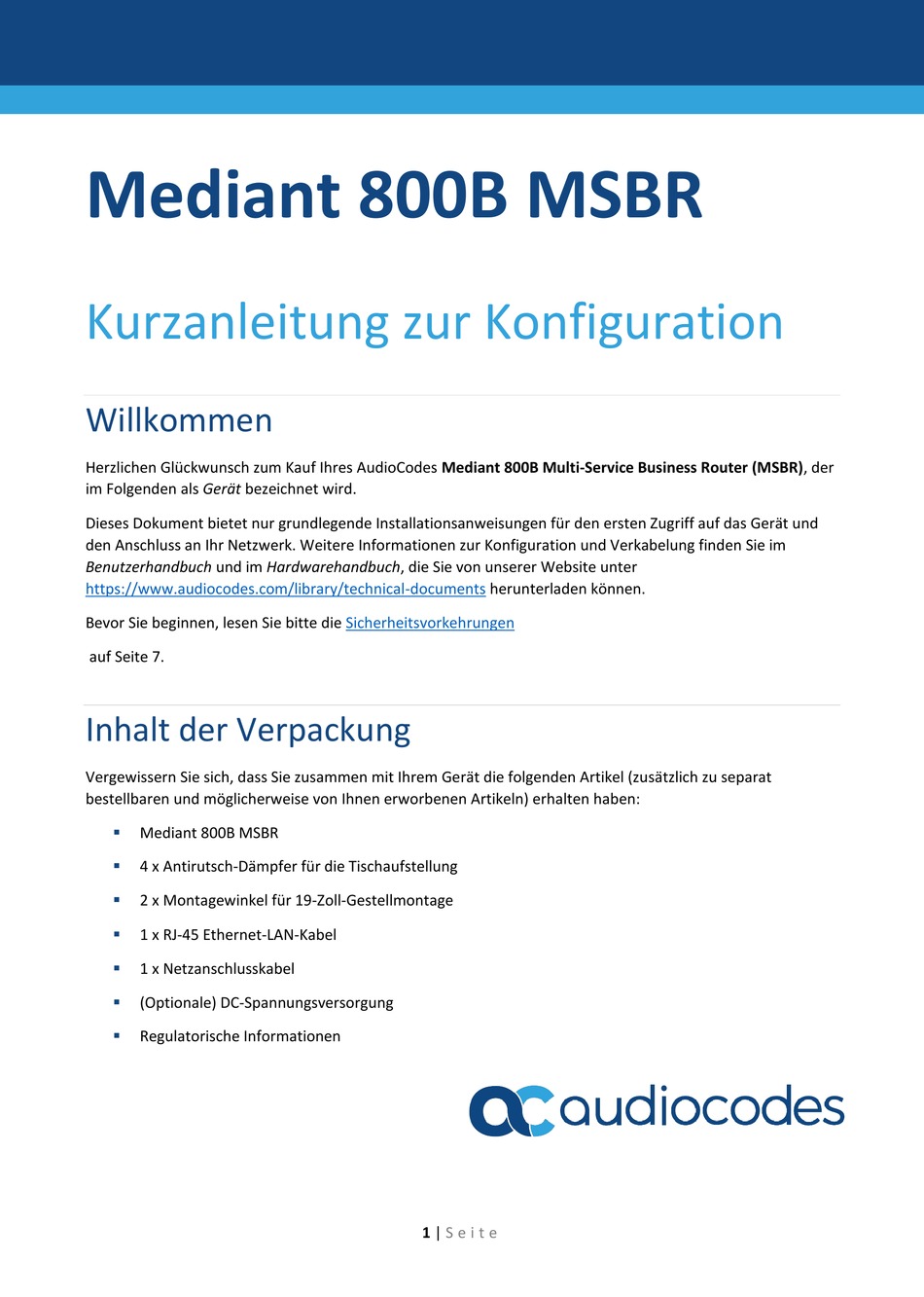

Kurzanleitung zur Konfiguration
Willkommen
Herzlichen Glückwunsch zum Kauf Ihres AudioCodes Mediant 800B Multi-Service Business Router (MSBR), der
im Folgenden als Gerät bezeichnet wird.
Dieses Dokument bietet nur grundlegende Installationsanweisungen für den ersten Zugriff auf das Gerät und
den Anschluss an Ihr Netzwerk. Weitere Informationen zur Konfiguration und Verkabelung finden Sie im
Benutzerhandbuch und im Hardwarehandbuch, die Sie von unserer Website unter
https://www.audiocodes.com/library/technical-documents
Bevor Sie beginnen, lesen Sie bitte die
auf Seite 7.
Inhalt der Verpackung
Vergewissern Sie sich, dass Sie zusammen mit Ihrem Gerät die folgenden Artikel (zusätzlich zu separat
bestellbaren und möglicherweise von Ihnen erworbenen Artikeln) erhalten haben:
Mediant 800B MSBR
4 x Antirutsch-Dämpfer für die Tischaufstellung
2 x Montagewinkel für 19-Zoll-Gestellmontage
1 x RJ-45 Ethernet-LAN-Kabel
1 x Netzanschlusskabel
(Optionale) DC-Spannungsversorgung
Regulatorische Informationen
herunterladen können.
Sicherheitsvorkehrungen
1 |
S e i t e
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AudioCodes Mediant 800B MSBR
Inhaltszusammenfassung für AudioCodes Mediant 800B MSBR
- Seite 1 Mediant 800B MSBR Kurzanleitung zur Konfiguration Willkommen Herzlichen Glückwunsch zum Kauf Ihres AudioCodes Mediant 800B Multi-Service Business Router (MSBR), der im Folgenden als Gerät bezeichnet wird. Dieses Dokument bietet nur grundlegende Installationsanweisungen für den ersten Zugriff auf das Gerät und den Anschluss an Ihr Netzwerk.
-
Seite 2: Beschreibung Der Gerätevorderseite
Beschreibung der Gerätevorderseite [Die Anzahl und Art der Schnittstellen hängt von der bestellten Hardwarekonfiguration ab.] WAN GE WAN GE-Portschnittstelle (RJ-45). (Grün) Leuchtet WAN-Verbindung hergestellt. (Grün) Blinkt Daten werden empfangen oder gesendet Keine WAN-Verbindung AC PWR (Grün) Leuchtet Netzspannung eingeschaltet und vom Gerät empfangen (Rot) Leuchtet Keine Spannungsversorgung DC PWR... -
Seite 3: Beschreibung Der Geräterückseite
Reset-Taste zum Zurücksetzen des Geräts oder Wiederherstellen der Werkseinstellungen. Um das Gerät auf die Werkseinstellungen zurückzusetzen: Halten Sie die Taste mit einer Büroklammer oder einem ähnlichen spitzen Gegenstand mindestens 12 Sekunden lang gedrückt (aber nicht länger als 25 Sekunden). CONSOLE Serielle RS-232-Schnittstelle (RJ-45). -
Seite 4: Aufstellung Des Geräts
Aufstellung des Geräts Sie können das Gerät auf einem Schreibtisch aufstellen, indem Sie die vier mitgelieferten Antirutsch-Puffer in die Nuten an der Unterseite des Geräts kleben. Alternativ können Sie das Gerät auch in ein normales 19-Zoll-Gestell einbauen. Bei der Gestellmontage wird das Gerät auf einen vorher montierten (nicht im Lieferumfang enthaltenen) Fachboden gestellt und anschließend mit den beiden mitgelieferten Montagebügeln am Gestellrahmen befestigt). - Seite 5 Verbinden Sie ein Erdungskabel (mindestens AWG 16) unter Verwendung der mitgelieferten Unterlegscheibe mit der Erdungsschraube auf der Rückseite des Geräts. Befestigen Sie das Kabel sicher mit einer UNC 6-32-Schraube. Verbinden Sie das andere Ende des Kabels mit einer Schutzerde. Hierbei sind die Vorschriften des Landes zu befolgen, in dem Sie Ihr Gerät installieren.
- Seite 6 Gleichspannungs-Netzteil: Stecken Sie den Gleichspannungsstecker in den auf der Rückseite des Geräts befindlichen Gleichspannungseingang (DC 12V). Achten Sie darauf, daß die Verriegelung nach oben zeigt (siehe folgende Abbildung) und im Eingang einrastet. Schließen Sie die Buchse des mitgelieferten Netzkabels an das AC/DC-Netzteil an. Stecken Sie den Netzstecker am anderen Ende des Kabels in eine normale Steckdose.
-
Seite 7: Sicherheitsvorkehrungen
Betreiben Sie das Gerät nur mit der auf dem Gehäuse angegebenen Art der Spannungsversorgung. Verwenden Sie zum Anschluss des DC-Eingangs nur das von AudioCodes gelieferte AC/DC-Netzteil. Die Installation des Gerätes muss in Übereinstimmung mit den nationalen Verdrahtungsvorschriften und den jeweiligen örtlichen Richtlinien erfolgen. - Seite 8 Website: https://www.audiocodes.com/ ©2019 AudioCodes Ltd. Alle Rechte vorbehalten. AudioCodes, AC, HD VoIP, HD VoIP Sounds Better, IPmedia, Mediant, MediaPack, What’s Inside Matters, OSN, SmartTAP, User Management Pack, VMAS, VoIPerfect, VoIPerfectHD, Your Gateway To VoIP, 3GX, VocaNom, AudioCodes One Voice und CloudBond sind Warenzeichen oder eingetragene Warenzeichen der AudioCodes Limited.
