KessTech ESM2 Anbauanleitung Seite 3

Harley-davidson dyna slipons

Werbung

04. Anschlussplan für KessTech Elektronik mit den Kabelfarben der Harley-Davidson Modelle.
Gelbes Kabel - Drehzahlsignal, Grünes Kabel - Geschwindigkeitssignal
MODELL
JAHR
EVO Dyna
-1995
EVO Dyna
1996-1999
TC88 Dyna
1999-2006
TC96 Dyna
2007-2011
TC103 Dyna
2012-
TC110 Dyna
2007-2011
TC110 Dyna
2012-
05. Sicherheitshinweise:
Nach ca. 200km sämtliche Auspuffschrauben nachziehen und bei jedem Kundendienst, klein
und groß alle 4.000km nachziehen, sonst kann keine Gewährleistung/Garantie übernommen
werden. Bei nachträglicher Änderung des Schalldämpfers erlischt die Fahrzeug- Betriebser-
laubnis.
06. Modellspezifische Besonderheiten:

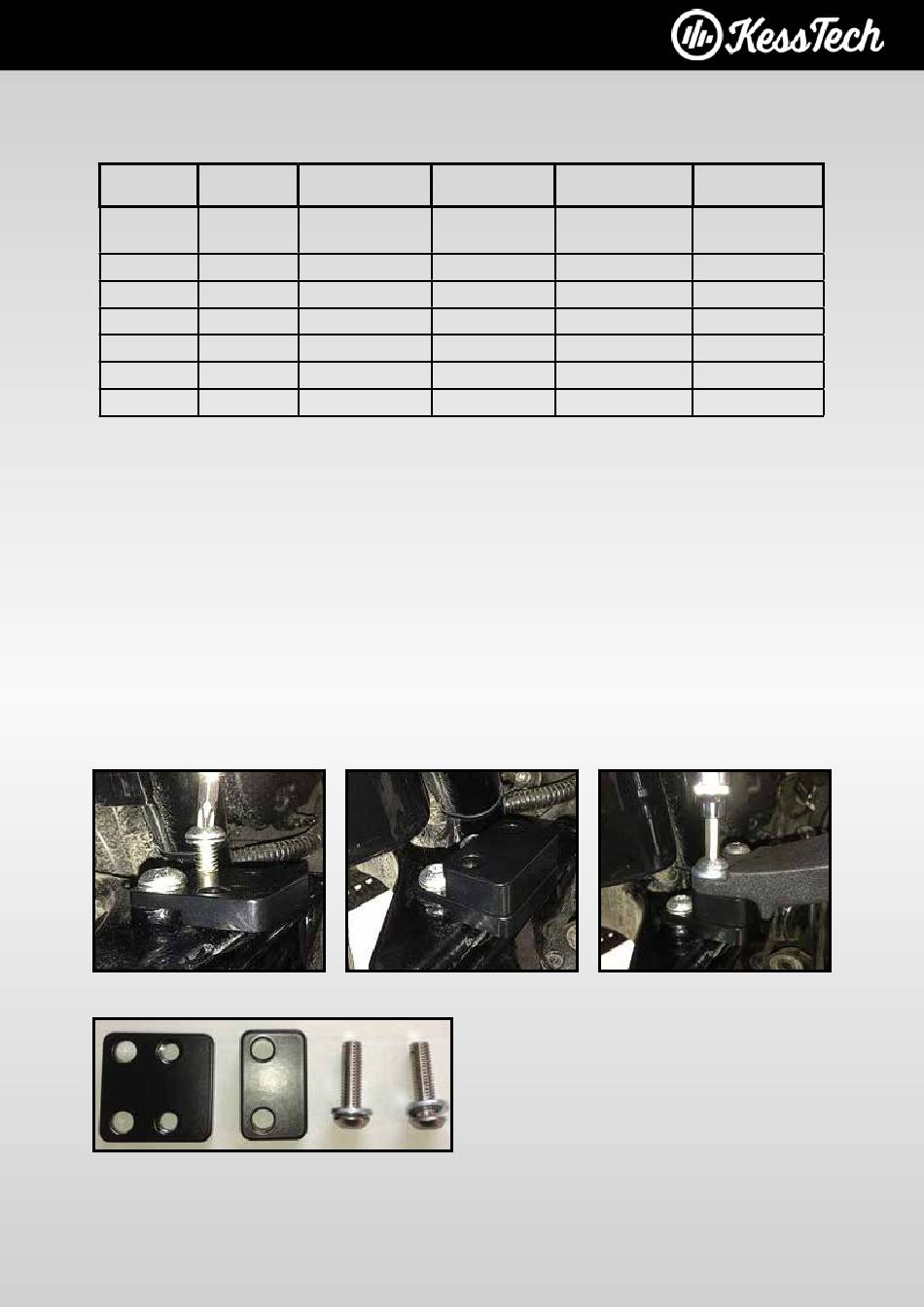

A.
Soziusfußrastenverlegung rechts
Die rechte Soziusfußraste demontieren. Die Fußrastenverlegungsgrundplatte mit OEM Schrau-
ben montieren und fest anziehen. Den Distanzblock auf die Grundplatte auflegen. Fußraste
und Distanzblock mit Schrauben M10x35 auf Grundplatte verschrauben.
HD DYNA SLIPONS ESM2 ESM3 06a
HD DYNA SLIPONS ESM2 ESM3 06d
PIN/
PIN/
GELBES KABEL
GRÜNES KABEL
pink
externer
Speedsensor
pink
weiß
29 blau / orange
33 weiß / grün
29 blau / orange
33 weiß / grün
2 grün / blau
4 hellgrün / gelb
29 blau / orange
33 weiß / grün
2 grün / blau
4 hellgrün / gelb
HD DYNA SLIPONS ESM2 ESM3 06b
INFORMATION
ZÜNDUNGSPLUS
orange / weiß
orange / weiß
orange / weiß
orange / weiß
schwarzer Stecker
orange / weiß
orange / weiß
schwarzer Stecker
orange / weiß
HD DYNA SLIPONS ESM2 ESM3 06c
