Anbauanleitung

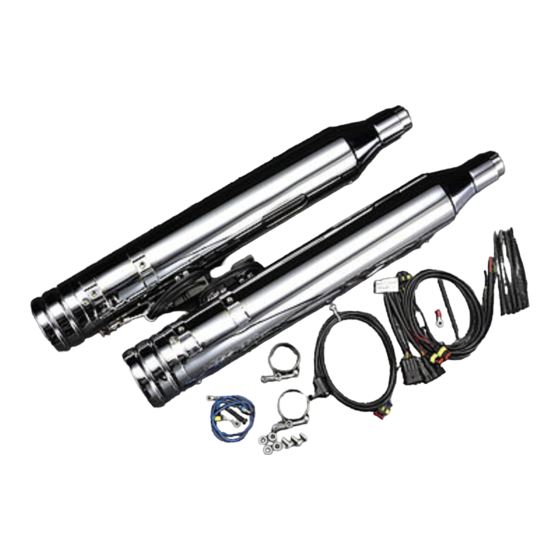

KessTech Abgasanlage ESE
für Harley-Davidson Touring EURO5
Version: 05/2021

Werbung

loading

Verwandte Anleitungen für KessTech ESE

Inhaltszusammenfassung für KessTech ESE

  • Seite 1 Anbauanleitung KessTech Abgasanlage ESE für Harley-Davidson Touring EURO5 Version: 05/2021...
  • Seite 2 Ob eine Montage von weiteren Zubehörteilen zusammen mit einer KessTech Abgasanlage möglich und weiterhin legal ist, kann KessTech nicht beurteilen und übernimmt daher auch keine Garantie oder Haftung. Unser Technischer Support beantwortet gerne Deine Fragen. Du kannst ihn unter dieser E-Mail-Adresse erreichen: techsupport@the-mec.com.
  • Seite 3 Demontage verschiedener Teile – Vorbereitung für die Montage der Abgasanlage 1. Satteltaschen rechts und links abnehmen. 2. Rahmenabdeckungen rechts und links abnehmen. 3. Schraube des Soziussitzes entfernen und anschließend Sitz 4. Demontage des rechten und linken Endschalldämpfers: abnehmen. 4.1. Rechte und linke Endschalldämpfer-Schelle lockern. Schrauben des Halters entfernen (2 auf jeder Seite).
  • Seite 4 7.2. Schraube von der Konsolenanzeige (Sitzseite) entfernen. 7.3. Konsole auf einem Tuch auf den Sitzbereich legen. 3/8“ 8. Tank entfernen: 8.2. Schrauben vorne am Tank entfernen (an jeder Seite 8.1. Benzinpumpe abziehen. eine). 1/2“ 8.3. Schrauben hinten am Tank (Mitte) entfernen (2 Stück). 8.4.
  • Seite 5 Anbau der KessTech Abgasanlage 1. ESD-Dichtungen in KessTech-Endschalldämpfer schieben, Endschalldämpfer mit Klebeband schützen. KessTech Endschalldämpfer mit den mitgelieferten Endschalldämpfer-Schellen auf die Krümmer stecken und leicht anziehen. Noch nicht festziehen. Klebeband entfernen. Rechte Seite: 13mm Linke Seite: 10mm 2. KessTech Endschalldämpfer unter Zuhilfenahme der 3.
  • Seite 6 Tank bis unter den Sitz verlegen (Kabelkanal anziehen. nutzen). Mit Kabelbindern befestigen. 5/31“ 4. KT ESE Elektronik unter dem Sitz platzieren und alle 5. Den 6-poligen KT-Kompaktstecker (A) zu der linken Seite Kompaktstecker verbinden. des Rahmens zum 6-poligen Data-Link Kompaktstecker (grau, B) verlegen.

  • Seite 7: Schnellverschluss Der Benzinleitung Wieder Verbinden:

    Demontierte Teile in umgekehrter Reihenfolge wieder montieren 1. Tank: 1.1. Tank auf dem Rahmen platzieren, demontierte Schrauben wieder anbringen (rechts, links, zwei vorne). Schrauben festziehen (20,3-27,1Nm). 1/2“ 1/2“ 1.2. Konsole auf dem Tank platzieren, vordere und hintere 1.3. Schnellverschluss der Benzinleitung wieder verbinden: Schraube wieder anbringen und festziehen (hintere Benzinleitung in den Chrom-Schnellverschluss drücken Schraube: 4,1-6,8Nm, vordere Schraube: 2,3-3,4Nm).

  • Seite 8: Medium Mode (Nur Während Der Fahrt Verfügbar): Indem

    4. Zusatzfunktion: Power-Feature 5. Zusatzfunktion: Active Engine Protection Im OFF und MEDIUM Mode ist ein zusätzlicher Wenn ESE im OFF Mode merkt, dass der Fahrzeugmotor Leistungsschub verfügbar. ESE erkennt automatisch, immer heißer wird (zum Beispiel an einer roten Ampel) wenn der Fahrer (zum Beispiel bei einem öffnet die Klappe automatisch ein Stück, um den...
