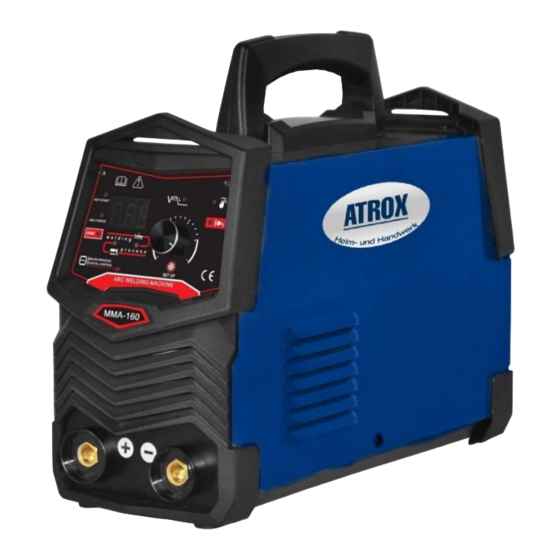

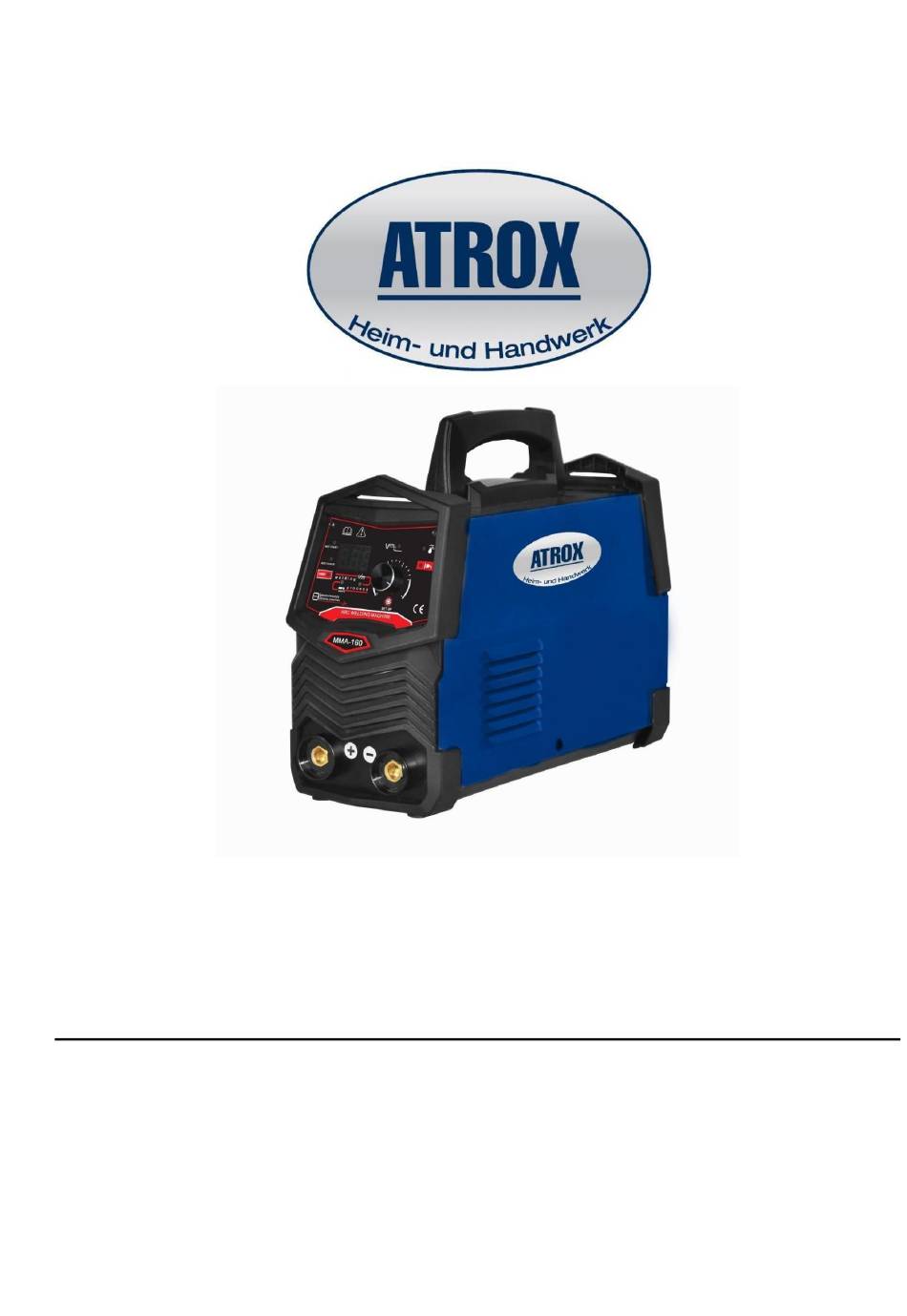

- Seite 1 ATROX Lichtbogenschweißgerät mit Digitalanzeige Betriebs-, Wartungs- und Pflegeanweisungen Modell: 3783 Artikelnummer: AY3783 Gerätekennung: MMA-160 Importeur: ARTE Living GmbH - Boschring 13 - 91161 Hilpoltstein, Deutschland - 1 -...
-
Seite 2: Sicherheits- Und Warnhinweise
SICHERHEITS- UND WARNHINWEISE Verwendung von Symbolen Dieses Handbuch enthält wichtige Informationen, die Sie lesen und verstehen müssen, um IHRE SICHERHEIT und DEN BESTIMMUNGSGEMÄSSEN BETRIEB DES GERÄTS zu gewährleisten. Die folgenden Symbole helfen Ihnen dabei, diese wichtigen Informationen schnell zu erkennen. Bitte lesen Sie das Handbuch und beachten Sie diese Abschnitte besonders. - Seite 3 Schweißrauch und Gase können Luft verdrängen und den Sauerstoffgehalt senken, was zu Verletzungen oder zum Tod führen kann. Vergewissern Sie sich, dass die Atemluft sicher ist. Führen Sie keine Schweißarbeiten an beschichteten Metallen wie verzinktem Metall, blei- oder cadmiumbeschichtetem Stahl, durch, es sei denn, die Beschichtung wurde vom Schweißbereich entfernt, der Bereich wird gut belüftet, und es wird im Bedarfsfall ein Atemgerät mit Luftzufuhr verwendet.
-
Seite 4: Einführung
DSP-TECHNOLOGIE Das Schweißgerät mit digitalem Signalprozessor (DSP) wird durch eingebettete Mikroprozessoren gesteuert, analoge Steuerung traditionellen Inverterschweißgeräts durch eine digitale Steuerung (DSP) ersetzen. Auf diese Weise werden softwarebasierte Funktionen anstelle von hardwarebasierten Funktionen umgesetzt. Das bedeutet, dass die Parameter des Schweißlichtbogens in digitaler, intelligenter Form bereitgestellt werden können und die Funktionen mit digitalen Signalen abgerufen werden können. -
Seite 5: Vorderes Bedienfeld
Vorderes Bedienfeld Positive Polarität Negative Polarität EINRICHTUNG HEISSSTART LICHTBOGE NKRAFT EINRIC HTUNG DIGITALE MIKROPROZESSOR EINSTELLUNG EINRICHTUN LICHTBOGENSCHWEISSGERÄT Mit diesem Knopf werden alle Schweißfunktionen und -parameter eingerichtet und eingestellt. Der Strom kann direkt beim Einschalten des Schweißgeräts eingestellt werden. Drücken Sie kurz den Knopf, um die Funktionen auszuwählen für: Heißstart ˃ Lichtbogenkraft ˃... -
Seite 6: Mma-Schweißen
Auswahl des Schweißverfahrens: MMA Auswahl des Schweißverfahrens: WIG Lift Einschalten. Dieses Display zeigt an, dass das Schweißgerät den Selbsttest beim Einschalten durchführt (POST). Bitte beachten Sie vor dem Schweißen: Das intelligente Schweißgerät verfügt über eine Schlafmodus-Funktion. Wird das Gerät 30 Minuten lang nicht benutzt, wechselt es in den Schlafmodus und schaltet sich bald automatisch aus. -
Seite 7: Wig-Schweißen
Lichtbogenlänge Um den Lichtbogen zu zünden, sollte die Elektrode leicht über das Werkstück geschabt werden, bis der Lichtbogen entsteht. Es gibt eine einfache Regel für die richtige Lichtbogenlänge: Es sollte der kürzeste Lichtbogen sein, der für eine gute Oberfläche der Schweißnaht sorgt. Ein zu langer Lichtbogen verringert den Einbrand, erzeugt Spritzer und sorgt für eine raue Oberfläche der Schweißnaht. -
Seite 8: Fehler Und Lösungen
WIG-LIFT-Arbeitsdiagramm Gasflasche (Argon) WIG-Brenner Erdungsklemme WICHTIG! - Wir empfehlen Ihnen dringend, Ihr Gerät vor der Inbetriebnahme auf Gaslecks zu überprüfen. Wir empfehlen Ihnen, das Flaschenventil zu schließen, wenn das Gerät nicht benutzt wird. FEHLER UND LÖSUNGEN Fehlercode Problem Ursache Lösung POST-Störung Kurzschlussstrom am Ausgang 1. -
Seite 9: Wartung
WARTUNG Die folgenden Wartungsmaßnahmen erfordern ausreichende Fachkenntnisse in der Elektrotechnik und umfassende Sicherheitskenntnisse. Betreiber sollten über gültige Qualifikationsnachweise verfügen, die ihre Fähigkeiten und Kenntnisse belegen können. Stellen Sie sicher, dass das Eingangskabel des Geräts von der Stromversorgung getrennt ist, bevor Sie das Schweißgerät öffnen (1) Überprüfen Sie in regelmäßigen Abständen, ob die Anschlüsse des internen Stromkreises in gutem Zustand sind (insbesondere die Stecker). -
Seite 10: Konformitätserklärung
Gerät aufgrund dessen Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entsprechen. Eine Modifikation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung. Modellnummer: 3783 Gerätekennung: MMA-160 Artikelnummer: AY3783 Einschlägige EG-Richtlinien: 2014/35/EU (Niederspannung) 2014/30/EU (elektromagnetische Verträglichkeit)
