Installieren Der Wwan-Karte - Dell Latitude 7530 Servicehandbuch

2. Entfernen Sie die Schraube (M2x2,5), mit der die WWAN-Kartenhalterung an der Hauptplatine befestigt ist.
3. Heben Sie die WWAN-Kartenhalterung von der Hauptplatine.
4. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte.
5. Ziehen Sie die WWAN-Karte aus dem M.2-Kartensteckplatz auf der Hauptplatine und entfernen Sie sie.

Installieren der WWAN-Karte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

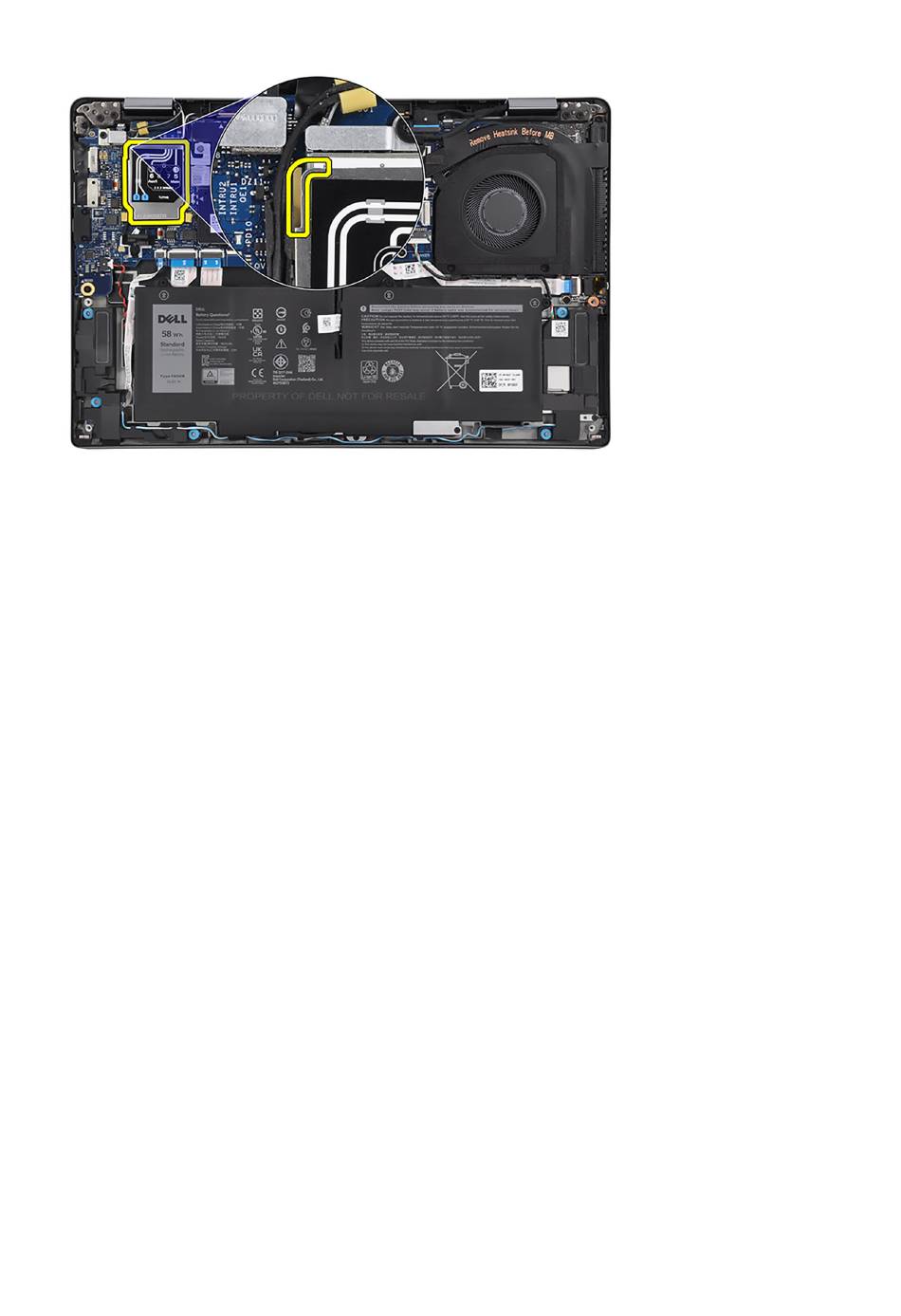

Die nachfolgenden Abbildungen zeigen die Position der WWAN-Karte und stellen das Installationsverfahren bildlich dar.
26 Entfernen und Einbauen von Komponenten
