Rudolf STROBL Strocomp 433 Betriebsanleitung Seite 91

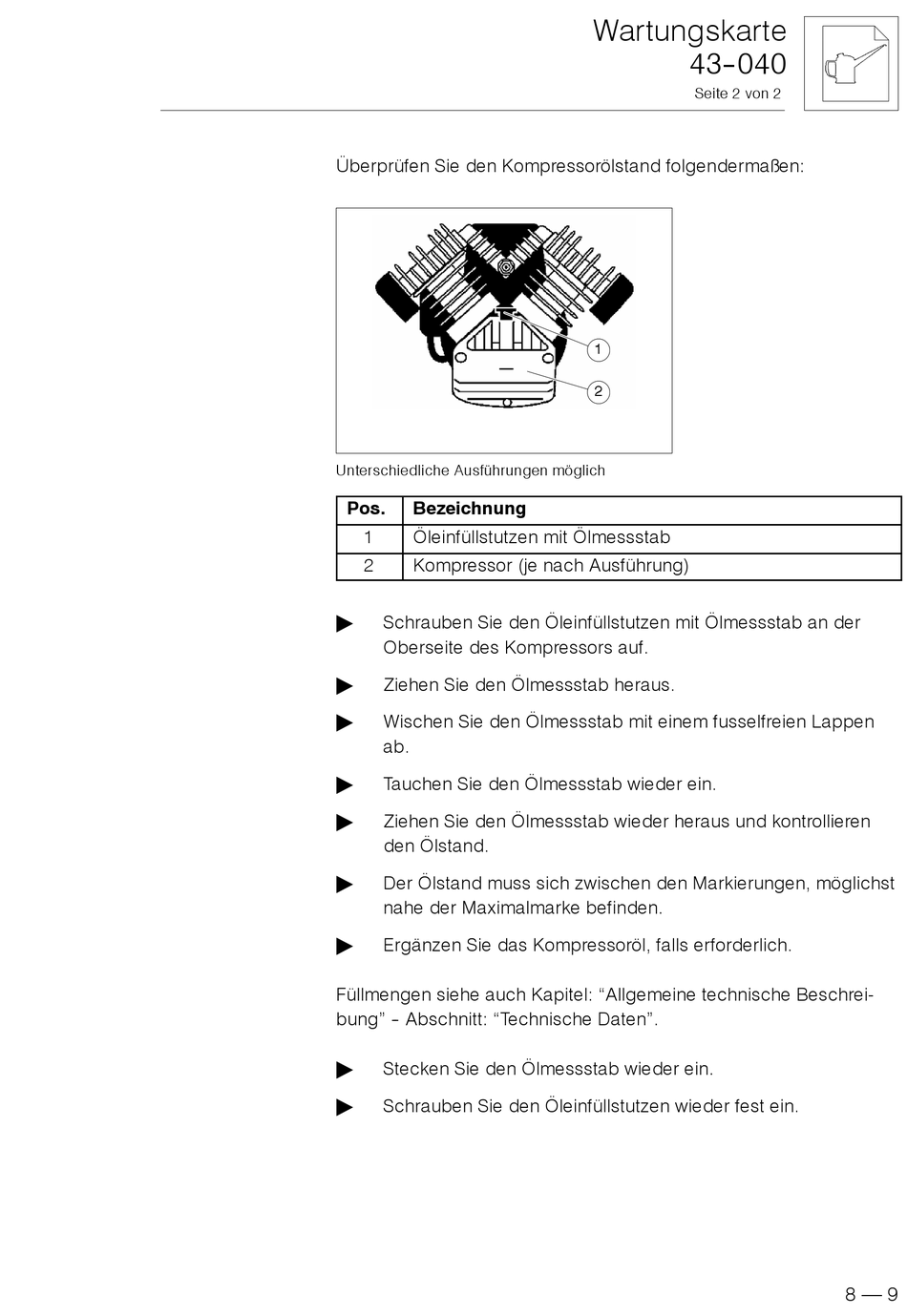

Überprüfen Sie den Kompressorölstand folgendermaßen:
Unterschiedliche Ausführungen möglich
Pos. Bezeichnung
1 Öleinfüllstutzen mit Ölmessstab
2 Kompressor (je nach Ausführung)
" Schrauben Sie den Öleinfüllstutzen mit Ölmessstab an der
Oberseite des Kompressors auf.
" Ziehen Sie den Ölmessstab heraus.
" Wischen Sie den Ölmessstab mit einem fusselfreien Lappen
ab.
" Tauchen Sie den Ölmessstab wieder ein.
" Ziehen Sie den Ölmessstab wieder heraus und kontrollieren
den Ölstand.
" Der Ölstand muss sich zwischen den Markierungen, möglichst
nahe der Maximalmarke befinden.
" Ergänzen Sie das Kompressoröl, falls erforderlich.
Füllmengen siehe auch Kapitel: "Allgemeine technische Beschrei-
bung" - - Abschnitt: "Technische Daten".
" Stecken Sie den Ölmessstab wieder ein.
" Schrauben Sie den Öleinfüllstutzen wieder fest ein.
Wartungskarte
43- -040
Seite 2 von 2
1
2
8 — 9
