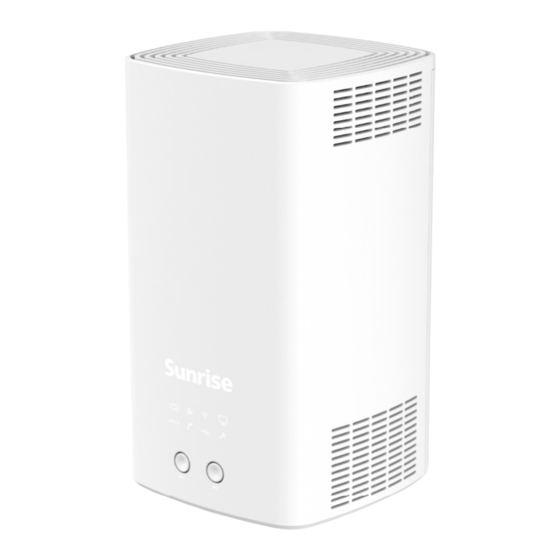

Seite 1 Sunrise Internet Box Fiber Handbuch...
Seite 2: In Dieser Anleitung Verwendete Symbole
Zugang zu diesen Funktionen im Lese- und Schreibmodus für alle Netzwerkparameter. Hinweis Die Konfiguration der Sunrise Internet Box Fiber über die Webschnittstelle wird detailliert in Kapitel 3 beschrieben. Wichtig In diesem Benutzerhandbuch ist die Sunrise Internet Box Fiber in XGSPON (Fiber) beschrieben. In dieser Anleitung verwendete Symbole Symbole Beschreibung Hier finden Sie wichtige Informationen, die Sie berücksichtigen sollten.
Seite 3 Hinweise zur Verwendung dieses Dokuments Diese Bedienungsanleitung ist in Kapitel und Anhänge gegliedert. Diese Kapitel und Anhänge decken die folgenden Themen ab: Kapitel 1 Präsentation der Geräte von Sunrise Internet Box Fiber Kapitel 2 Beschreibung der Geräte von Sunrise Internet Box Fiber Kapitel 3 Konfiguration von Sunrise Internet Box Fiber über HTTP...
Seite 4: Inhaltsverzeichnis
2.1.1 Buchsen und Tasten ........................13 2.1.2 LED-Symbole ..........................14 2.2 Nutzung der einzelnen Anschlüsse der Sunrise Internet Box Fiber ..........16 2.3 Sicherheitshinweise für die Installation .................... 17 2.4 Installation Ihrer Sunrise Internet Box Fiber ..................18 2.4.1 Gerät anschliessen und einschalten ..................... 18 2.4.2...
Seite 5 Druckerfreigabe .......................... 135 3.10 Services ............................. 140 3.10.1 Anrufbeantworter ........................140 3.10.2 Telefonbuch ..........................146 Internetzugang ........................... 149 Glasfasermodus ........................150 5.1 Verbindung Ihrer Sunrise Internet Box Fiber über den SFP-Port ..........151 Benutzerhandbuch zu Sunrise Internet Box Seite 5...
Seite 6 Anhang A – Problemlösung ......................152 Anhang B – Sicherheitshinweise ....................162 Anhang C – Umweltschutz ......................163 Anhang D – Technische Daten ......................164 Anhang E – Glossar ......................... 168 Anhang F – Anschlusstechnik ......................171 Seite 6 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 7 Abbildung 1.1 – Übersicht Heimnetzwerk ..........................9 Abbildung 2.1 – Ansicht der Sunrise Internet Box Fiber ...................... 12 Abbildung 2.2 – Verbindung der Anschlüsse der Sunrise Internet Box Fiber ..............16 Abbildung 2.3 - Fiber / Telefonanschlüsse / Stromanbindung ..................... 20 Abbildung 2.4 –...
Seite 8: Einleitung
Schnittstellen (IEEE 802.11n, 802.11ac und 802.11ax) aus über ein XGSPON-Netz (Glasfaser) Breitbandzugang zum Internet zu erhalten. Der SFP-Port der Sunrise Internet Box Fiber ist für die Verbindung mit einer externen Network Termination Unit (ONT Media Converter) für Glasfaser vorgesehen. Ein Glasfaser-SFP-Dongle wird ebenfalls direkt an den SFP-Port angeschlossen, um einen Internetzugang herzustellen.
Seite 9: Abbildung 1.1 - Übersicht Heimnetzwerk
Abbildung 1.1 – Übersicht Heimnetzwerk Benutzerhandbuch zu Sunrise Internet Box Seite 9...
Seite 10: Lieferumfang Der Sunrise Internet Box Fiber
1.2 Lieferumfang der Sunrise Internet Box Fiber Der Lieferumfang der Sunrise Internet Box Fiber umfasst folgende Elemente (der tatsächliche Inhalt kann variieren): Fiber-Kabel LAN-Kabel (CAT 6a) Adapter Wandmontage 2 Schrauben SFP Transceiver Netzteil mit Sunrise Internet Stromkabel Box Fiber Element...
Seite 11: Mindest-)Anforderungen
1.3 (Mindest-)Anforderungen Damit Sie die Sunrise Internet Box Fiber verwenden können, müssen folgende Mindestanforderungen erfüllt sein: • Internetzugang (Glasfaser) • eine Steckdose • ein Computer mit: einer Wi-Fi 802.11n-, -802.11ac- oder -802.11ax-Schnittstelle oder einer Ethernet-Schnittstelle (10BASE-T oder 10/100BASE-T oder 10/100/1000BASE-T oder 10/100/1000/10000BASE-T).
Seite 12: Beschreibung Der Sunrise Internet Box Und Geräteinstallation
2 Beschreibung der Sunrise Internet Box und Geräteinstallation 2.1 Beschreibung Die folgende Abbildung zeigt die Sunrise Internet Box Fiber. Abbildung 2.1 – Ansicht der Sunrise Internet Box Fiber Seite 12 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 13: Buchsen Und Tasten
Frontansicht Rückansicht Beschriftung Bedeutung Oben Kurz drücken (weniger als 2 s), um in den Paging-Modus der Sunrise Internet Box Fiber zu wechseln. DECT Lang drücken (mehr als 2 s), um in den DECT-Kopplungsmodus der Sunrise Internet Box Fiber zu wechseln.
Seite 14: Led-Symbole
Ansicht von unten Kurz drücken (weniger als 10 s), um einen Neustart der Sunrise Internet Box durchzuführen. Lang drücken (mehr als 10 s), um die Sunrise Internet Box Fiber auf die Reset Werkseinstellungen zurückzusetzen. Hinweis: Langes Drücken löscht sämtliche persönliche Konfigurationsdaten auf Ihrer Sunrise Internet Box: Passwort, Konfiguration etc.
Seite 15 Status Bedeutung Symbol Durchgehend Wi-Fi an Easy-Pairing (WPS) ist aktiv (auch für Kopplung mit Sunrise Blinkt schnell TV Box UHD). Wenn die Wi-Fi LED im laufenden Betrieb blinkt, können folgende Massnahmen - in der hier beschriebenen Reihenfolge - helfen das Problem zu beheben: 1.
Seite 16: Nutzung Der Einzelnen Anschlüsse Der Sunrise Internet Box Fiber
2.2 Nutzung der einzelnen Anschlüsse der Sunrise Internet Box Fiber Abbildung 2.2 – Verbindung der Anschlüsse der Sunrise Internet Box Fiber Seite 16 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 17: Sicherheitshinweise Für Die Installation
• Öffnen Sie nie das Netzteil, denn dies kann lebensgefährliche Folgen haben. • Die Sunrise Internet Box Fiber wird mit einem eigenen Netzteil geliefert. Verwenden Sie kein anderes • Netzteil. Dieses Netzteil der Schutzklasse 2 benötigt keine Erdung. Das Stromnetz sollte den auf der Etikette •...
Seite 18: Installation Ihrer Sunrise Internet Box Fiber
2.4 Installation Ihrer Sunrise Internet Box Fiber 2.4.1 Gerät anschliessen und einschalten Schließen Sie zunächst das Ende des mit dem Gerät gelieferten Netzteilkabels an die POWER-Buchse Ihrer Sunrise Internet Box Fiber an. Schließen Sie das andere Ende des Netzteilkabels an eine nahe gelegene Steckdose an.
Seite 19: Das Glasfaserkabel Verbinden
2.4.2 Das Glasfaserkabel verbinden Entfernen Sie die Schutzkappe vom SFP Modul an der Rückseite der Sunrise Internet Box Fiber Entfernen Sie die Schutzkappe des Glasfaserkabels mit der Flagge “BOX” and stecken Sie es in das SFP Modul an der Rückseite der Sunrise Internet Box Fiber Öffnen Sie die Kappe am Glasfaseranschluss der Wand (OTO Anschluss).
Seite 20: Das Telefon Anschliessen
2.4.3 Das Telefon anschliessen Verbinden Sie ein herkömmliches analoges Telefongerät mit der Buchse TEL 1 Ihrer Sunrise Internet Box Fiber, wie in dargestellt. Abbildung 2.3 Verbinden Sie ein weiteres herkömmliches analoges Telefongerät mit der Buchse TEL 2 Ihrer Sunrise Internet Box, wie in dargestellt.
Seite 21: Eine Set-Top-Box (Stb) An Ihre Sunrise Internet Box Anschliessen
Installationsweisen enthält auch die Installationsanleitung für die Sunrise TV- Box. Schliessen Sie das Ende eines Ethernet-Kabels (RJ45/RJ45) an einen der Ethernet- Anschlüsse (10 Gbit/s, Gigabit Ethernet 1-3) Ihrer Sunrise Internet Box Fiber an. Stecken Sie das andere Ende des Kabels in die Sunrise TV Box ein. TV-Gerät...
Seite 22: Abbildung 2.5 - Anschluss Der Set-Top-Box Im Wi-Fi-Modus
Drücken Sie mehr als 10 Sekunden lang die „Wi-Fi“-Taste auf der Frontseite der Sunrise Internet Box Fiber. Auf diese Weise wird das Easy-Pairing der Sunrise Internet Box Fiber über Wi-Fi auf der Sunrise TV Box gestartet. Es wird kein Ethernet-Kabel benötigt.
Seite 23: Standardkonfiguration
2.5 Standardkonfiguration In diesem Kapitel werden die Parameter erläutert, die in Ihrer Sunrise Internet Box Fiber standardmässig eingestellt sind, wenn sie das Werk verlässt. Diese Standardparameter wurden möglicherweise durch eine spezielle Vorkonfiguration Ihrer Sunrise Internet Box Fiber verändert. 2.5.1 Standardpasswort...
Seite 24: Information / Konfiguration
Die Konfiguration der Sunrise Internet Box Fiber kann über eine Ethernet-Verbindung (10Gbits/s oder Ethernet Gigabit 1-3) oder über die Wi-Fi-Verbindung erfolgen, je nach verwendetem Gerät (Computer, Tablet etc.). Ihre Sunrise Internet Box Fiber wird anschliessend mittels eines einfachen Webbrowsers (z. B. Firefox, Google Chrome oder Microsoft Edge) konfiguriert. Hinweis Die DHCP-Server-Funktion der Sunrise Internet Box ist standardmässig...
Seite 25 Sie bitte sicher, dass Sie sich mit einer der Haupt- SSIDs verbinden (die standardmässig vorgegebenen SSIDs finden Sie auf der Unterseite der Sunrise Internet Box Fiber auf der Produktetikette). Der Zugriff mittels Verbindung über das WLAN für Gäste (Abschnitt 3.7.2) ist nicht möglich.
Seite 26 Der Willkommensbildschirm der Sunrise Internet Box Fiber erscheint. Sunrise_Wi-Fi_A1B2C3 0312345678 Sunrise_Guest_Wi-Fi_A1B2C3 Sunrise_TV_A1B2C3 Seite 26 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 27: Beschreibung
Schaltfläche zum Wechseln zwischen einfachem Modus und Expertenmodus. Im Expertenmodus werden mehr Einstellungen angezeigt. Von der Benutzeroberfläche abmelden. Hier werden die Geräte angezeigt, die mit Ihrer Sunrise Internet Box Fiber verbunden sind. Durch Klicken auf die Gerätesymbole gelangen Sie zum Konfigurationsmenü.
Seite 28: Automatische Abmeldung Von Der Benutzeroberfläche
3.1.1 Automatische Abmeldung von der Benutzeroberfläche Um die Benutzeroberfläche vor Sicherheitsangriffen zu schützen, meldet die Sunrise Internet Box Fiber einen Benutzer automatisch ab, wenn 10 Minuten lang kein Element angeklickt wird. Innerhalb der letzten Minute werden Sie aufgefordert, fortzufahren: Klicken Sie auf "Weiter", wenn Sie die Benutzeroberfläche weiter nutzen möchten.
Seite 29: Empfehlungen
Klicken Sie auf diese Schaltfläche, um einen Eintrag im nichtflüchtigen (Flash-) Speicher der Sunrise Internet Box Fiber zu speichern. Hinweis: Der Wert wird sofort übernommen. Ein Neustart der Sunrise Internet Box ist nicht erforderlich. Grundprinzipien: Um diese Anleitung leicht lesbar und verständlich zu gestalten, wird darauf verzichtet, jedes Mal zu wiederholen, dass Sie Anwenden drücken müssen, wenn...
Seite 30: Gerätekonfiguration
3.3 Gerätekonfiguration Auf die Geräteeinstellungen kann vom Willkommensbildschirm aus zugegriffen werden, indem Sie auf Meine Sunrise Internet Box klicken: Dieses Kapitel enthält folgende Menüs: • Geräteinformation (siehe Abschnitt 3.3.1) • DHCP (nur im Expertenmodus; siehe Abschnitt3.3.2) • DNS (nur im Expertenmodus; siehe Abschnitt 3.3.3) •...
Seite 31: Geräteinformation
3.3.1 Geräteinformation 3.3.1.1 Allgemein Zweck: In diesem Menü werden Ihnen die grundlegenden Informationen zu Ihrer Sunrise Internet Box Fiber angezeigt. • Im Menü Geräteinformation wählen Sie Allgemein. Der folgende Bildschirm wird angezeigt: Hinweis Zu Ihrer Information und für eventuelle Rückfragen der Kundenhotline finden Sie hier die aktuell installierte Software-Version (auch „Firmware“...
Seite 32: Dhcp Gültigkeitszeitraum
3.3.1.2 Statistiken Zweck: In diesem Menü werden alle statistischen Daten der Sunrise Internet Box angezeigt. Dieses Menü enthält Informationen über: • LAN Layer 1 • WAN Layer 3 Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus"...
Seite 33 Im Menü Geräteinformation wählen Sie ARP. Der folgende Bildschirm wird angezeigt. Hinweis Die maximale Anzahl von anschliessbaren Geräten an die Sunrise Internet Box Fiber hängt unter anderem von der Auslastung des Arbeitsspeichers ab. Sie kann in der Praxis je nach Verwendung anderer Funktionen (z.B. WLAN, Telefonie) unterschiedlich sein.
Seite 34: Dhcp
3.3.2 DHCP Zweck: Im Menü DHCP Ihrer Sunrise Internet Box können Sie jedem mit Ihrem lokalen Netzwerk verbundenen Gerät eine IP-Adresse zuordnen. Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche.
Seite 35: Aktivieren
Wichtig Nachdem Sie die Konfiguration z. B. des IP-Adress- und/IP-Pool-Bereichs geändert haben, müssen Sie auf "Anwenden" klicken und die Sunrise Internet Box Fiber neu starten (oder alle Geräte von der SIB Fiber trennen und erneut verbinden). Dies stellt sicher, dass die Änderungen ausgeführt werden und alle angeschlossenen Geräte anhand der geänderten Konfiguration eine neue IP-...
Seite 36 Nachdem Sie einem Client Ihres Heimnetzwerks eine statische IP-Adresse zugewiesen haben, müssen Sie auf "Anwenden" klicken, um sicherzustellen, dass die Änderungen ausgeführt werden. Andernfalls werden Sie aufgefordert, das Verlassen der Seite zu bestätigen, ohne Ihre Änderungen zu speichern: Seite 36 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 37: Dns
Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche. • Im Menü Meine Sunrise Internet Box wählen Sie DNS. Der folgende Bildschirm wird angezeigt. Feld Aktion Standardwert Klicken Sie auf die Schaltfläche AN/AUS, um den...
Seite 38: Dyndns
3.3.4 DynDNS Zweck: Ermöglicht anderen Internetsurfern den Zugriff auf Ihre Sunrise Internet Box Fiber (die keine feste IP-Adresse, sondern nur einen DNS-Eintrag hat) über einen Dynamic-DNS- Anbieter, z. B. dyndns.org. Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus"...
Seite 39 Beispiel: Wenn Sie den Namen „Schmetterling“ eingeben, fügt der Dynamic-DNS-Anbieter (zum Beispiel dyndns.org) diesen Namen in den Domainnamen ein (schmetterling.dyndns.org). Der Internetsurfer, der auf Ihre Sunrise Internet Box Fiber zugreifen will, erhält vom Dynamic-DNS- Anbieter die dynamische, von Sunrise zugewiesene IP-Adresse (Übersetzung des Domainnamens) Ihrer Internet Box.
Seite 40: Routing
Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche. • Im Menü Meine Sunrise Internet Box wählen Sie Routing. Der folgende Bildschirm wird angezeigt. Seite 40 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 41: Anschluss
Um die Einstellungen zu ändern, gehen Sie wie folgt vor: • Füllen Sie die editierbaren Felder aus. • Klicken Sie auf die Schaltfläche Anwenden. Hinweis Der Betrieb mit 30 gleichzeitig aktivierten statischen Routen wurde erfolgreich getestet. Benutzerhandbuch zu Sunrise Internet Box Seite 41...
Seite 42: Monitor
3.3.6.1 Schnellansicht Zweck: In diesem Menü kann der Bandbreitenverlauf für jedes angeschlossene Gerät angezeigt werden. • Im Menü Meine Sunrise Internet Box wählen Sie Monitor > Schnellansicht. Der folgende Bildschirm wird angezeigt. Feld Bedeutung Gerät Liste der Geräte. MAC-Adresse WAN Liste der MAC-Adressen.
Seite 43: Media
3.3.7 Media Zweck: In diesem Menü können Sie die Shared Services (DLNA und SAMBA) Ihrer Sunrise Internet Box konfigurieren. • Wählen Sie im Menü Meine Sunrise Internet Box die Option Medien aus. Verwenden Sie DLNA, um Multimediainhalte in USB-Massenspeichergeräten mit allen verbundenen Geräten in Ihrem lokalen Netzwerk zu teilen.
Seite 44 Dieser Dienst erlaubt Ihnen, den Inhalt von USB-Speichergeräten (Sticks) mit allen Benutzern zu teilen, die mit der Sunrise Internet Box verbunden sind. Zu diesem Zweck muss der Benutzer den auf dem Bildschirm angezeigten Link in die Adresszeile des Browsers kopieren.
Seite 45: Meine Medien
Speichergerätes auf insgesamt 3000 Einträge (Audio-/Videodateien und Bilder) begrenzt ist. Für grössere Sammlungen empfiehlt sich die Verwendung eines dedizierten Speichers im Heimnetz (z.B. NAS) Je nachdem, welchen Webbrowser Sie verwenden, können weitere Konfigurationsschritte in Ihrem Browser nötig sein. Benutzerhandbuch zu Sunrise Internet Box Seite 45...
Seite 46: Auto-Dimmung
Hinweis Die Helligkeit der LEDs lässt sich auch mit den Tasten „Wi-Fi“ und „DECT“ oben auf der Sunrise Internet Box einstellen. Drücken Sie gleichzeitig die Tasten „Wi-Fi“ und „DECT“, um die Funktion Auto- Dimmung auszuschalten. Durch weiteres Drücken wechseln Sie zwischen den drei manuellen Helligkeits-Stufen.
Seite 47: Verwaltung
Die bestehende Konfiguration wird vollständig überschrieben. • Speichern Sie alle an der aktuellen Konfiguration vorgenommen Änderungen, um die Sunrise Internet Box Fiber mit den neuen Parametern neu zu starten. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Zurücksetzen.
Seite 48 Klicken Sie auf die Schaltfläche Zurücksetzen klicken. Es erscheint folgender Bildschirm: • Klicken Sie auf Ja, wenn Sie wirklich zu den Werkseinstellungen zurückkehren möchten. • Nachdem das Zurücksetzen abgeschlossen ist, erscheint der Anmeldebildschirm. Seite 48 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 49: Sichern & Wiederherstellen
Konfiguration in einer Datei zu sichern, • eine gespeicherte Konfiguration zu laden. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Sichern & Wiederherstellen. Der folgende Bildschirm wird angezeigt: Um die aktuelle Konfiguration zu sichern: •...
Seite 50 Um eine gespeicherte Konfiguration zu laden: • Klicken Sie auf die Schaltfläche Datei auswählen und wählen Sie die gewünschte Datei. • Klicken Sie auf die Schaltfläche Konfiguration wiederherstellen. Die Sunrise Internet Box Fiber führt automatisch einen Neustart durch. Wichtig Folgende Einstellungen werden nicht gesichert: MAC-Filter-Geräteliste, Dateien für benutzerdefinierte Begrüssungen, Email-Einstellungen für...
Seite 51 3.3.10.3 Internet Time (NTP) Zweck: In diesem Menü können Sie sich Zeit und Datum anzeigen lassen, die von Ihrer Sunrise Internet Box verwendet werden und die automatisch von einem NTP-Server (Internet Time) bezogen werden, sobald eine Verbindung zum Internet besteht.
Seite 52 3.3.10.4 Logs Zweck: In diesem Menü können Sie die in Ihrer Sunrise Internet Box auftretenden Ereignisse einsehen und/oder konfigurieren. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Logs. Der folgende Bildschirm wird angezeigt. Seite 52 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 53: Ernsthaftigkeit
Löscht alle Einträge im Logbuch Hinweis: Diese Aktion kann nicht rückgängig gemacht Löschen werden! Bitte führen sie diese Aktion nur durch, wenn Sie von einem Supportmitarbeiter von Sunrise dazu aufgefordert werden. Auswahlmöglichkeit, wie viele Einträge pro Seite Artikel/Seite angezeigt werden: 25, 50 oder 100 Einträge...
Seite 54 3.3.10.5 Internet-Anwendungen Zweck: In diesem Menü können Sie das Verhalten Ihrer Sunrise Internet Box Fiber mit diversen Anwendungen testen. Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche.
Seite 55 Bestimmen Sie die maximale Anzahl der Hops. • Wählen Sie das zu verwendende Protokoll (IPv4 oder IPv6). • Klicken Sie auf die Schaltfläche Test. • Ein neues Fenster mit den Traceroute-Ergebnissen wird angezeigt Benutzerhandbuch zu Sunrise Internet Box Seite 55...
Seite 56 • Wählen Sie DNS Query in der Dropdown-Liste. • Geben Sie die IP-Adresse des Ziels ein. • Klicken Sie auf die Schaltfläche Test. • Ein neues Fenster mit den DNS-Ergebnissen wird angezeigt: Seite 56 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 57: Selbstüberprüfung
3.3.10.6 Selbstüberprüfung Zweck: Dieses Menü dient der Diagnose von Problemen auf Ihrer Sunrise Internet Box. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Selbstüberprüfung. Feld Aktion Selbstüberprüfung Alle Tests starten Prüft, ob auf der LAN-Seite mehrere DHCP-Dienste bestehen.
Seite 58: Zugangskontrolle
VPN (siehe Abschnitt 3.4.10) 3.4.1 Kindersicherung Zweck: In diesem Menü können Zugangszeiten und URL-Beschränkungen für alle Geräte, die per LAN oder WLAN mit der Sunrise Internet Box Fiber verbunden sind, erstellt und verwaltet werden. Dieses Kapitel enthält folgende Menüs: •...
Seite 59 Wählen Sie das gewünschte Gerät aus der Liste aus (IP-Adresse, Hostname etc.) Hinweis Wenn Sie Alle Geräte auswählen, wird die Zeitbeschränkung auf alle verbundenen Geräte angewendet. • Konfigurieren Sie die Zeitbeschränkung für jeden Tag der Woche. Benutzerhandbuch zu Sunrise Internet Box Seite 59...
Seite 60 3.4.1.2 Privater Adressfilter Zweck: In diesem Menü können URL-Beschränkungen für alle Geräte, die per LAN oder WLAN, mit der Sunrise Internet Box Fiber verbunden sind, erstellt und verwaltet werden. • Im Menü Zugangskontrolle wählen Sie Kindersicherung > Privater Adressfilter. Der folgende Bildschirm öffnet sich (zu Illustrationszwecken wurden zwei Einträge hinzugefügt):...
Seite 61: Portfreigaben
Netzwerks (WAN) über die internen Ports an Computer im lokalen Netz (LAN) weiterzuleiten. Dieses Kapitel enthält folgende Menüs: • Regel hinzufügen • Spiele & Anwendungen 3.4.2.1 Regel hinzufügen • Im Menü Zugangskontrolle wählen Sie Portfreigaben > Regel hinzufügen. Der folgende Bildschirm wird angezeigt: Benutzerhandbuch zu Sunrise Internet Box Seite 61...
Seite 62: Bedeutung
Feld ein. Dann: Geben Sie den Teil „Host-ID“ der IP-Adresse Ihres Computers ein (dieser wird durch den DHCP-Server Ihrer Sunrise Internet Box vergeben). Füllen Sie die Felder Externer Port, Interner Port, Externer Host, Interner Host und Protokoll aus.
Seite 63 Die folgende Abbildung zeigt ein Beispiel: Der Dienst „Delta Force 2“ ist auf Ihrem Computer via den externen Port 3568 (WAN-Seite) und via den internen Port 3568 (LAN-Seite) verfügbar. Benutzerhandbuch zu Sunrise Internet Box Seite 63...
Seite 64: Spiele & Anwendungen
Das Spiel oder die Anwendung wird der Liste hinzugefügt. Hinweis Auf der Liste können Sie folgende Aktionen ausführen: die Regel mit der Schaltfläche AN/AUS aktivieren oder deaktivieren • die Regel per Klick auf die Schaltfläche löschen • Seite 64 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 65: Port Trigger
Portbereich: Ein Portbereich von einem Start Port (von) bis zu • Offene Ports einem End Port (bis). (rechte Seite) Hinweis: Ein einzelner Port wird dadurch definiert, dass „Port von“ und „Port bis“ identisch sind. Benutzerhandbuch zu Sunrise Internet Box Seite 65...
Seite 66 Die folgende Abbildung zeigt ein Beispiel: Durch den „Trigger Port“ 3568 (WAN-Seite) löst der Dienst „Delta Force“ die Öffnung des Portbereichs 3100 bis 3999 für Ihren Computer aus, um diesen Dienst zu benutzen. Seite 66 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 67: Firewall
3.4.4 Firewall Zweck: Die Sunrise Internet Box Fiber verfügt über eine eingebaute Firewall, die Ihnen dabei hilft, die Geräte im lokalen Netzwerk vor Hackerangriffen und anderen Sicherheitsproblemen zu schützen. • Im Menü Zugangskontrolle wählen Sie Firewall. Der folgende Bildschirm wird angezeigt: •...
Seite 68 • Klicken Sie auf die Schaltfläche Benutzerdefiniert. Seite 68 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 69: Remote-Port
• die Regel per Klick auf die Schaltfläche bearbeiten • die Regel per Klick auf die Schaltfläche löschen. • Hinweis Der Betrieb mit 50 gleichzeitig aktivierten Filterregeln innerhalb der Firewall wurde erfolgreich getestet. Benutzerhandbuch zu Sunrise Internet Box Seite 69...
Seite 70: Ipv6 Pinhole
Kommunikationsport des Geräts auf dem der Datenverkehr ungefiltert Port erfolgen soll. Gerät Wählen Sie eines der angeschlossenen Endgeräte aus der Liste IP(v6)-Adresse Permanente IPv6 Adresse des Gerätes, auf dem das pinhole aktiv ist. Seite 70 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 71: Dmz
DMZ zu aktivieren und den Server damit direkt vom Internet aus anzusprechen. Lokaler Host Hinweis: Klicken Sie auf die Schaltfläche Anwenden, um die Adresse zu speichern bzw. zu löschen. Hinweis Die Funktion DMZ ist standardmässig deaktiviert. Benutzerhandbuch zu Sunrise Internet Box Seite 71...
Seite 72: Ipv6 Dmz
Verbindungen ins private Netzwerk initiiert werden können. • Wählen Sie im Menü Zugangskontrolle die Option IPv6 DMZ aus. Der folgende Bildschirm wird angezeigt. Hinweis Die Funktion IPv6 DMZ ist standardmässig deaktiviert. Seite 72 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 73 Geben Sie die IPv6-Adresse eines Servers ein, um die DMZ zu aktivieren und den Server damit direkt vom IP(v6)- Internet aus anzusprechen. Adresse Hinweis: Klicken Sie auf die Schaltfläche Anwenden, um die Adresse zu speichern bzw. zu löschen. Benutzerhandbuch zu Sunrise Internet Box Seite 73...
Seite 74: Benutzer
Benutzeroberfläche nur noch mit dem neuen Passwort möglich ist. Sollten Sie das neue Passwort vergessen haben, können Sie erst nach dem Zurücksetzen auf die Werkseinstellungen (vgl. Abschnitt A.7) wieder auf die Benutzeroberfläche der Sunrise Internet Box zugreifen. Seite 74 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 75: Fernzugriff
Vorsicht, diese Funktion birgt das Risiko möglichen Eindringens. Es ist daher unerlässlich, dass Sie Vorsichtsmassnahmen ergreifen, damit keine unerwünschten Verbindungen ins private Netzwerk initiiert werden können. • Im Menü Zugangskontrolle wählen Sie Fernzugriff. Der folgende Bildschirm wird angezeigt. Benutzerhandbuch zu Sunrise Internet Box Seite 75...
Seite 76 Hier können Sie die zugelassenen Geräte festlegen. Netzwerkadresse Sie können eine IP-Adresse oder das Netzwerk, das das zugelassene Gerät enthält, angeben. hinzufügen a. Verwenden Sie diese Option, wenn Fernzugriff via WAN zugelassen ist. Seite 76 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 77: Vpn
3.4.10.1 Konfiguration von RoadWarrior auf der Internet Box Fiber Zweck: Dieser Abschnitt beschreibt die notwendigen Schritte, um die VPN-Funktion auf der Sunrise Internet Box Fiber vorzubereiten und zu aktivieren, damit Endgeräte (so genannte RoadWarrior) in einem zweiten Schritt mit ihr verbunden werden können. •...
Seite 78 Tablet, PC) merken. • Sobald mindestens ein aktiver Benutzer definiert ist, vergeben Sie bitte einen "Geteilten Schlüssel" und aktivieren Sie den VPN-Server der Sunrise Internet Box Fiber, indem Sie auf die Schaltfläche "Aus" klicken. Seite 78 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 79 Disabled Hinweis: Sobald der Status aktiviert ist, sehen Sie die Anzahl der Endgeräte, die über VPN mit der Internet- Box Fiber verbunden sind. IP-Adresse, die der Internet-Box Fiber von Sunrise WAN IP zugewiesen wurde Vergeben Sie einen geteilten Schlüssel Hinweise: Der geteilte Schlüssel muss aus mindestens...
Seite 80: Konfiguration Von Roadwarrior Auf Ihrem Endgerät
Geben Sie unter Name eine Bezeichnung für das VPN ein (z.B. "SIB2 VPN-Verbindung"). Wählen Sie unter Typ die Option IPSec Xauth PSK aus. Geben Sie unter "Serveradresse" die öffentliche IP-Adresse der Sunrise Internet Box Fiber oder deren Domänennamen ein, wenn Sie einen DynDNS-Dienst eingerichtet haben.
Seite 81 Verbindung") Geben Sie unter Server die öffentliche IP-Adresse der Sunrise Internet Box Fiber oder deren Domänennamen ein, wenn Sie einen DynDNS-Dienst eingerichtet haben. Hinweis: Die öffentliche IP-Adresse ist die "WAN IP", die im RoadWarrior-Menü angezeigt wird. Geben Sie unter Account den RoadWarrior-Benutzernamen ein, den Sie für diese VPN- Verbindung verwenden möchten...
Seite 82: Einrichten Einer Net-To-Net Vpn Verbindung
Klicken Sie im Dialogfeld "VPN Site Configuration" auf die Registerkarte "General" Geben Sie unter "Host Name or IP Address" die öffentliche IP-Adresse der Sunrise Internet Box oder deren Domänennamen ein, wenn Sie einen DynDNS-Dienst eingerichtet haben. Hinweis: Die öffentliche IP-Adresse ist die "WAN IP", die im RoadWarrior-Menü angezeigt wird.
Seite 83: Konfiguration In Der Benutzeroberfläche Der Sunrise Internet Box Fiber
6. Sobald SIB2S1 und SIB2S2 korrekt konfiguriert sind und der VPN-Server auf beiden Geräten aktiv ist, wird die VPN-Verbindung aufgebaut. 3.4.10.4 Konfiguration in der Benutzeroberfläche der Sunrise Internet Box Fiber Zweck: Um die Net-to-Net VPN-Funktion zu nutzen, müssen Sie beide Internet-Boxen (SIB2S1 und SIB2S2) wie unten beschrieben konfigurieren.
Seite 84 Remote Host/WAN IP Hinweis: Geben Sie die WAN-IP der SIB2S2 in der Benutzeroberfläche der SIB2S1 ein und umgekehrt LAN IP der entfernt gelegenen Sunrise Internet Box Fiber Remote LAN IP Hinweis: Lokales und entferntes Subnetz sollten sich nicht überlappen, damit VPN...
Seite 85 Der geteilte Schlüssel muss für SIB2S1 • und SIB2S2 derselbe sein! • Nachdem die lokale Sunrise-Internet-Box Fiber (SIB2S1) konfiguriert wurde, müssen die oben genannten Einstellungen auch für die entfernt gelegene Internet-Box (SIB2S2) vorgenommen werden. • Nach erfolgreicher Konfiguration von SIB2S1 und SIB2S2 und Aktivierung von Net-to-Net auf beiden Geräten ist der Status "Enabled"...
Seite 86 192.168.1.1 Remote Subnetz Maske 255.255.255.0 Remote Subnetz Maske 255.255.255.0 Hinweis Die obigen Einstellungen dienen nur zur beispielhaften Veranschaulichung! Insbesondere Elemente wie das hier erwähnte Passwort sollten für reale Installationen nicht wiederverwendet werden! Seite 86 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 87: Beispiele Zur Fehlerbehebung Von Vpn Verbindungen
Geräte (z.B. dasselbe Subnetz verwendet wie die Sunrise NAS, Mediaserver, Router Benutzeroberfläche) Internet Box Fiber, zu der Sie eine VPN- zugreifen. Verbindung aufbauen möchten, können Sie nur entweder auf die lokalen oder auf die entfernten IP-Adressen zugreifen, die in beiden Netzwerken verwendet werden.
Seite 88: Internetverbindung
Auf die Einstellungen zur Internetverbindung kann vom Willkommensbildschirm aus zugegriffen werden, indem Sie auf Internetverbindung klicken. Dieses Kapitel enthält folgende Menüs: • Basis (siehe Abschnitt 3.5.1) • 3G/LTE Backup (siehe Abschnitt 3.5.2) • GPON (siehe Abschnitt 3.5.3) Seite 88 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 89: Basis
3.5.1 Basis Zweck: Verwenden Sie dieses Menü, um die IP-Einstellungen (IP-Adresse, DNS) zu prüfen, die die Sunrise Internet Box Fiber vom Netzwerk erhalten hat. • Im Menü Internetverbindung wählen Sie Basis und anschliessend IPv4. Der folgende Bildschirm wird angezeigt: Feld...
Seite 90 Box Fiber angeschlossene Geräte (kann nicht modifiziert Vorwahl werden) IPv6 Adresse im Hier können Sie die Ipv6-Adresse der Sunrise Internet Box Fiber im lokalen Netzwerk einsehen (kann nicht modifiziert werden) Aufgrund der technischen Implementierung von IPv6 RD ist IPv6 Adresse im dieses Feld standardmässig leer und kann nicht modifiziert...
Seite 91: Lte Backup
Im Menü Internetverbindung wählen Sie 3G/LTE Backup. • Der folgende Bildschirm wird angezeigt: Stecken Sie den 3G/LTE USB-Stick in einen der USB-Anschlüsse der Sunrise Internet Box. Die Funktion 3G/LTE Backup ist nach der Verbindung mit dem USB-Stick standardmässig aktiviert. Sie müssen dafür nichts weiter tun.
Seite 92: Gpon
3.5.3 GPON Zweck: Verwenden Sie dieses Menü, um die Synchronisationsgeschwindigkeit zwischen der Sunrise Internet Box Fiber und dem Provider-Netz anzuzeigen. • Im Menü Internetverbindung wählen Sie GPON. Der folgende Bildschirm wird angezeigt: Seite 92 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 93: Ethernet-Dienst
Ihre Sunrise Internet Box Fiber implementiert die Server-, Relay- und Client-Funktionen von DHCP (Dynamic Host Configuration Protocol) gemäss RFC 2131 und RFC 3132, während der Computer, der direkt oder via die LAN-Schnittstelle über ein lokales Netz mit der Sunrise Internet Box Fiber verbunden ist, nur die DHCP-Client-Funktion implementiert.
Seite 94 Das Initialpasswort ist auf der Produktetikette angegeben. Klicken Sie zur Bestätigung auf die Schaltfläche LOGIN. Wählen Sie Expertenmodus Klicken Sie auf Meine Sunrise Internet Box und wählen Sie dann den Tab DHCP. Der folgende Bildschirm wird angezeigt: Seite 94 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 95 Falls AUS, müssen Sie Ihren Computer mit den Parametern Ihres lokalen Netzwerks konfigurieren (IP-Adresse, Subnetzmaske und Standard-Gateway) sowie die primäre und sekundäre DNS-Serveradresse eingeben. Geben Sie die erste vom DHCP-Server Ihrer Sunrise Erste IPv4 192.168.1.20 Internet Box zugeordnete Adresse ein. IP-Adresse...
Seite 96: Status Der Ethernet-Verbindungen
3.6.2 Status der Ethernet-Verbindungen Klicken Sie im Willkommensbildschirm im Eintrag Ethernet auf das Zahnradsymbol , um den Status der Ethernet-Ports anzuzeigen. Der folgende Bildschirm wird angezeigt. Seite 96 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 97: Verbundene Geräte: Informationen Und Konfiguration
Der DHCP-Server wird anschliessend dem Gerät immer dieselbe IP- Adresse zuweisen. IPv6-Adresse IPv6-Adresse des Gerätes MAC-Adresse MAC-Adresse des Geräts. Hersteller Hersteller des verbundenen Geräts. Klicken Sie auf die Schaltfläche Anwenden, um die neuen Einstellungen zu speichern. Benutzerhandbuch zu Sunrise Internet Box Seite 97...
Seite 98 3.6.3.2 Firewall Zweck: Die Sunrise Internet Box Fiber verfügt über eine eingebaute Firewall, die Ihnen dabei hilft, die Geräte im lokalen Netzwerk vor Hackerangriffen und anderen Sicherheitsproblemen zu schützen. Weitere Informationen zur Konfiguration dieser Funktion finden Sie in der Beschreibung der Firewall (siehe Abschnitt 3.4.4).
Seite 99: Wlan-Dienst
Beamforming*: Um Interferenzen zwischen den Wi-Fi-Signalen zu verringern (was beispielsweise bei mehreren Wi-Fi Access Points auftritt, die nahe beieinander Funksignale senden), „steuert“ Ihre Sunrise Internet Box das Signal automatisch in Richtung Ihres Wi-Fi-Clients, indem sie feststellt, wo sich der Wi-Fi-Client befindet und das Signal der eingebauten Antennen entsprechend verstärkt.
Seite 100: Basis
3.7.1 Basis Zweck: In diesem Menü können Sie die Grundparameter Ihres 802.11-Drahtlosnetzwerks (WLAN) konfigurieren. • Im Menü Wi-Fi wählen Sie Basis. Der folgende Bildschirm wird angezeigt. Sunrise_Wi-Fi_A1B2C3 Seite 100 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 101 QR-Code Der QR-Code enthält die Namen und das Passwort des WLAN- Netzwerks. Siehe weitere Erläuterungen auf der nächsten Seite. Dies ist der Funkkanal, der von der Sunrise Internet Box Fiber und ihren Wi-Fi-Clients für die Kommunikation untereinander verwendet Channel wird. Die Sunrise Internet Box Fiber und alle ihre Wi-Fi-Clients selection müssen denselben Kanal verwenden.
Seite 102: Sicherheit
Kontrollkästchen WLAN-Passwort anzeigen auswählen. Passwort Geben Sie das Passwort erneut ein bestätigten a. Dieser Eintrag erlaubt es allen Benutzern des WLAN-Netzes, sich mit der Sunrise Internet Box Fiber zu verbinden. Es wird nicht empfohlen, ein WLAN-Netz ohne Verschlüsselung zu betreiben. Seite 102...
Seite 103: Wlan-Gastzugang
Hinweise Endgeräte, die sich über den WLAN-Gastzugang verbinden, haben keinen Zugriff auf das Heimnetz und die anderen an Ihre Sunrise Internet Box Fiber angeschlossenen Geräte (z.B. Drucker, NAS, …) bzw. bereitgestellten Dienste (z.B. Medienserver). Es ist nicht möglich, über diesen WLAN-Gastzugang auf die Benutzerschnittstelle der Sunrise Internet Box Fiber zuzugreifen.
Seite 104 Es gibt keine WPS- Funktion (Wi-Fi automatische Zuordnung) für den Gastzugang. Wichtig Das auf der Unterseite der Sunrise Internet Box Fiber aufgedruckte Passwort ist nicht das Standardpasswort für den Gastzugang! Dieses Passwort finden Sie nur in der Benutzeroberfläche. Wenn Sie den Gastzugang bereitstellen wollen, sollten Sie daher dort nachsehen und es Ihrem Gast dann mitteilen.
Seite 105: Wi-Fi Automatische Zuordnung - Wps
Zuordnung Hinweis: Im Status AUS ist auch die WPS-Funktion über die WLAN- einschalten Taste (Wi-Fi) auf der Sunrise Internet Box Fiber deaktiviert. Um ein Gerät mittels der Push-Button-Methode (WPS-PBC) zu verbinden. Push-Button- Klicken Sie auf die Schaltfläche Wi-Fi Protected Setup in der Methode (WPS- Webschnittstelle (oder drücken Sie lange (mehr als 5 Sekunden) auf die...
Seite 106: Statistiken
3.7.4 Statistiken Zweck: In diesem Menü werden alle Statistiken des WLAN-Netzwerks angezeigt. • Im Menü Wi-Fi xGHz wählen Sie Statistiken. • Der folgende Bildschirm wird angezeigt: Seite 106 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 107: Mac-Filter
3.7.5 MAC-Filter Zweck: In diesem Menü kann Geräten anhand ihrer MAC-Adressen der Zugang zum WLAN der Sunrise Internet Box Fiber gewährt oder verweigert werden. Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche.
Seite 108 über WLAN in dieser Frequenz verbundenen Geräte aus. Kontrollieren Sie eingehend die Geräte in der MAC-Tabelle, bevor Sie eine Wahl treffen. Hinweis Es sind maximal 16 MAC-Filtereinträge möglich. Seite 108 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 109: Wlan-Zeitschaltung
Sunrise TV Box!). Wichtig Wenn Sie das Wi-Fi manuell ändern, indem Sie entweder die Wi-Fi-Taste auf der Oberseite der Internet-Box Fiber drücken oder den Status gemäß Abschnitt 3.7.1 ändern, wird die WLAN Zeitschaltung deaktiviert. Benutzerhandbuch zu Sunrise Internet Box Seite 109...
Seite 110: Wlan-Umgebung
Gehe zu WLAN 5 GHz oder die Schaltfläche Gehe zu WLAN 2,4 GHz auf der Seite. Diese Schaltfläche erlaubt es Ihnen, rasch zwischen WLAN- Modi 5 GHz und 2,4 GHz zu wechseln. Seite 110 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 111: Telefoniedienst
Ihre Sunrise Internet Box Fiber unterstützt bis zu zehn Telefonleitungen (10 Internetrufnummern), die durch Sunrise bereitgestellt werden. Jedes Telefongerät, das mit Ihrer Sunrise Internet Box Fiber verbunden ist (entweder DECT-Mobilteile oder per Kabel mit den Buchsen TEL1 oder TEL2 verbundene Telefone), kann mit einer oder mehreren Telefonleitungen verbunden werden.
Seite 112 • FXS2 entspricht dem Telefongerät, das mit der TEL2-Buchse verbunden ist. • Handset 1 bis 5 entsprechen dem jeweiligen DECT-Telefon, das an die Sunrise Internet Box gekoppelt ist. • Eingehende Gespräche sind Gespräche, die von der Sunrise Internet Box empfangen werden.
Seite 113: Anrufeinstellungen
Benutzeroberfläche. • Klicken Sie auf die Schaltfläche , um auf die Einstellungen für den Telefonanschluss zuzugreifen • Wählen Sie dann Anrufeinstellungen aus und klicken Sie auf Anrufweiterleitung. Der folgende Bildschirm wird angezeigt. Benutzerhandbuch zu Sunrise Internet Box Seite 113...
Seite 114 : Eine Regel löschen Aktion : Eine Regel ändern : Änderungen übernehmen Hinweis: Bestehende Anrufumleitungen vom Typ „Besetzt“ oder „Antwortet nicht“ können nicht gelöscht werden. Sie können diese aber bearbeiten bzw. deaktivieren. Seite 114 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 115: Anrufblockierung
Anrufblockierung Zweck: In diesem Menü können eingehende oder ausgehende Anrufe von oder zu bestimmten Rufnummern oder Vorwahlen auf Ihrer Sunrise Internet Box Fiber blockiert werden. Hinweis Dieser Teilbereich ist nur im Expertenmodus zugänglich. Falls noch nicht geschehen, klicken Sie bitte auf "Expertenmodus" in der rechten oberen Ecke der Benutzeroberfläche.
Seite 116 Schweiz oder dem Ausland werden blockiert Dessen Nummer beginnt Alle Anrufe von Anschlüssen aus eingehend 0049 Deutschland werden blockiert Alle Anrufe zu Schweizer Dessen Nummer beginnt ausgehend Mobiltelefonen mit der Vorwahl «079» werden blockiert Seite 116 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 117 Die maximale Rufnummernlänge beträgt 15 Ziffern. Zusätzliche Hinweise: • 0041 wird nicht von DECT-Telefonen gesendet, die direkt mit der eingebauten Basisstation der Sunrise Internet Box gekoppelt sind, sondern nur von Telefonen, die per Tel1 / Tel2 Buchse angeschlossen sind • Es ist nicht möglich, nur alle eingehenden Anrufe aus der Schweiz zu blockieren ohne gleichzeitig auch alle eingehenden Anrufe aus dem Ausland zu blockieren.
Seite 118: Einstellungen Des Telefonanschlusses
3.8.2 Einstellungen des Telefonanschlusses Zweck: In diesem Menü werden Informationen zu Ihrem Telefonanschluss und die Anrufliste angezeigt. • Klicken Sie in der Telefonübersicht auf den gewünschten Telefonanschluss. • Der folgende Bildschirm wird angezeigt: Seite 118 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 119: Anklopfen
Hinweis: Einzelne Einträge der Liste können durch Anklicken des Löschsymbols entfernt werden Aktualisieren Klicken Sie auf diese Schaltfläche, um die Liste zu aktualisieren. Klicken Sie auf diese Schaltfläche, um alle Ereignisse auf der Liste zu Historie löschen löschen. Benutzerhandbuch zu Sunrise Internet Box Seite 119...
Seite 120: Dect-Einstellungen
3.8.3 DECT-Einstellungen Zweck: Die Sunrise Internet Box Fiber enthält eine DECT-Basis, die mit bis zu fünf Mobilteilen gekoppelt werden kann. 3.8.3.1 Basis Zweck: In diesem Menü können Sie sich die Grundfunktionen Ihrer DECT-Basis anzeigen lassen. • Klicken Sie auf die Schaltfläche , um die DECT-Einstellungen zu öffnen...
Seite 121: Funkleistung
Drahtlosnetzwerk (WLAN) aktiv ist. Wählen Sie entweder „Volle Sendeleistung“ oder „DECT Eco“. Hinweis: Bei DECT Eco kann es früher zu Verbindungsabbrüchen mit Funkleistung der Basis kommen, wenn Sie sich zu weit von der Sunrise Internet Box Fiber entfernen. Status der DECT-Verbindung. Status Darunter wird die Anzahl der verbundenen Mobilteile angezeigt.
Seite 122 Feld Bedeutung/Aktion Ist die Uhrzeitsteuerung auf AN, können am DECT-Mobilteil die Uhrzeitsteuerung Uhreinstellungen geändert werden. Wird die Funktion auf AUS gelassen, steuert die Sunrise Internet Box Fiber die Uhr des Mobilgeräts. Beschreibung Name der eingebauten DECT-Basis. Firmware-Version Firmware-Version der DECT-Basis.
Seite 123: Dect-Einrichtung
Die DECT-Funktion Ihrer Sunrise Internet Box Fiber kann nur über SIP (Session Initiation Protocol) betrieben werden. 3.8.4.1 Kopplung des DECT-Mobilteils Zweck: In diesem Menü können Sie bis zu fünf DECT-Mobilteile mit der in der Sunrise Internet Box Fiber eingebauten DECT-Basis koppeln. • Klicken Sie auf die Schaltfläche , um die DECT-Einstellungen zu öffnen...
Seite 124 Suchen Sie in den Einstellungen Ihres DECT-Mobilteils nach dem Kopplungsmodus und aktivieren Sie auch dort den Kopplungsmodus. Hinweis: Sie müssen den Kopplungsmodus sowohl in Ihrer Sunrise Internet Box Fiber als auch im DECT-Mobilteil in weniger als zwei Minuten aktivieren. Andernfalls schlägt das Koppeln fehl und Sie müssen das Koppeln erneut starten.
Seite 125: Betrieb
3.8.4.2 Betrieb Sie haben die DECT-Verbindung abgeschlossen. Im folgenden Kapitel erfahren Sie, wie Sie die Internet-Telefonie in Ihrer Sunrise Internet Box Fiber mit eingebautem DECT konfigurieren können. 3.8.5 Einstellungen DECT-Mobilteile 3.8.5.1 DECT-Mobilteil Zweck: In diesem Menü werden Grundinformationen zum ausgewählten Mobilteil angezeigt.
Seite 126 Wählen Sie in der Telefonübersicht das DECT-Mobilteil aus, das Sie konfigurieren möchten. • Klicken Sie auf Erweitert. Der folgende Bildschirm wird angezeigt. Feld Bedeutung/Aktion International Portable Equipment Identity (IPEI). Dies ist die IPEI Identifikationsnummer Ihres Mobilteils. Standard Name des verwendeten Standards. Seite 126 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 127: Anruffunktionen
Menü des Telefons vorgenommen werden. 3.8.6.1 Interne Anrufe Zweck: Sie können interne Verbindungen zwischen den Telefonen herstellen, die auf Ihrer Sunrise Internet Box registriert sind. Verwenden Sie die folgende Tabelle, um einen internen Anruf zu tätigen: Aktion Anzurufendes Telefon FXS1 Geben Sie auf der Tastatur „**1“...
Seite 128: Aktivierung Von Clir (Calling Line Identification Restriction)
Feste Anrufumleitung (alle Anrufe) aktiviert #21# Feste Anrufumleitung (alle Anrufe) deaktiviert *67*<Zielnummer># Anrufumleitung, wenn besetzt aktiviert #67# Anrufumleitung, wenn besetzt deaktiviert *61*<Zielnummer># Anrufumleitung, wenn keine Antwort aktiviert #61# Anrufumleitung, wenn keine Antwort deaktiviert Seite 128 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 129: Dect-Zeitschaltung
3.8.7 DECT-Zeitschaltung Zweck: In diesem Menü können Sie bestimmte Zeiten für das Aus- und Anschalten der DECT- Schaltfläche auf der Sunrise Internet Box festlegen. • Klicken Sie auf die Schaltfläche , um die DECT-Einstellungen zu öffnen • Im Menü DECT wählen Sie Scheduling. Der folgende Bildschirm wird angezeigt.
Seite 130: Dect Eco-Modus
In diesem Menü können Sie den Energieverbrauch und die Funkstrahlen Ihrer Sunrise Internet Box verwalten. Wählen Sie den Eco-Modus für die DECT-Geräte, die an die Sunrise Internet Box Fiber gekoppelt und in der Telefonübersicht aufgeführt sind. Dann werden der Energieverbrauch und die Funkstrahlen gesenkt.
Seite 131: Besetzt Bei Besetzt
3.8.9 Besetzt bei besetzt Zweck: In diesem Teil wird erklärt, wie Sie für eine Sunrise Telefonleitung (SIP-Kono) die Funktion besetzt bei besetzt aktivieren können. Der Endbenutzer kann die Funktion besetzt bei besetzt für jede seiner aktiven Leitungen aktivieren. Ist die Funktion aktiviert, hört der Anrufer statt eines Klingeltons einen Besetztton, wenn auf dieser Leitung bereits ein Anruf stattfindet.
Seite 132: Usb-Dienst
3.9 USB-Dienst 3.9.1 USB-Gerät 3.9.1.1 Geräteinformation Zweck: In diesem Menü werden einige Informationen zu den an der Sunrise Internet Box Fiber angeschlossenen USB-Geräten angezeigt. • Klicken Sie im Willkommensbildschirm auf das USB-Gerät, dessen Informationen Sie anzeigen wollen. • Der folgende Bildschirm wird angezeigt:...
Seite 133 Gibt Informationen zum verbundenen USB-Laufwerk. 3.9.1.2 Massenspeicher Zweck: Sie können alle Dateien auf einem USB-Laufwerk, das an die Sunrise Internet Box Fiber angeschlossen ist, mit anderen Computern im Netzwerk teilen. • Klicken Sie im Willkommensbildschirm auf das USB-Gerät, dessen Informationen Sie anzeigen wollen.
Seite 134: Usb-Gerät Trennen/Auswerfen
Danach können Sie nicht mehr auf das USB-Laufwerk zugreifen, auch wenn es noch eingesteckt ist. Um das USB-Laufwerk wieder an der Sunrise Internet Box Fiber nutzen zu können, müssen Sie es physisch vom USB-Anschluss auf der Rückseite abziehen und wieder neu einstecken.
Seite 135: Druckerfreigabe
3.9.2 Druckerfreigabe Zweck: In diesem Abschnitt wird beschrieben, wie Sie einen mit der Sunrise Internet Box Fiber verbundenen USB-Drucker von einem LAN-PC aus benutzen können. Einleitung: Auf der Sunrise Internet Box Fiber ist die Druckerfreigabe möglich. Sie stützt sich auf das Protokoll IPPrint.
Seite 136 Klicken Sie auf „Drucker hinzufügen“. Der folgende Bildschirm wird angezeigt. • Klicken Sie auf „Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen“ und anschliessend auf „Der gesuchte Drucker ist nicht aufgeführt.“ Der folgende Bildschirm wird angezeigt. Seite 136 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 137 • Klicken Sie auf „Freigegebenen Drucker über den Namen auswählen“ und geben Sie den folgenden Wert ein: http://192.168.1.1:631/Printers Benutzerhandbuch zu Sunrise Internet Box Seite 137...
Seite 138 • Klicken Sie auf „Weiter“. Der folgende Bildschirm wird angezeigt. • Wählen Sie den Hersteller und das Modell des Druckers. Klicken Sie dann auf „OK“. Der folgende Bildschirm wird angezeigt. Seite 138 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 139 • Klicken Sie auf „Weiter“. Der folgende Bildschirm wird angezeigt: Sie können nun eine Testseite drucken und auf „Fertigstellen“ klicken. Sie können nun Ihren Drucker verwenden. Benutzerhandbuch zu Sunrise Internet Box Seite 139...
Seite 140: Services
3.10 Services 3.10.1 Anrufbeantworter Zweck: Sie können in Ihrer Sunrise Internet Box Fiber einen Anrufbeantworter einrichten und ihn mit allen verbundenen Telefonen teilen. Sie können pro aktiver Leitung 1 Anrufbeantworter betreiben (bis Leitungen/Anrufbeantworter). Anrufbeantworter hat die auf dem Willkommensbildschirm der Sunrise Internet Box Fiber ausgewählte Sprache.
Seite 141: Nachrichten
Anruf des Anrufbeantworters die Ansage „Ihre Mailbox ist leider voll. Bitte löschen Sie einige Nachrichten“ abgespielt. Wenn keine Nachricht(en) aufgezeichnet wurde(n) wird die Ansage „Sie haben keine Nachrichten“ abgespielt. Diese Ansage wird auch abgespielt, nachdem Sie die letzte gespeicherte Nachricht löschen. Benutzerhandbuch zu Sunrise Internet Box Seite 141...
Seite 142: Anrufbeantwortereinstellungen
3.10.1.2 Anrufbeantwortereinstellungen Zweck: In diesem Menü werden die Einstellungen für alle Anrufbeantworter vorgenommen. Seite 142 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 143 Schritt-für-Schritt: Wie man den Anrufbeantworter von unterwegs ein-/ausschaltet: 1. Legen Sie eine PIN fest, indem Sie diese im Feld PIN Code eingeben 2. Geben Sie eine oder mehrere Rufnummern ein, die Sie für die Fernsteuerung nutzen möchten Benutzerhandbuch zu Sunrise Internet Box Seite 143...
Seite 144: Einstellungen Des Mailservers
(vgl. Abschnitt Error! Reference source not found.). • So erstellen Sie über die Benutzerschnittstelle der Sunrise Internet Box Fiber eine benutzerdefinierte Begrüssung: Klicken Sie im Modus „Nur Begrüssung“ auf „Benutzerdefiniert“, um eine Audiodatei hochzuladen (zulässige Formate: Wav, Mono, 8 bit, Frequenz...
Seite 145 Ihres Mailprogramms landen. Bitte sehen Sie in diesem Ordner nach, falls die Nachricht nicht in Ihren Posteingang gelangt. Hinweis Der Benutzer muss im Menü „Einstellungen Mailbox“ seine E-Mail- Adresse eingeben. Erlaubt sind folgende Zeichen: A-Z 0--9 sowie .!#$%&'*+-/=?^_`{|}~ Benutzerhandbuch zu Sunrise Internet Box Seite 145...
Seite 146: Telefonbuch
3.10.2 Telefonbuch 3.10.2.1 Kontakte Zweck: Sie können in Ihrer Sunrise Internet Box Fiber ein Telefonbuch erstellen und es mit allen verbundenen Telefonen teilen. Sie können Ihre Kontakte erstellen oder sie von externen Quellen (Dateien) importieren. • Um das Telefonbuch zu öffnen, klicken Sie im Willkommensbildschirm auf Telefonbuch.
Seite 147 • verpassten Anrufe • eingehenden Anrufe • ausgehenden Anrufe • Um die Anrufliste zu öffnen, klicken Sie im Willkommensbildschirm auf Telefonbuch. • Wählen Sie dann Anrufliste aus. • Der folgende Bildschirm wird angezeigt: Benutzerhandbuch zu Sunrise Internet Box Seite 147...
Seite 148 Verpasster Anruf: eingehender Anruf, der vom Anrufer vorzeitig beendet wurde (wegen Zeitüberschreitung oder weil der Anrufer den Anruf manuell beendet hat). Blockierter Anruf: Eingehender Anruf, der von der Sunrise Internet Box nicht angenommen wurde (aufgrund einer Anrufsperre, eines anderen aktiven Anrufs oder eines aktiv abgelehnten Anrufs).
Seite 149: Internetzugang
4 Internetzugang Ihre Sunrise Internet Box Fiber ist dafür ausgelegt, Ihnen einen möglichst einfachen Zugang zum Internet zu bieten. Die meisten Parameter der Sunrise Internet Box Fiber sind bereits voreingestellt: • Die Box ist als DHCP-Server konfiguriert. • Sie vermittelt DNS-Anfrage vom lokalen Netzwerk ans Internet.
Seite 150: Glasfasermodus
Alle Besonderheiten betreffend den Glasfasermodus sind in diesem Kapitel zusammengefasst. Um die Sunrise Internet Box Fiber mit einem externen Glasfasernetz zu verbinden, verwenden Sie den SFP-Port. Dazu müssen Sie ein geeignetes SFP-Modul in den SFP-Anschluss auf der Rückseite der Sunrise Internet Box Fiber stecken (standardmäßig bereits eingesteckt). Diese optische Schnittstelle ermöglicht es, Ihre Verbindung zum Internet mit allen Computern des LAN...
Seite 151: Verbindung Ihrer Sunrise Internet Box Fiber Über Den Sfp-Port
5.1 Verbindung Ihrer Sunrise Internet Box Fiber über den SFP-Port Führen Sie das SFP-Modul in den SFP-Port ein und stellen Sie die Verbindung entsprechend der folgenden Abbildung her. Sunrise TV Box Benutzerhandbuch zu Sunrise Internet Box Seite 151...
Seite 152: Anhang A - Problemlösung
LEDs auf der Vorderseite § A.3 • Das „Diagnosetool“ § A.4 • Bedeutung der einzelnen Leuchtanzeigen § A.5 • Neuinitialisieren Ihrer Sunrise Internet Box § A.6 • Zurücksetzen auf Werkseinstellungen § A.7 Seite 152 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 153: Überprüfung Der Dhcp-Konfiguration Auf Ihrem Gerät
Schaltfläche Eigenschaften. Das Fenster „Eigenschaften von Internetprotokoll Version x (TCP/IPvx)“ erscheint. Im Reiter Allgemein klicken Sie dann den Radiobutton „IP-Adresse automatisch beziehen“ und den Radiobutton „DNS-Serveradresse automatisch beziehen“. Klicken Sie auf OK, um Ihre Auswahl zu bestätigen. Benutzerhandbuch zu Sunrise Internet Box Seite 153...
Seite 154 In MAC OS X Klicken Sie auf die Spotlight-Suche oben links auf Ihrem Bildschirm. Geben Sie Systemeinstellungen ein und klicken Sie auf das entsprechende Resultat. Im neuen Fenster „Systemeinstellungen“ klicken Sie auf das Symbol Netzwerk: Seite 154 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 155: Überprüfung Der Zuordnung Einer Ip-Adresse
OS® X Betriebssystemversionen können die Abläufe geringfügig abweichen. Diverse Informationsquellen können Ihnen beim Erkennen und Lösen möglicher Probleme behilflich sein: • die LEDs auf der Vorderseite der Sunrise Internet Box, • die grafische Benutzerschnittstelle (http://192.168.1.1) Benutzerhandbuch zu Sunrise Internet Box...
Seite 156: Leds Auf Der Vorderseite
A.3 LEDs auf der Vorderseite Hinweis Wenn die Sunrise Internet Box Fiber eingeschaltet wird, leuchtet die LED auf der vorderen Unterseite weiss. LED- Status Bedeutung Symbol Durchgehend Glasfaser aktiviert Blinkt Glasfasersignal gefunden/Synchronisierung im Gang • Glasfaser Kein Glasfasersignal • Gerät ausgeschaltet/Glasfaser ausgefallen/keine WAN-IP...
Seite 157 Kein VoIP-Dienst oder 2 Kein USB-Gerät Durchgehend USB-Gerät verbunden Gerät ausgeschaltet oder im Normalbetrieb Upgrade und Service der Firmware von Sunrise im Gang • Blinkt oder während die Reset-Taste gedrückt wird. • Das Gerät führt auf Wunsch des Benutzers einen Neustart Durchgehend durch.
Seite 158 Schwierigkeiten haben, die Verbindung zum Internet herzustellen, empfehlen wir, dass Sie Ihre Sunrise Internet Box Fiber neu starten (siehe Abschnitt A.6) und eventuell auf die Werkseinstellungen zurücksetzen (siehe Abschnitt A.7). Anschliessend müssen Sie Ihre Sunrise Internet Box Fiber wie bei der ersten Einrichtung neu konfigurieren.
Seite 159: Bedeutung Der Einzelnen Leuchtanzeigen
A.5 Bedeutung der einzelnen Leuchtanzeigen A.5.1 Die LED „Fiber“ blinkt langsam Stellen Sie sicher, dass das RJ11-Kabel, welches mit Ihrer Sunrise Internet Box Fiber geliefert wurde, mit einem Ihrer Telefonanschlüsse verbunden ist. Es wird empfohlen, kein Telefon- Verlängerungskabel zu verwenden.
Seite 160: Neustart Ihrer Sunrise Internet Box
Wir empfehlen einen Neustart Ihrer Sunrise Internet Box Fiber, wenn Sie feststellen, dass das Gerät nicht einwandfrei funktioniert. Für den Neustart Ihrer Sunrise Internet Box Fiber können Sie eine der beiden folgenden Methoden verwenden: Drücken Sie die Schaltwippe auf der Rückseite der Sunrise Internet Box Fiber auf “0”. Drücken Sie die Schaltwippe auf “I”, um die Box wieder einzuschalten.
Seite 161: Zurücksetzen Auf Werkseinstellungen
A.7 Zurücksetzen auf Werkseinstellungen Sollten Sie Ihr Passwort vergessen haben oder nach Eingabe neuer Parameter in Ihrer Sunrise Internet Box Fiber keinen Zugang zum Internet oder zum HTTP-Konfigurationstool mehr haben, so können Sie durch den Reset-Prozess den normalen Betrieb mit Werkseinstellungen wiederherstellen.
Seite 162: Anhang B - Sicherheitshinweise
Interferenzen zu verringern und die Sicherheit und Gesundheit der Benutzer zu schützen, entspricht. Das Produkt unter dem Namen Sunrise Internet Box Fiber ist in der Europäischen Union ohne Einschränkungen für den Betrieb im Gebäudeinnern zugelassen. Die EG-Konformitätserklärung ist in der Support-Rubrik der Website von Sagemcom Broadband SAS www.sagemcom.com, einsehbar oder kann unter der folgenden Adresse bezogen werden:...
Seite 163: Anhang C - Umweltschutz
örtlich verfügbaren Sammelstellen (Recyclinghof, getrennte Abfallverwertung etc.) Auf diese Weise können Sie sich an der Wiederverwertung von Abfall aus elektrischen und elektronischen Geräten beteiligen, welcher die Umwelt und die Gesundheit beeinträchtigen kann. Benutzerhandbuch zu Sunrise Internet Box Seite 163...
Seite 164: Anhang D - Technische Daten
10 Mbit/s, 100 Mbit/s, 1Gbit/s or 10Gbit/s (nur am obersten LAN Anschluss), selbstkonfigurierend Rate • Halb-/Vollduplex Standard • IEEE 802.3 • RJ45 Connection technology • Selbstkorrigierender Port vom Typ MDI oder MDI-X • Crossover- oder Normalkabel Seite 164 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 165 Anschlusstechnik • Eurostecker (Typ C Stecker) Stromnetz • 1m Netzkabel, Netzteil mit 1.5m Kabel und Anschlusstechnik Klinkenbuchsendurchmesser 3,5 mm Gleichstromversorgung der Sunrise Internet Box Fiber Eingangsspannung • 11 V bis 13 V • Fest installierte Miniatur-Klinkenbuchse, Durchmesser Anschlusstechnik 3,5 mm...
Seite 166: Umwelteigenschaften
Flicker Störfestigkeit • EN 55035:2017 Funkteil für ISM-Band bei 2,4 GHz und 5 GHz Übertragung 802.11n • EN 300 328: V2.1.1 (2016) Übertragung 802.11ac • EN 301 893: V2.1.1 (2017) Seite 166 Benutzerhandbuch zu Sunrise Internet Box Fiber...
Seite 167: Applikationen Und Protokolle
IP QoS • DiffServ Konfiguration HTTP • LAN- oder WAN-Port (mit spezifischer Option) Management • Von ETH und WAN (mit spezifischer Option) Download der Version • Client über HTTP-Modus TR-069 • Via einen ACS-Server Benutzerhandbuch zu Sunrise Internet Box Seite 167...
Seite 168: Anhang E - Glossar
Anhang E – Glossar Glossar Access Configuration List Auto Configuration Server ADSL Asynchronous Digital Subscriber Line Access Point Address Resolution Protocol Continuity Check Complimentary Code Keying CHAP Challenge Handshake Authentication Protocol Command Line Interface Customer Premises Equipment Clear To Send DBPSK Demodulator Baseband Phase Shift Keying DHCP...
Seite 169 IGMP Internet Group Membership Protocol IMAP Internet Message Access Protocol Internet Protocol ISDN Integrated Service Digital Network Internet Service Provider L2TP Layer 2 Tunneling Protocol Local Area Network Link Control Protocol Logical Link Control MAC-Adresse WAN Medium Access Control Media Dependent Interface MAC Encapsulation Routing Maximum Transfer Unit NAPT...
Seite 170 Routing Information Protocol RTCP Real Time Control Protocol Real-time Transport Protocol Sustained Cell Rate SMTP Simple Mail Transfer Protocol SNDCP Sub Network Dependent Convergence Protocol SNAP SubNetwork Attachment Point SNMP Simple Network Management Protocol SOAP Simple Object Access Protocol SSID Service Set IDentifier Set Top Box Transmission Control Protocol...
Seite 171: Anhang F - Anschlusstechnik
Anhang F – Anschlusstechnik F.1 Pinbelegungen des PWR-Steckers Das Netzteil wird mittels der fest im Gehäuse installierten Minibuchse mit dem Gerät verbunden. Kontakt Signal Bedeutung innen +12 V Gleichstrom + aussen Erde Gleichstrom –...
Seite 172: Pinbelegungen Der 10 Gbits/S Und Gigabit Ethernet 1-3 Schnittstellen
F.2 Pinbelegungen der 10 Gbits/s und Gigabit Ethernet 1-3 Schnittstellen Die Ethernet-Schnittstellen sind mittels einer fest installierten RJ45-Buchse (8 Pins) mit dem Gerät verbunden. Kontaktnr. Signal D1+ / DA+ D1- / DA- D2+ / DB+ D3+ / DC+ D3- / DC- D2- / DB- D4+ / DD+ D4- / DD-...
