Montageanleitung
6.
Laufrad „FirstBIKE BIG-APPLE"
Dieses Modell hat einen Schwalbe-Komfort-Reifen mit silber-
nem Sicherheits-Reflexstreifen an den Reifenseitenflächen.
Für den platzsparenden Transport ist die Gabel an diesem
Modell jederzeit wieder demontierbar!
Beutelinhalt Montagezubehör
Pos. Menge Bezeichnung
(3) 1 Stck. Achse für Lenkkopf D = 12 mm
(4) 1 Stck. Aluminium-Abdeckung für Lenkkopf
(5) 1 Stck. Senkkopf-Schraube für Lenkkopfabdeckung
(6) 1 Stck. Rad-Schraube M 8 x 120 mm (vorn)
(7) 1 Stck. selbstsichernde Mutter M 8
(8) 1 Stck. Stiftschlüssel 6 mm, für Radschraube
(11) 1 Stck. Schloßschraube M 10 x 40 mm

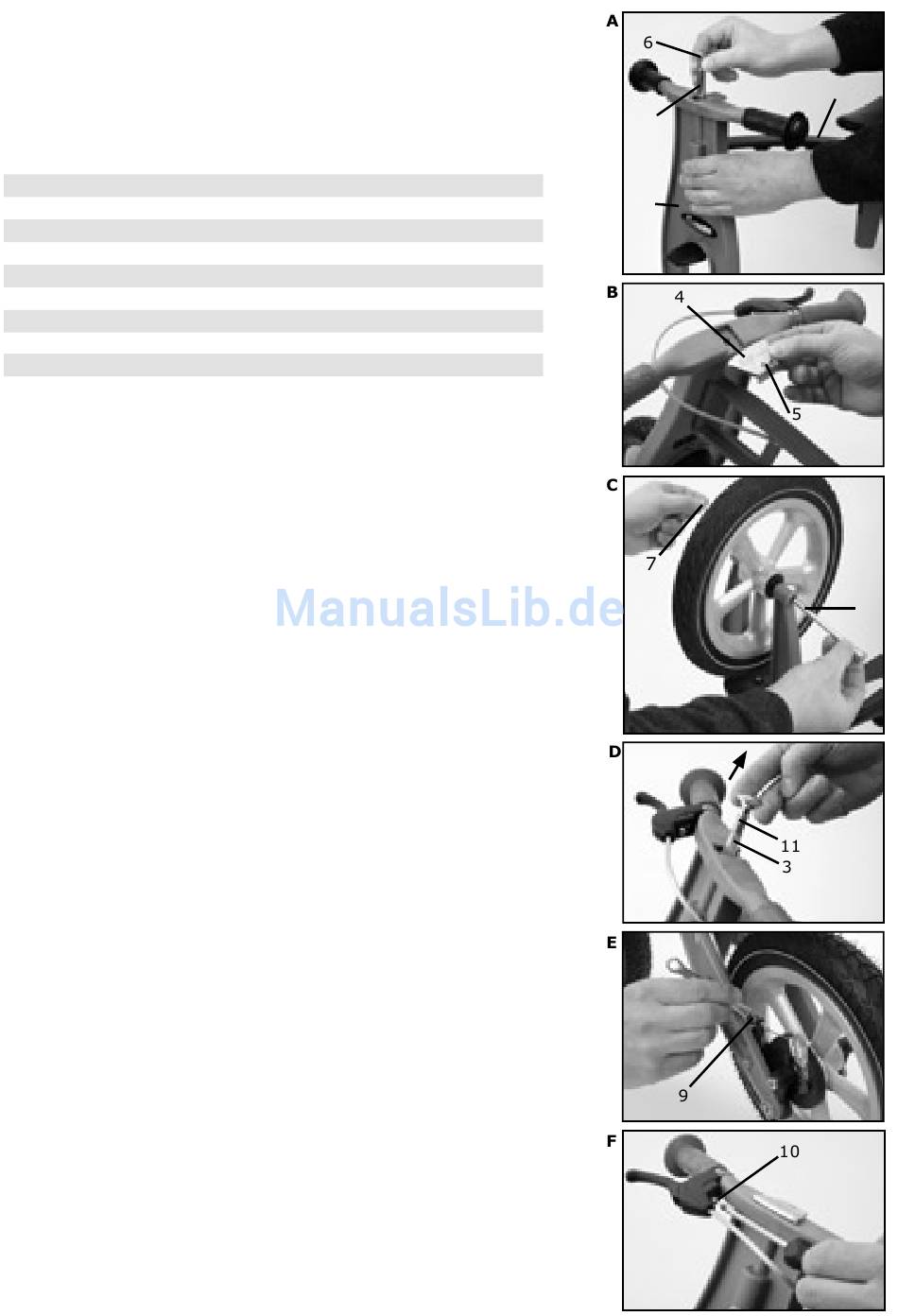

Vorgehensweise bei der Montage
A Zuerst werden Gabel (1) und Rahmen (2) am Lenkkopf dreh-
bar verbunden. Dazu in die gefügten Teile die beiliegende
Stahlachse (3) von oben einführen. Dabei muss das einseitige
Innengewinde nach oben zeigen. Hilfreich ist es, die Rad-
schraube (6) in die Achse zu stecken, um dann mithilfe eines
Hammers die Achse komplett bis nach unten einzutreiben.
B Mit der silbernen Aluminium-Abdeckung (4) ist der oben
offene Lenker zu verschließen. Zur Befestigung die Senk-
kopf-Schraube (5) verwenden.
Tipp: Zur Montage des Vorderrades jetzt das Laufrad
kopfüber mit Lenkrad und Sattel auf den Boden stellen
C Die Schraube M 8 x 120 mm (6) mit der Mutter M 8
(7) sind zur Montage des Vorderrades zuverwenden.
Die Mutter gehört in die Sechskantführung auf der
linken Seite. Die Innensechskant-Schraube mit dem
beiliegenden Stiftschlüssel 6 mm (8) gut festziehen!
Demontage der Gabel (z.B. für den Transport)
D Zur Demontage der Gabel wird zunächst die Aluminium-
Abdeckung (4) abgeschraubt. Dann die beiliegende Schloss-
schraube (11) in die Lenkkopfachse (3) schrauben und die
Achse mittels der Schraube nach oben herausziehen.
Zur Wiedermontage entsprechend Punkt A + B vorgehen.
Bremsen-Einstellung wie folgt überprüfen
E Einstellung der optimalen Zuglänge über die Einstell-
schraube (9); Bremse so einstellen, dass sie im
unbetätigten Zustand nicht schleift bzw. bremst.
F Mittels der Anschlagschraube (10) am Bremshebel kann
der Hebelabstand zum Lenker bei Bedarf reduziert werden.
Luftdruck-Empfehlung für Komfort-Bereifung „BIG-APPLE"
Vorderrad: 1,2 bar Hinterrad: 1,5 bar
