Vorbereitungen für die Installation
Es gibt zwei Installationsarten für den Torantrieb, Ziehen-zum-Öffnen und Drücken-zum-Öffnen.
Bei der Drücken-zum-Öffnen-Installation öffnet sich das Tor von innen heraus und für jedes Torflügel ist die
Verwendung einer Drücken-zum-Öffnen-Halterung erforderlich.
HINWEIS: Stellen Sie sicher, dass sich das Tor nicht in öffentliche Bereiche öffnet. Eine weitere
Person ist hilfreich bei der Installation. MT8012 kann nicht für zylindrische Torpfosten
verwendet werden, aber kann für quadratische Torpfosten und die Breite des Torpfostens soll
mindestens 12cm sein.
Installation des Torantriebs am Tor — für Ziehen-zum-Öffnen

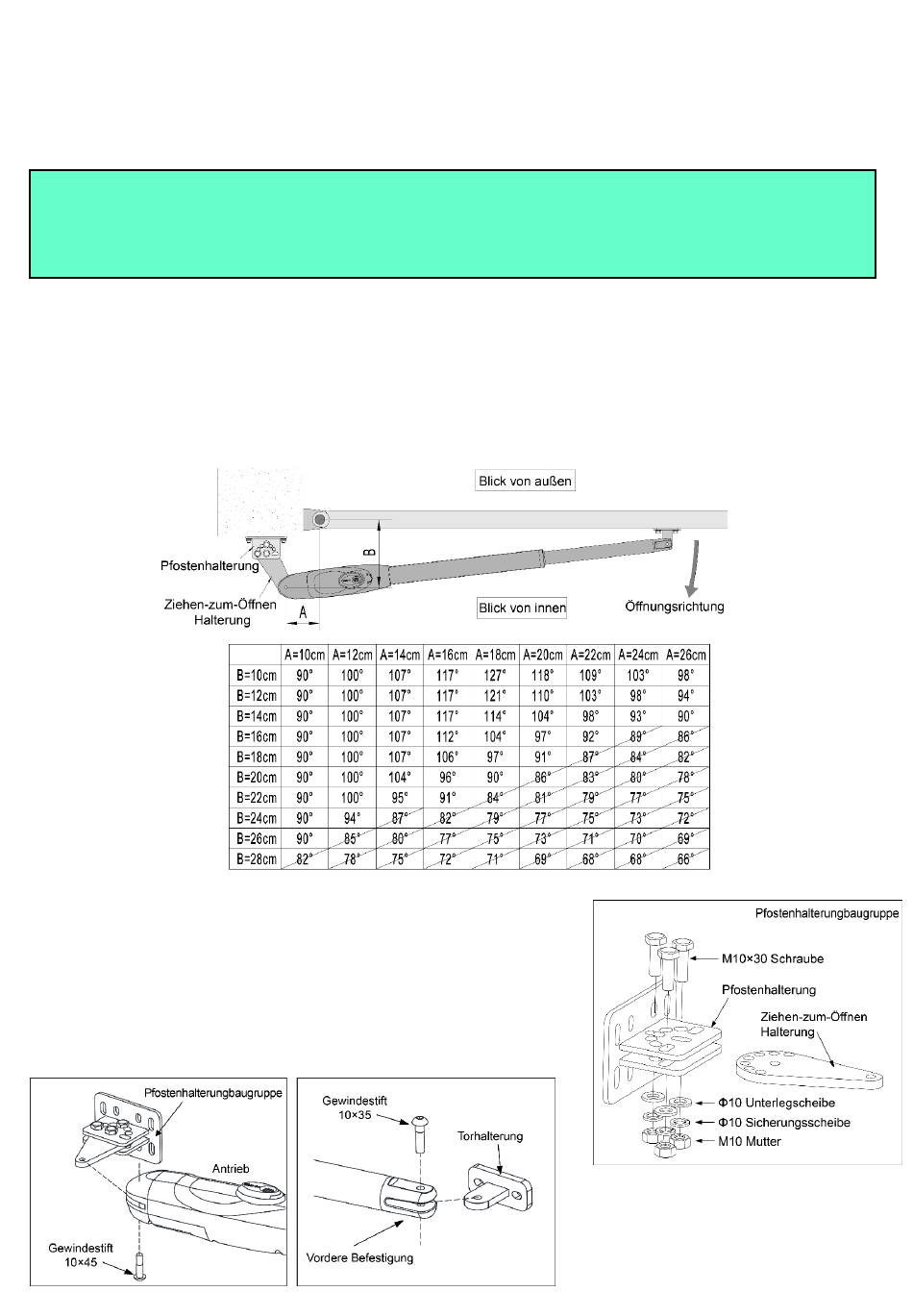

Die Position der Pfostenhalterung ist sehr wichtig. Die folgenden Abbildungen und Tabellen sind erforderlich,
um die richtige Montageposition für die Pfostenhalterung zu bestimmen. Die Tabellen zeigen den maximalen
Öffnungswinkel des Tores für bestimmte Abstände A und B. Wenn beispielsweise A 18cm und B 16cm betragen,
beträgt der maximale Öffnungswinkel des Tores 104°. Ziehen-zum-Öffnen-Installation — Tor in
geschlossener Position (die bewegliche Stange ist ausgefahren)
1. Stecken Sie die M10 x 30 Schrauben durch das mittlere Loch der
Pfostenhalterung und der Ziehen-zum-Öffnen-Halterung, wie abgebildet.
Stellen Sie eine ￠10 Unterlegscheibe, ￠10 Sicherungsscheibe und
M10 Mutter auf der Unterseite der Schraube und befestigen mit Hand.
2. Befestigen Sie die Torhalterung und Pfostenhalterungbaugruppe am
Antrieb, indem Sie einen Gewindestift einsetzen.
