Nebenstelle 3-Draht, Spannungsversorgung
Es können bis zu zehn 3-Draht-Nebenstellen (2) an einer Hauptstelle (1) an-
geschlossen werden (siehe Bild 1).

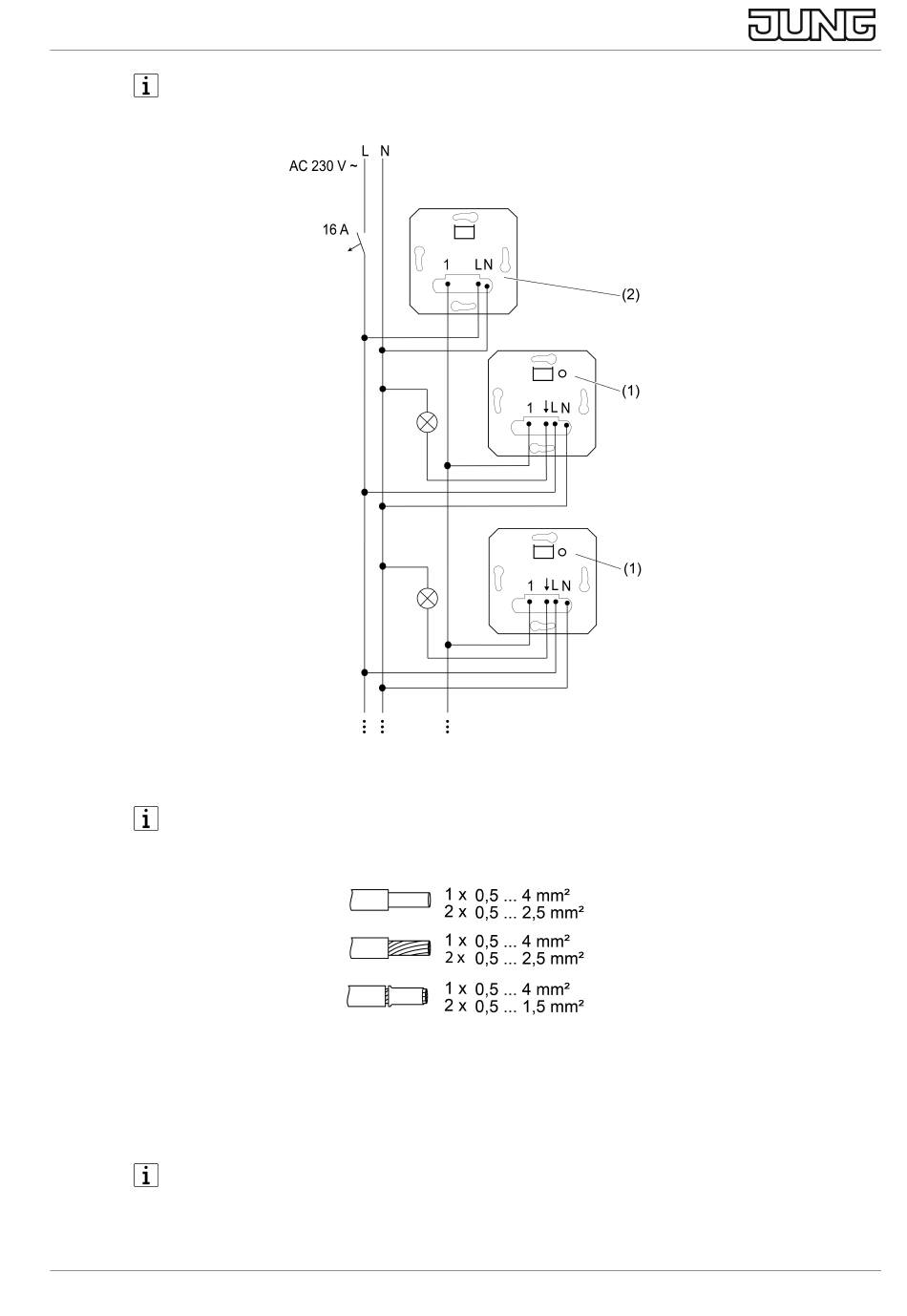

Bild 2: Anschlussplan mehrere Hauptstellen an einer 3-Draht-Nebenstelle für die zen-
Es können bis zu fünf gleiche oder unterschiedliche Hauptstellen (1) gemein-
sam von einer 3-Draht-Nebenstelle (2) gesteuert werden (siehe Bild 2).
Nebenstelle (2) gemäß Anschlussplan anschließen (siehe Bild 1) und
(siehe Bild 2). Dabei klemmbare Leitungsquerschnitte beachten (siehe Bild 3).
Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
Aufsatz nicht unter Spannung aufstecken oder tauschen, sonst kann es zur
Fehlfunktion kommen.
Rahmen und Aufsatz aufstecken.
82599423
J0082599423
trale Steuerung
Bild 3: Klemmbare Leitungsquerschnitte
5 / 6
25.08.2022
