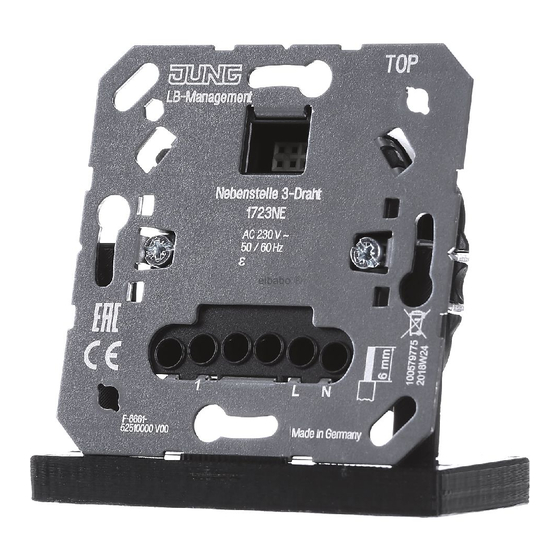

Art.-Nr.: 1723 NE
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2
Bestimmungsgemäßer Gebrauch
–
Nebenstellenbedienung von geeigneten Einsätzen
–
Nebenstelle zur Erweiterung des Erfassungsfeldes von Bewegungs- und Präsenzmeldern
–
Zentrale Steuerung vom mehreren Hauptstellen
–
Betrieb mit geeignetem Aufsatz aus dem LB-Management
–
Montage in Gerätedose nach DIN 49073
3
Bedienung
Die Funktion der Nebenstelle ist vom Aufsatz der Nebenstelle sowie vom Einsatz und Aufsatz
der Hauptstelle abhängig.
Aufgrund verschiedener Kombinationsmöglichkeiten der Aufsätze und Einsätze des Systems
LB-Management sind unterschiedliche Anwendungen möglich. In dieser Anleitung werden da-
her nur die wesentlichen Grundfunktionen der Nebenstellenbedienung über einen Tastaufsatz
beschrieben. Bedienungen mit anderen Aufsätzen wird in der Anleitung des jeweiligen Aufsat-
zes beschrieben.
Beispiel 1: Auf der Hauptstelle steckt ein Tastaufsatz auf einem Schalt- oder Dimmeinsatz
Licht schalten
￭
Tastaufsatz oben drücken.
Licht wird eingeschaltet.
￭
Tastaufsatz unten drücken.
Licht wird ausgeschaltet.
Helligkeit einstellen (Nur Dimmeinsatz)
￭
Tastaufsatz oben oder unten lang drücken.
Einschalthelligkeit speichern (Nur Dimmeinsatz)
￭
Helligkeit einstellen.
￭
Tastaufsatz vollflächig länger 4 Sekunden drücken.
Beispiel 2: Auf der Hauptstelle steckt ein Bewegungs- oder Präsenzmelder auf einen
Schalteinsatz
Licht schalten
￭
Tastaufsatz oben drücken.
Licht wird eingeschaltet.
￭
Tastaufsatz unten drücken.
82599413
J0082599413
1 / 4
05.03.2020
