THINKWORK PRH4A Bedienungsanleitung Seite 4

Fig.3 5)

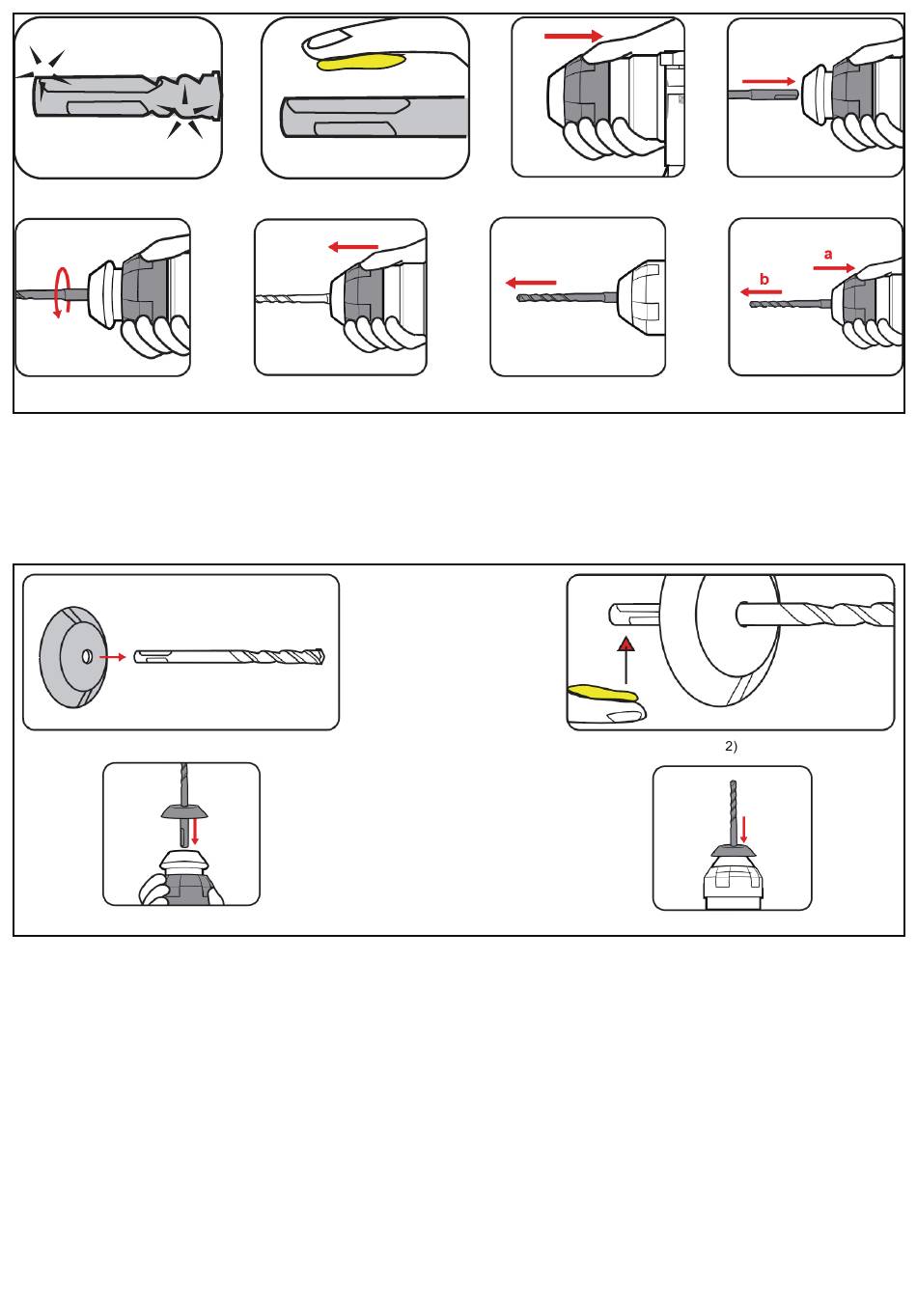

4.Montieren und verwenden Sie die Staubschutzhülle Use
Die Abdeckung fängt Staub und Schmutz auf – während Sie den Bohrer aufrecht oder über Kopf verwenden – um zu verhindern, dass Staub in die
Lüftungsschlitze gelangt.
1) Staubschutz über das Zubehör schieben.
2).Schmierfett hinzufügen.
3).Bohrer in Verriegelungshülse einführen.
4).Staubschutz bis zum Ende der Verschlusshülse drücken.
1)
Fig.4
3)
5.Betreiben Sie den Bohrhammer
1).Wählen Sie einen Betriebsmodus:(Abb.5-1)
● Drilling(Fig.5-1.1)
Drehen Sie den seitlichen Moduswähler auf das Hammer- und Bohrsymbol. Diese Einstellung wird empfohlen, wenn Sie möchten, dass sich das
Zubehör ohne Hammerschlag dreht. Ideal zum Bohren in Holz oder Stahl, wenn das richtige Zubehör für solche Materialien verwendet wird.
● Hammer Drill(Fig.5-1.2))
Drehen Sie den seitlichen Moduswähler auf das Hammer- und Bohrsymbol. Diese Einstellung wird zum Bohren von Löchern in Beton und anderen
Mauerwerksprodukten empfohlen. Der Hammerschlag ist in Betrieb, während sich gleichzeitig der Bohrer dreht.
● Chiselling (Free Rotation)(Fig.5-1.3))
Drehen Sie den seitlichen Modus-Wahlschalter auf das Hammersymbol mit dem rotierenden Pfeil verwendet.Hinweis: In diesem Modus kann sich
der Bohrer frei drehen.
● Chiselling (Fixated)(Fig.5-1.4)
Drehen Sie den seitlichen Moduswähler auf das Hammersymbol. Diese Einstellung wird empfohlen, wenn Sie eine Hammerbewegung wünschen,
ohne dass sich das Zubehör dreht, was ideal zum „Meißeln oder Abschlagen" von Mauerwerksprodukten ist, sollten Meißel- oder Meißelzubehör-
bits verwendet werden. Hinweis: In diesem Modus wird die Drehung des Bohrers vollständig gestoppt.
2).Stellen Sie sicher, dass Ihr Werkstück nach Möglichkeit sicher eingespannt ist.
3).Schließen Sie das Werkzeug an das Stromnetz an.
4).Um mit dem Bohren zu beginnen, drücken Sie den Ein/Aus-Schalter.(Fig.6-1.1)
5).Um das Bohren zu stoppen, lassen Sie den Ein/Aus-Schalter los. (Fig.6-1.2)
3)
7)
(Fig.4)
03
4)
8)
4)
