THINKWORK PRH4A Bedienungsanleitung Seite 3

Kennen Sie Ihr Produkt
(Fig.1)
● 1.SDS-Plus-Zubehörhalter: Halten Sie den SDS-Plus-Bohrer fest.
● 2. Zubehör-Verriegelungshülse: SDS-Plus-Bohrer fixieren/lösen.
● 3. Verriegelungsknopf des Tiefenmessers: Fixieren/Freigeben des Tiefenmessers.
● 4. Fettkappe: Dies ist die Position, an der das Fett hinzugefügt wird.
● 5.Ein/Aus-Schalter: Schalten Sie den Bohrhammer ein/aus.
● 6. Side Mode Selector: Wählen Sie verschiedene Funktionen aus: Hammerbohrer, Meißeln (fixiert), Meißeln (freie Rotation) und Bohren.
● Schalter der Geschwindigkeit 7.Variable: Stellen Sie die Geschwindigkeit der Maschine ein.
● 8. Kohlebürsten-Ersatzposition: Wir haben eine separate Kohlebürstenstruktur angenommen, damit Sie sie ersetzen können. Dies ist die Position der Kohlebürsten.
● 9. Seitengriff: Der Griff erleichtert Ihnen die Unterstützung dieses Bohrers.
● 10. Kohlebürste: Im Allgemeinen kann ein neues Paar Kohlebürsten länger als 100 Stunden verwendet werden. Wenn der Bohrhammer
ungewöhnliche Funken und Geräusche hat, überprüfen Sie bitte, ob die Kohlebürsten erschöpft sind. Sie ersetzen.
● 11. Staubschutz: Verhindern Sie, dass Staub in das Gehäuse eindringt.
● 12.SDS-Plus-Spitzmeißel: zum Demontieren von massiven Ziegelwänden, Fliesen, Beton usw.
● 13.SDS-Plus-Flachmeißel: zum Abreißen von losen Mauern, Ziegeln, Steinen, Fliesen usw.
● 14. SDS-Plus-Bohrer: Wird verwendet, um Löcher unterschiedlicher Größe für harte Strukturen zu stanzen.
● 15.Y-Schlüssel: Zum Öffnen der Fettkappe.
● 16.Bohrfutterschlüssel: Das Keilbohrfutter festziehen / lösen.
● 17.Keilbohrfutter mit SDS-Plus-Schaft: ermöglicht die Anpassung des Bohrhammers an Bohrer mit unterschiedlichen Gelenken. Durchmesser:
1/16~1/2" (1~13mm).
● 18.Schmierfett: Bitte alle 50 Betriebsstunden öffnen und etwas Schmierfettöl hinzufügen.
● 19. Tiefenmesserstange: Wird verwendet, um die Tiefe des Stanzens/Hämmerns zu messen.
● 20.Anweisungen.
● 21.Garantiekarte.
● 22.Blow-Box.
Einrichtung & Vorbereitung
1. Vor dem Gebrauch
● Lesen Sie die Betriebsanleitung, um das Risiko von Rückfragen zu verringern.
● Tragen Sie Ohrenschützer. Die Einwirkung von Lärm kann Gehörschäden verursachen.
● Tragen Sie eine Atemmaske. Bei der Bearbeitung von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden
Sie das Gerät niemals für Arbeiten an asbesthaltigen Materialien!
● Tragen Sie eine Schutzbrille. Beim Arbeiten entstehende Funken oder vom Gerät abgegebene Splitter, Späne und Staub können zum Verlust der
Sehkraft führen.Wählen Sie zwischen den einzelnen Funktionen nur bei Stillstand des Gerätes. Wenn Sie diesen Punkt nicht beachten, kann das Gerät
beschädigt werden.
● Das Gerät ist zum Bohren mit Hammerschlag in Beton, Fels und Ziegel sowie für Meißelarbeiten bestimmt, immer mit dem jeweils richtigen
Bohrer oder Meißel. Das Gerät ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Jede andere Verwendung gilt als Missbrauch. Für
hieraus resultierende Schäden oder Verletzungen jeglicher Art haftet der Benutzer / Betreiber und nicht der Hersteller.

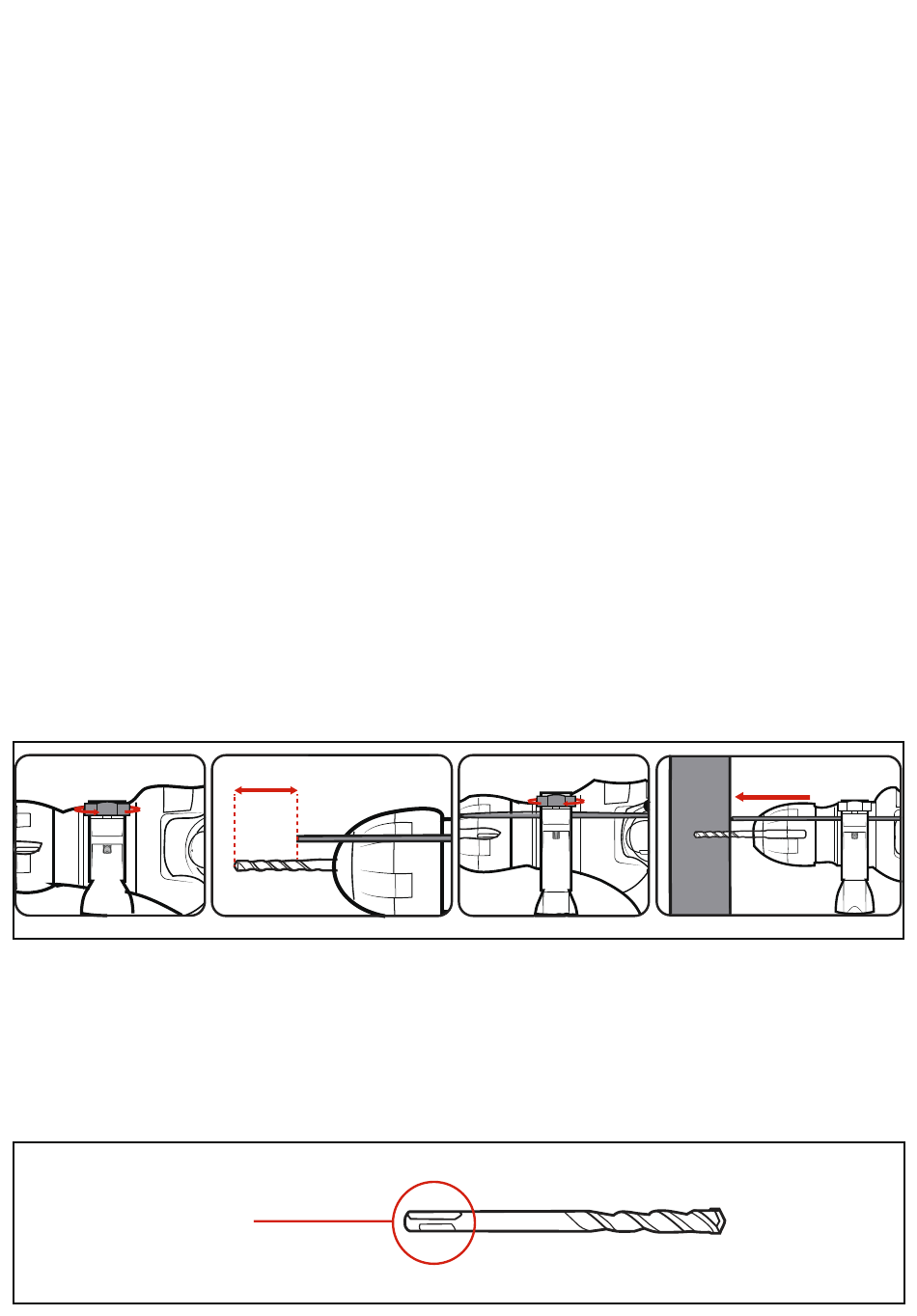

2.Verwenden Sie den Tiefenmesserstab (
The depth rod allows you to drill to a predetermined depth.
1).Lösen Sie die Sicherungsmutter der Tiefenstange und setzen Sie dann die Tiefenstange ein.
2).Stellen Sie den Tiefenstab so ein, dass der Bohrer über das Ende des Tiefenstabs auf die erforderliche Bohrtiefe hinausragt.
3).Ziehen Sie die Sicherungsmutter der Tiefenstange fest, um die Tiefenstange zu fixieren.
4).Bohren Sie das Loch, bis das Ende des Tiefenstabs das Werkstück berührt.
Fig.2
1)
3. SDS-Plus-Zubehör
1).Stellen Sie vor dem Einsetzen in das Spannfutter sicher, dass das SDS-Plus-Zubehör frei von Staub und Schmutz ist.
2). Vor dem Einsetzen in den Bohrer das mitgelieferte Schmiermittel in das SDS-Plus-Zubehör geben.
3). Verschlusshülse zurückziehen und halten.
4). Legen Sie das SDS-Plus-Zubehör ein.
5). Drehen und weiter so weit wie möglich einführen.
6). Verschlusshülse lösen.
7). Geprüftes SDS-Plus-Zubehör ist gesperrt. Versuchen Sie es herauszuziehen. Hinweis: Es sollte ca. 10 – 20 mm Bewegung haben. Das ist
normal.
8 Um das SDS-Plus-Zubehör zu entfernen, ziehen Sie die Verschlusshülse zurück und ziehen Sie das Zubehör heraus.
Fig.3
(Fig.2)
Erforderlich
Bohren
Tiefe
2)
(Fig.3)
SDS-Plus
)
3)
Zubehörteil
02
4)
