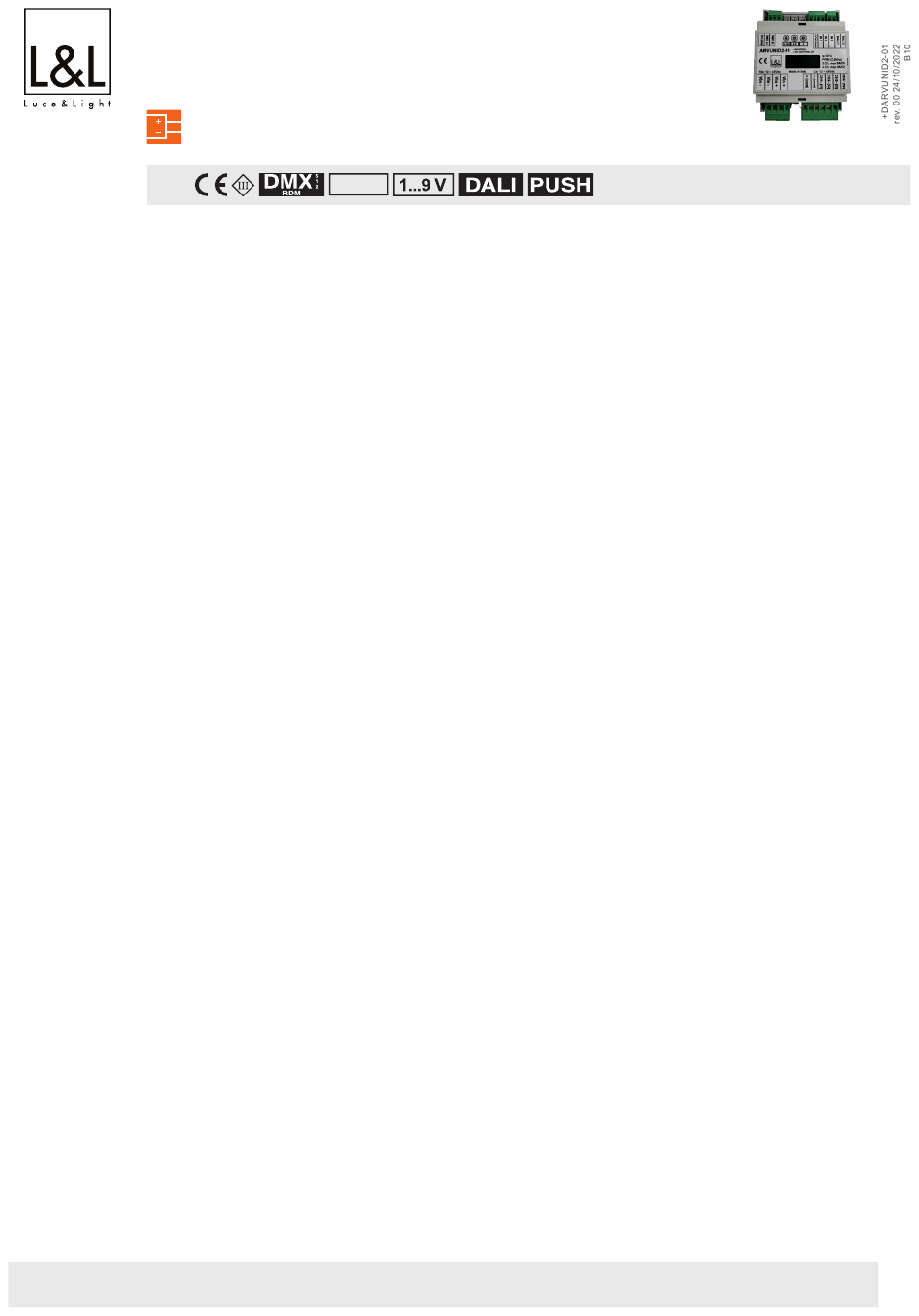

INSTALLATION INSTRUCTIONS
Made in Italy

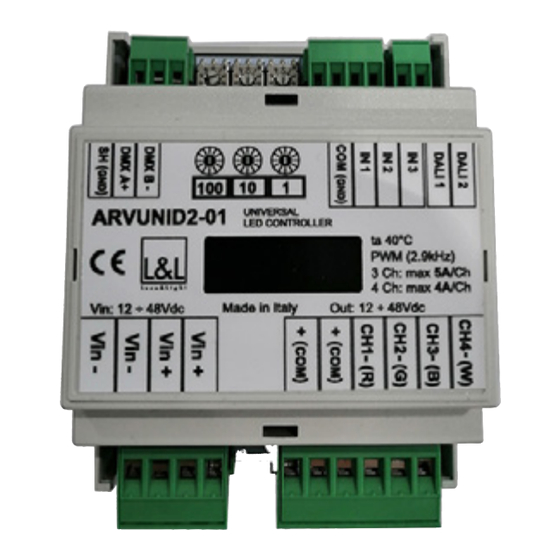

ARVUNID2-01 driver with constant voltage PWM output
General description:
The ARVUNID2-01 board is an LED driver with constant voltage output and PWM modulation (dimming) with various control
possibilities as described below (numbers in brackets refer to Fig.1):
•
DMX-RDM (1)
•
DALI 1.0 (4)
•
Analogue inputs (3)
•
Push buttons (connected to inputs)
•
Potentiometers (connected to inputs)
There are four independent outputs (7) configured for common positive: the outputs can be connected in parallel.
The board is specifically designed for use with LED light strips and/or lighting fixtures that offer PWM dimming directly on the
power supply.
The operating mode is selected via three 10-position Contraves devices (2): these are organised in hundreds, tens and units
(x100, x10, x1).
A fourth 10-position Contraves device (6) allows you to select the rated output current (same for all outputs).
The board has an alphanumeric display (8) that shows the operating parameters.
NOTE:
Power (from 12V to 48V) is supplied via the connector (5): for use with total currents greater than 10A, both pairs of Vin+ and
Vin- power supply terminals and both the outputs@ +COM terminals must be used.
L&L Luce&Light srl / Via Trescalini, 5 / 36031 Dueville, Vicenza / Italy / T +39 0444 36 05 71 / F +39 0444 59 43 04
ARVUNID2-01
Power supply units and control gear
0-10V
E lucelight@lucelight.it / www.lucelight.it
1/8
