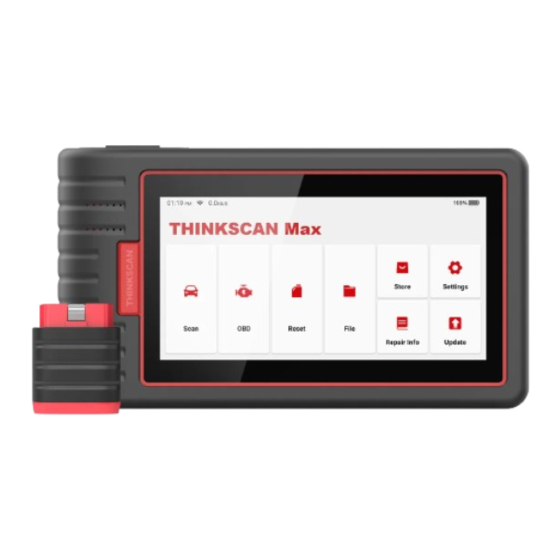

Thinkcar THINKSCAN Max Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
www.mythinkcar.com
1 Quick Start Manual ..........................................................................................................1
1.1 Initial Use ........................................................................................................................1
1.1.1 Turn on the Machine ...............................................................................................1
1.1.2 Language Setting ....................................................................................................1
1.1.3 Connect WIFI ..........................................................................................................2
1.1.4 Choose Time Zone ..................................................................................................2
1.1.5 User Agreement ......................................................................................................2
1.1.6 Create an Account ..................................................................................................3
1.1.7 Typing in Business Information ...............................................................................3
2 General information ........................................................................................................6
2.1 On-Board Diagnostics (OBD) II ......................................................................................6
2.2 Diagnostic Trouble Codes (DTCs) ..................................................................................6
2.3 Data Link Connector (DLC) Location..............................................................................7
2.4 OBD II Readiness Monitors ............................................................................................8
2.5 OBD II Monitor Readiness Status...................................................................................9
2.6 OBD II Defi nitions ...........................................................................................................9
3 Introduction to the Product ..........................................................................................11
3.1 General introductions ...................................................................................................11
3.1.1 Diagnostic host .....................................................................................................11
3.1.2 Technical indications .............................................................................................12
4 Preparation.....................................................................................................................13
4.1 Charge the host ............................................................................................................13
4.2 Battery ..........................................................................................................................13
4.3 Power on and off ..........................................................................................................13
4.3.1 Power on ...............................................................................................................13
4.3.2 Power off ...............................................................................................................13
5 Functions Descriptions .................................................................................................14
5.1 Diagnosis ......................................................................................................................14
5.2 Maintenance & Reset ...................................................................................................20
5.2.1 Maintenance light reset .........................................................................................21
5.2.2 Steering angle reset ..............................................................................................21
5.2.3 Battery matching ...................................................................................................21
5.2.4 ABS exhaust .........................................................................................................21
5.2.5 Throttle matching ..................................................................................................22
5.2.6 Brake pad reset .....................................................................................................22
5.2.7 DPF regeneration ..................................................................................................22
5.2.8 Anti-theft matching ................................................................................................22
5.2.9 Nozzle coding .......................................................................................................23
5.2.10 Tire pressure reset ..............................................................................................23
Content
THINKSCAN Max
I
Inhaltsverzeichnis
Verwandte Anleitungen für Thinkcar THINKSCAN Max
Inhaltszusammenfassung für Thinkcar THINKSCAN Max
- Seite 101 2.6 Defi nitionen von OBD II ....................10 3 Einführung des Produktes ....................12 3.1 Allgemeine Einführungen....................12 3.1.1 Diagnosehost ......................12 3.1.2 Technische Angaben .....................13 THINKSCAN Max Host-Computer .................13 THINKSCAN Max Diagnose-Dongle ................13 4 Vorbereitung ........................14 4.1 Aufl aden des Hosts.......................14 4.2 Batterie .........................14 4.3 Ein- und Ausschalten ....................14...
- Seite 102 THINKSCAN Max www.mythinkcar.com 5.2.9 Codierung der Düse ....................25 5.2.10 Restablecimiento de la presión de los neumáticos ..........25 5.2.11 Kalibrierung des Aufhängungsniveaus ..............25 5.2.12 Scheinwerfer-Anpassung ..................25 5.2.13 Getriebeanpassung .....................25 5.2.14 Initialisierung des Schiebedachs .................26 5.2.15 AGR-Anpassung ....................26 5.2.16 Lernen von Zahnrädern ..................26 5.2.17 Kilometerzählereinstellung ..................26...
-
Seite 103: Anleitung Zum Schnellstart
THINKSCAN Max www.mythinkcar.com 1 Anleitung zum Schnellstart 1.1 Erste Verwendung Nach dem Drücken des Netzschalters werden die Bilder wie folgt auf dem Bildschirm angezeigt. 1.1.1 Einschalten der Maschine Nach dem Drücken des Netzschalters werden die Bilder wie folgt auf dem Bildschirm angezeigt. -
Seite 104: Auswahl Der Zeitzone
THINKSCAN Max www.mythinkcar.com Tipps: WLAN muss eingestellt sein. Wenn kein WLAN-Netzwerk in der Nähe verfügbar ist, können Sie „Tragbar Mobiler Hotspot“ aktivieren. 1.1.4 Auswahl der Zeitzone Wählen Sie die Zeitzone des aktuellen Standorts aus, und das System konfi guriert die Zeit automatisch entsprechend der von Ihnen gewählten Zeitzone. -
Seite 105: Erstellen Eines Kontos
THINKSCAN Max www.mythinkcar.com 1.1.6 Erstellen eines Kontos Sie müssen sich per E-Mail für ein Konto registrieren. Wenn Sie andere Produkte der THINK-Serie besessen haben, können Sie sich direkt mit einem verfügbaren Konto anmelden. 1.1.7 Eingeben von Informationen des Reparaturladens Geben Sie die Informationen des Reparaturladens ein, die im Diagnosebericht dargestellt... - Seite 106 THINKSCAN Max www.mythinkcar.com Informationen zum Urheberrecht Informationen zum Urheberrecht Copyright © 2020 by THINKCAR TECH. CO., LTD. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von THINKCAR darf kein Teil dieser Publikation reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise (elektronisch, mechanisch, fotokopiert und aufgezeichnet oder auf andere Weise) übertragen werden.
- Seite 107 Gebiete und/oder Jahre auf einige der im Abschnitt Diagnose aufgeführten Fahrzeugmodelle oder Systeme nicht anwendbar ist. Wenn Sie auf solche Probleme stoßen, wenden Sie sich bitte an THINKCAR. Wir werden Ihnen helfen, das Problem so schnell wie möglich zu lösen.
- Seite 108 THINKDIAG, THINKPLUS, THINKSCAN und THINK- TOOL. Diese Produkte erweisen sich durch nutzerorientierte kreative Produktformen und ein Dienstleistungssystem als eine ganz neue Generation von Diagnosewerkzeugen. THINKCAR TECH strebt weiterhin nach Perfektion in allen Aspekten wie Produktdesign, Materialauswahl, Herstellung und Software- Dienstleistungen.
-
Seite 109: Allgemeine Informationen
THINKSCAN Max www.mythinkcar.com 2 Allgemeine Informationen 2.1 On-Board-Diagnosesystem (OBD) II Die erste Generation von On-Board-Diagnosesystemen (OBD I) wurde vom California Air Resources Board (ARB) entwickelt und 1988 eingeführt, um einige der Emissionskontrollkomponenten von Fahrzeugen zu überwachen. Als sich die Technologie weiterentwickelte und der Wunsch, das On-Board-Diagnosesystem zu verbessern, wuchs, wurde eine neue Generation von On-Board-Diagnosesystemen entwickelt. -
Seite 110: La Ubicación Del Conector De Enlace De Datos (Dlc)
THINKSCAN Max www.mythinkcar.com DTC Example P0201 ldentifies what section of the system is malfunctioning Systems P=Powertrai B=Body Sub-systems C=Chassis Identifies the system where the U=Network problem is located.“P”Code systems are listed below.“B”,“C”and“U”Code system will vary. 0 - Fuel and air metering; Auxiliary... -
Seite 111: Obd Ii-Bereitschaftsmonitore
THINKSCAN Max www.mythinkcar.com hinter dem Aschenbecher, und der Aschenbecher muss entfernt werden, um Zugang zum Anschluss zu erhalten. Wenn der DLC nicht gefunden werden kann, fi nden Sie die Position im Servicehandbuch des Fahrzeugs. 2.4 OBD II-Bereitschaftsmonitore Ein wichtiger Teil des OBD II-Systems eines Fahrzeugs sind die Bereitschaftsmonitore, die als Indikatoren dienen, um herauszufinden, ob alle Emissionskomponenten durch das OBD II-System bewertet worden sind. -
Seite 112: Bereitschaftsstatus Des Obd Ii-Monitors
THINKSCAN Max www.mythinkcar.com 3) Katalysator 4) Verdunstungssystem 5) O2-Sensor-Heizung 6) Sekundärlufteinspritzung 7) Beheizter Katalysator 8) Klimaanlage 2.5 Bereitschaftsstatus des OBD II-Monitors OBD-II-Systeme müssen anzeigen, ob das PCM-Monitorsystem des Fahrzeugs die Tests für jede Komponente abgeschlossen hat oder nicht. Geprüfte Komponenten werden als „Bereit“... - Seite 113 THINKSCAN Max www.mythinkcar.com aufl euchtet, zeigt sie an, dass ein Problem erkannt wurde und das Fahrzeug so schnell wie möglich gewartet werden sollte. Unter bestimmten Bedingungen blinkt oder leuchtet die Armaturenbrettleuchte. Dies weist auf ein schwerwiegendes Problem hin, und das Blinken soll den Fahrzeugbetrieb behindern.
-
Seite 114: Einführung Des Produktes
3 Einführung des Produktes 3.1 Allgemeine Einführungen THINKSCAN Max, eines der Diagnostikprodukte, die von THINKCAR TECH INC auf den Markt gebracht wurden, ist das hochwertigste OBD-Produkt der THINK-Serie für Heimwerker. Ausgestattet mit dem Android-Betriebssystem bietet es leistungsstarke Funktionen und kann online aktualisiert werden. Darüber hinaus deckt es aufgrund vollständiger Kommunikationsprotokolle mehrere Fahrzeugmodellen ab. -
Seite 115: Technische Angaben
3.1.2 Technische Angaben Das Host-Produktpaket umfasst einen Host, ein Diagnosekabel, einen Drucker, Druckpapier, ein Ladekabel und einen Netzteil. Im Folgenden sind Leistungsparameter aufgeführt. THINKSCAN Max Host-Computer • Batteriekapazität:3100mAh/7.6V • Bildschirmgröße: 5.99 Zoll • Aufl ösung: 720*1440 • Pixel Arbeitsspannung: 5V •... -
Seite 116: Vorbereitung
THINKSCAN Max www.mythinkcar.com 4 Vorbereitung 4.1 Aufl aden des Hosts Befolgen Sie die folgenden Schritte, um den Host aufzuladen: 1. Schließen Sie ein Ende des Netzkabels an die USB-Buchse des Netzteils an. 2. Schließen Sie das andere Ende an die Ladebuchse an der Unterseite des Hosts an. -
Seite 117: Funktionsbeschreibungen
THINKSCAN Max www.mythinkcar.com 5 Funktionsbeschreibungen Der THINKSCAN Max Host-Computer verfügt über 8 Funktionen, nämlich OBD, Scannen, Wartung und Service, ThinkFile, ThinkStore, Reparaturinformationen, Einstellungen und Aktualisierung. 5.1 Diagnose Vollsystemdiagnose: Es unterstützt mehr als 100 Automobilmarken, intelligente Diagnose und traditionelle Diagnose, die OBD II-Vollfunktionsdiagnose, Vollsystem- und Vollfunktionsdiagnose umfasst: Lesen von Fehlercodes, Löschen von Fehlercodes, Lesen... - Seite 118 THINKSCAN Max www.mythinkcar.com Beginn der Diagnose 1. Auswahl des Testmodus: Nach dem Lesen der Fahrgestellnummer wird auf dem Bildschirm die Auswahloberfl äche für den Testmodus aufgerufen: A. Zustandsbericht: In diesem Modus können Sie das Fahrzeug schnell überprüfen und den Fahrzeugzustandsbericht anzeigen (dieser ist nur verfügbar, wenn die Diagnosesoftware diese Funktion unterstützt).
- Seite 119 THINKSCAN Max www.mythinkcar.com Wenn Sie den Scanvorgang anhalten möchten, klicken Sie auf „Pause“. Nachdem Abschluss des Scanvorgangs zeigt das System den Diagnosebericht direkt an. Der DTC kann durch Klicken auf die Schaltfl äche ausgeblendet werden. Das System mit DTC wird in roter Schrift auf dem Bildschirm angezeigt, und die spezifi...
- Seite 120 THINKSCAN Max www.mythinkcar.com Tipps: Das Diagnosemenü variiert je nach Fahrzeug A. Versionsinformationen Wie in der Abbildung gezeigt, klicken Sie auf „Versionsinformation“, um die aktuelle Versionsinformation des Fahrzeugsteuergeräts zu lesen. B. Lesen des Fehlercodes Diese Funktion dient zum Lesen des DTC im Steuergerätespeicher und hilft dem Wartungspersonal, die Ursache der Fahrzeugpanne schnell zu identifi...
- Seite 121 THINKSCAN Max www.mythinkcar.com Adressen gesendet werden. C. Löschen des Fehlercodes Diese Funktion dient zum Löschen des DTC des Steuergerätespeichers des getesteten Systems.Klicken Sie auf „Fehlercode löschen“, dann kann das System automatisch den vorhandenen DTC löschen und das Dialogfeld mit der Meldung „DTC erfolgreich gelöscht“...
- Seite 122 THINKSCAN Max www.mythinkcar.com Bildschirm-Schaltfl ächen: (Grafik): Klicken Sie darauf, und die Datenströme werden in dynamischen Wellenmustern angezeigt. Bericht: Klicken Sie auf die Schaltfläche, um die Anzahl der aktuellen Datenströme zu speichern. Aufzeichnen: Dient zum Aufzeichnen von Diagnosedaten, damit Benutzer diese wiedergeben und überprüfen können.
- Seite 123 THINKSCAN Max www.mythinkcar.com Wählen Sie die zu prüfenden Datenstromoptionen aus (Hinweis: Es können nur maximal 4 Datenströme angezeigt werden). Wenn Sie das Wellenmuster eines Datenstroms entfernen möchten, heben Sie die Auswahl einfach auf. Wie können mehrere Wellenmuster zusammen geprüft werden? Klicken Sie auf die Schaltfl...
-
Seite 124: Wartung
THINKSCAN Max www.mythinkcar.com Bildschirm-Schaltfl ächen: Alle auswählen: Klicken Sie darauf und wählen Sie alle Diagnosedatensätze aus. Löschen: Klicken Sie auf die Schaltfläche, um einige geprüfte Diagnosedatensätze zu löschen. A u s w a h l a u f h e b e n : K l i c k e n S i e d a r a u f , u m d i e A u s w a h l a l l e r ü b e r p r ü f t e n Diagnosedatensätze aufzuheben. -
Seite 125: Batterieanpassung
THINKSCAN Max www.mythinkcar.com 5.2.3 Batterieanpassung Bei der Batterieanpassung wird die Überwachungseinheit der Autobatterie mit Hilfe eines Autodiagnosewerkzeugs zurückgesetzt. Durch Löschen der ursprünglichen Ausfallinformationen über den Mangel an Batterieleistung wird die Batterie erneut angepasst. Auf der Grundlage der zugehörigen Informationen der vorhandenen Batterie führt die Überwachungseinheit die Überwachung durch. -
Seite 126: Zurücksetzen Des Bremsbelags
THINKSCAN Max www.mythinkcar.com d) Nach dem Austausch oder der Demontage der Einlassöff nung wird die Steuerung der Leerlaufdrehzahl durch die Koordination zwischen der elektronischen Steuereinheit und dem Drosselklappengehäuse beeinträchtigt. e) Obwohl sich die Eigenschaften des Leerlauf-Drosselklappenpotentiometers nicht geändert haben, hat sich das Einlassvolumen geändert und die Leerlauf- Steuerungseigenschaften haben sich bei denselben Drosselöff... -
Seite 127: Codierung Der Düse
THINKSCAN Max www.mythinkcar.com (ECU), Karosseriesteuermodul (BCM) und Fernbedienungsbatterie erforderlich, den Diebstahlschutzschlüssel anzupassen. 5.2.9 Codierung der Düse Schreiben Sie den tatsächlichen Code der Kraftstoff einspritzdüse oder schreiben Sie den Code in der ECU mit dem Code, der der Kraftstoff düse jedes Zylinders entspricht, so dass die Kraftstoffeinspritzmenge jedes Zylinders genauer gesteuert oder korrigiert werden kann.Normalerweise wird nach dem Austausch der ECU und der Kraftstoff... -
Seite 128: Initialisierung Des Schiebedachs
THINKSCAN Max www.mythinkcar.com erzielen. 5.2.14 Initialisierung des Schiebedachs Mit di eser F unktion ka nn di e Sc hi ebedac hv e rrie ge lu n g au s ge s c ha lte t, b ei Regen geschlossen, die Speicherfunktion des Schiebe-/Kippschiebedachs, die Außentemperaturschwelle usw. -
Seite 129: Transportmodus
THINKSCAN Max www.mythinkcar.com Teile nach Bedarf durch neues Zubehör ersetzt werden. Nach Ausführung dieser Funktion kann die Daten des Airbag-Computers wiederherstellt und der Fehlercode gelöscht werden, die Airbag-Anzeige erlischt und der Airbag-Computer kann weiter verwendet werden. 5.2.19 Transportmodus Um den Stromverbrauch zu verringern, können folgende Funktionen deaktiviert werden, einschließlich der Begrenzung der Fahrzeuggeschwindigkeit, des Nichtaufweckens des... -
Seite 130: Fenster- Und Türkalibrierung
Prüfzeit erstellt, einschließlich aller diagnoserelevanten Daten wie Diagnoseberichte, Datenstromaufzeichnungen und Screenshots. 5.4 ThinkStore Im ThinkStore, der von THINKCAR TECH entwickelt wurde, können Sie alle Diagnosesoftware herunterladen und Hardwareprodukte kaufen. Im ThinkStore können Sie Fahrzeugdiagnose- und Wartungssoftware kaufen. Jede Diagnosesoftware hat eine detaillierte Funktionseinführung sowie Benutzerbewertungen und Kommentare zur... -
Seite 131: Reparaturinformationen
THINKSCAN Max www.mythinkcar.com Tipps: Der Kauf eines THINKSCAN Max Host-Computers beinhaltet ein einjähriges kostenloses Nutzungsrecht von fünf Software. Wenn Sie andere Diagnosesoftware verwenden müssen, sollten zusätzliche Gebühren gezahlt werden. 5.5 Reparaturinformationen Es umfasst 4 Funktionen, nämlich eine Fehlercodedatenbank, eine Tabelle der diagnosefähigen Fahrzeuge, Videos, einen Lernkurs. -
Seite 132: Einstellungen
THINKSCAN Max-Benutzer müssen die folgenden Informationen registrieren, einschließlich E-Mail, Punkte, Bestellungen, Homepage usw. Punkte: Punkte können durch die Teilnahme an Veranstaltungen, die von THINKCAR organisiert werden, oder durch die Empfehlung anderer zum Kauf unserer Produkte gesammelt werden. Jeder 1 Punkt zieht 1 USD beim Kauf von Produkten und Dienstleistungen von THINKCAR ab. -
Seite 133: Kundenverwaltung
THINKSCAN Max www.mythinkcar.com 5.7.2 Kundenverwaltung Hier werden nacheinander Informationen aller Kunden angezeigt, deren Fahrzeuge diagnostiziert wurden. 5.7.3 Geschäftsinformationen Fügen Sie die Informationen des Reparaturladens hinzu, die dem Eigentümer in der Diagnose angezeigt werden. 5.7.4 Internet-Verbindung Stellen Sie das anschließbare WLAN-Netzwerk ein. -
Seite 134: Fragen Und Antworten
Hauptschnittstelle aufgerufen. F: Bitte erklären Sie das Konto und die Punkte. A: Um THINKSCAN Max zu benutzen, müssen Sie ein Konto registrieren. Jedes Konto hat die Möglichkeit, Punkte zu sammeln, indem Sie anderen empfehlen, Produkte zu kaufen, und an offi ziellen Veranstaltungen teilnehmen. Beim Kauf von Produkten oder Dienstleistungen kann 1 Punkt für 1 Dollar abgezogen werden. -
Seite 135: Garantiebedingungen
THINKSCAN Max www.mythinkcar.com Garantiebedingungen Diese Garantie gilt nur für Benutzer und Händler, die Produkte von THINKCAR TECH INC über normale Verfahren erwerben. Innerhalb eines Jahres ab Lieferdatum garantiert THINKCAR TECH seine elektronischen Produkte für Schäden, die durch Material- oder Verarbeitungsfehler verursacht wurden. Schäden an den Geräten oder Komponenten aufgrund von Missbrauch, unbefugter Änderung, Verwendung für nicht vorgesehene...
