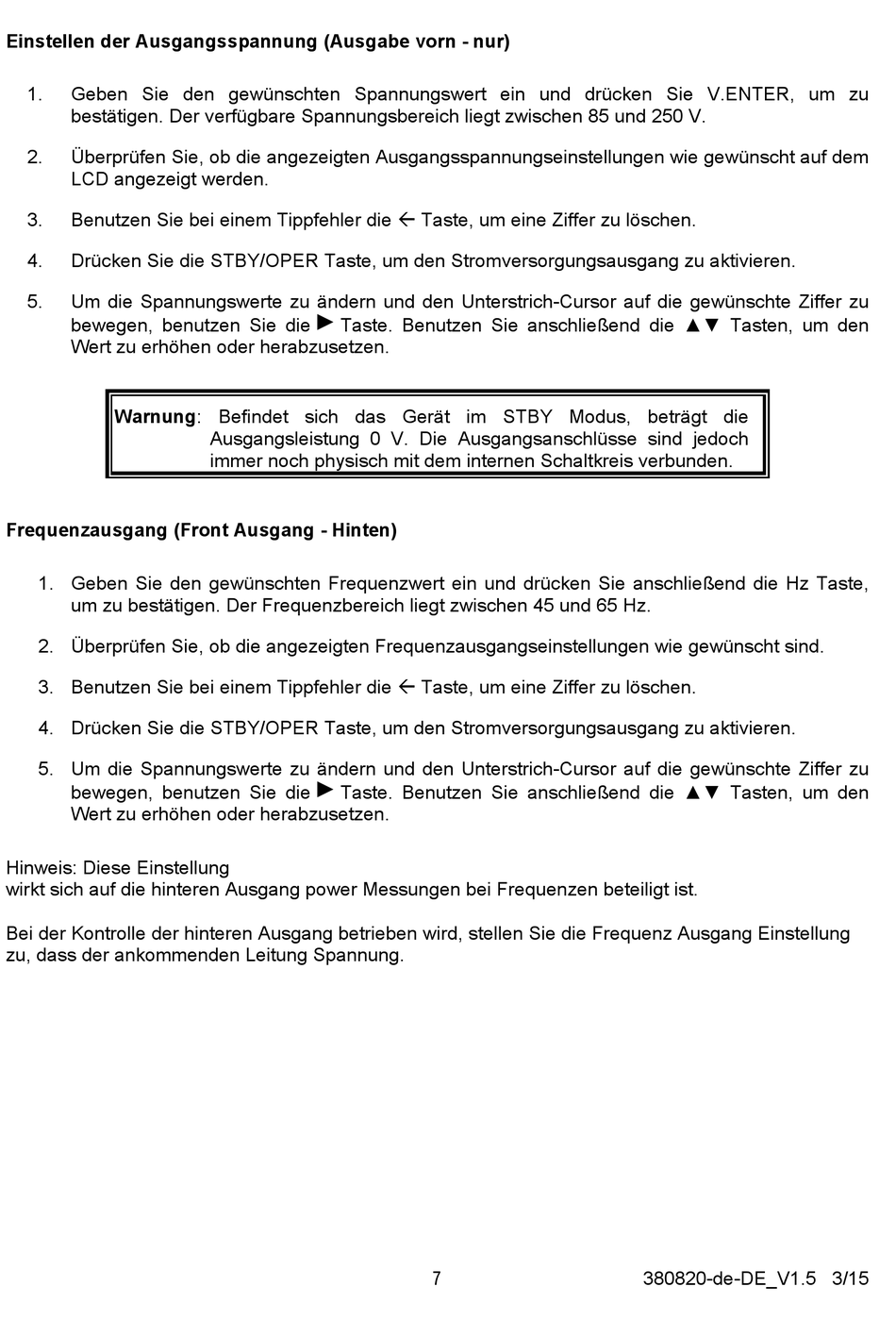

Extech Instruments 380820 Bedienungsanleitung Seite 7

Einstellen der Ausgangsspannung (Ausgabe vorn - nur)
1. Geben Sie den gewünschten Spannungswert ein und drücken Sie V.ENTER, um zu
bestätigen. Der verfügbare Spannungsbereich liegt zwischen 85 und 250 V.
2. Überprüfen Sie, ob die angezeigten Ausgangsspannungseinstellungen wie gewünscht auf dem
LCD angezeigt werden.
3. Benutzen Sie bei einem Tippfehler die  Taste, um eine Ziffer zu löschen.
4. Drücken Sie die STBY/OPER Taste, um den Stromversorgungsausgang zu aktivieren.
5. Um die Spannungswerte zu ändern und den Unterstrich-Cursor auf die gewünschte Ziffer zu
bewegen, benutzen Sie die
Wert zu erhöhen oder herabzusetzen.
Warnung: Befindet sich das Gerät im STBY Modus, beträgt die
Frequenzausgang (Front Ausgang - Hinten)
1. Geben Sie den gewünschten Frequenzwert ein und drücken Sie anschließend die Hz Taste,
um zu bestätigen. Der Frequenzbereich liegt zwischen 45 und 65 Hz.
2. Überprüfen Sie, ob die angezeigten Frequenzausgangseinstellungen wie gewünscht sind.
3. Benutzen Sie bei einem Tippfehler die  Taste, um eine Ziffer zu löschen.
4. Drücken Sie die STBY/OPER Taste, um den Stromversorgungsausgang zu aktivieren.
5. Um die Spannungswerte zu ändern und den Unterstrich-Cursor auf die gewünschte Ziffer zu
bewegen, benutzen Sie die
Wert zu erhöhen oder herabzusetzen.
Hinweis: Diese Einstellung
wirkt sich auf die hinteren Ausgang power Messungen bei Frequenzen beteiligt ist.
Bei der Kontrolle der hinteren Ausgang betrieben wird, stellen Sie die Frequenz Ausgang Einstellung
zu, dass der ankommenden Leitung Spannung.
Taste. Benutzen Sie anschließend die ▲▼ Tasten, um den
Ausgangsleistung 0 V. Die Ausgangsanschlüsse sind jedoch
immer noch physisch mit dem internen Schaltkreis verbunden.
Taste. Benutzen Sie anschließend die ▲▼ Tasten, um den
7
380820-de-DE_V1.5 3/15
