Extech Instruments 380820 Bedienungsanleitung Seite 4

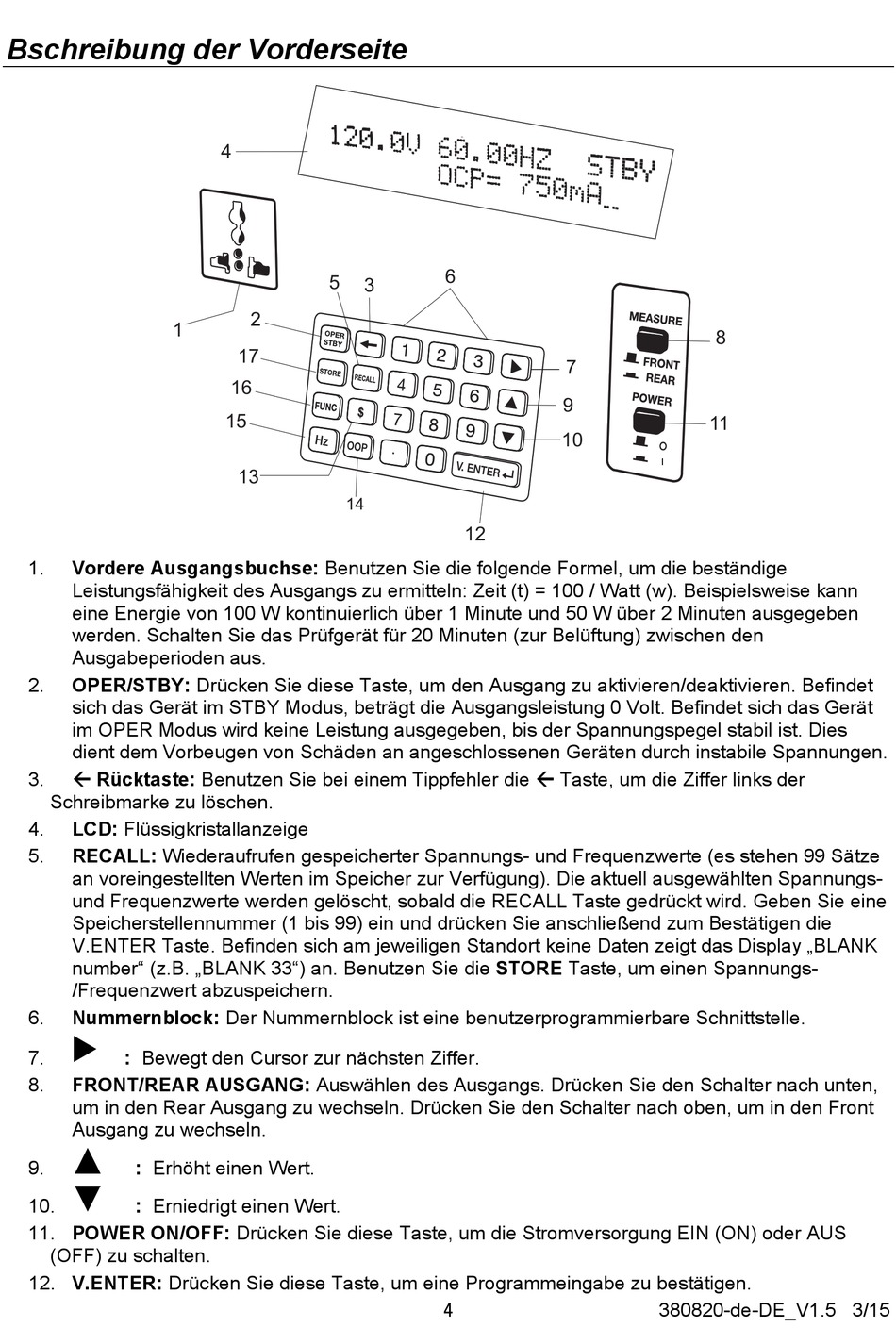

Bschreibung der Vorderseite
1
1. Vordere Ausgangsbuchse: Benutzen Sie die folgende Formel, um die beständige
Leistungsfähigkeit des Ausgangs zu ermitteln: Zeit (t) = 100 / Watt (w). Beispielsweise kann
eine Energie von 100 W kontinuierlich über 1 Minute und 50 W über 2 Minuten ausgegeben
werden. Schalten Sie das Prüfgerät für 20 Minuten (zur Belüftung) zwischen den
Ausgabeperioden aus.
2. OPER/STBY: Drücken Sie diese Taste, um den Ausgang zu aktivieren/deaktivieren. Befindet
sich das Gerät im STBY Modus, beträgt die Ausgangsleistung 0 Volt. Befindet sich das Gerät
im OPER Modus wird keine Leistung ausgegeben, bis der Spannungspegel stabil ist. Dies
dient dem Vorbeugen von Schäden an angeschlossenen Geräten durch instabile Spannungen.
3.  Rücktaste: Benutzen Sie bei einem Tippfehler die  Taste, um die Ziffer links der
Schreibmarke zu löschen.
4. LCD: Flüssigkristallanzeige
5. RECALL: Wiederaufrufen gespeicherter Spannungs- und Frequenzwerte (es stehen 99 Sätze
an voreingestellten Werten im Speicher zur Verfügung). Die aktuell ausgewählten Spannungs-
und Frequenzwerte werden gelöscht, sobald die RECALL Taste gedrückt wird. Geben Sie eine
Speicherstellennummer (1 bis 99) ein und drücken Sie anschließend zum Bestätigen die
V.ENTER Taste. Befinden sich am jeweiligen Standort keine Daten zeigt das Display „BLANK
number" (z.B. „BLANK 33") an. Benutzen Sie die STORE Taste, um einen Spannungs-
/Frequenzwert abzuspeichern.
6. Nummernblock: Der Nummernblock ist eine benutzerprogrammierbare Schnittstelle.
7. : Bewegt den Cursor zur nächsten Ziffer.
8. FRONT/REAR AUSGANG: Auswählen des Ausgangs. Drücken Sie den Schalter nach unten,
um in den Rear Ausgang zu wechseln. Drücken Sie den Schalter nach oben, um in den Front
Ausgang zu wechseln.
9. : Erhöht einen Wert.
10. : Erniedrigt einen Wert.
11. POWER ON/OFF: Drücken Sie diese Taste, um die Stromversorgung EIN (ON) oder AUS
(OFF) zu schalten.
12. V.ENTER: Drücken Sie diese Taste, um eine Programmeingabe zu bestätigen.
4
5
3
2
17
16
15
13
14
6
7
9
10
12
4
8
11
380820-de-DE_V1.5 3/15
