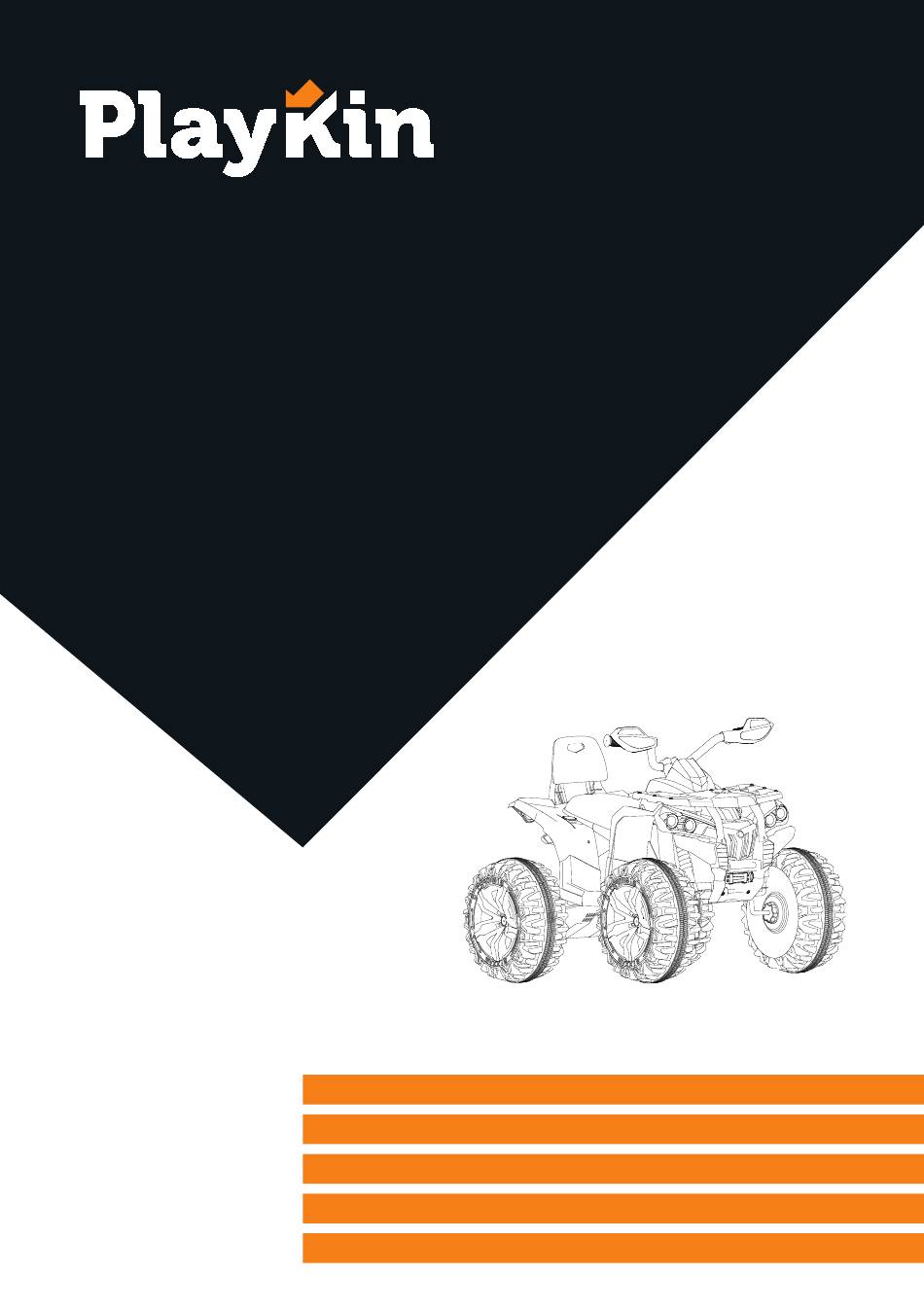

- Seite 1 QUAD RACER YELLOW Manual del usuario Manuel d’utilisation Manuale dell’utente Instruction manual Betriebsanleitung...
-
Seite 53: Einleitung
EG-KONFORMITÄTSERKLÄRUNG EINLEITUNG Vielen Dank, dass Sie sich für das Elektrofahrzeug PLAYKIN entschieden haben. Dieses Elektrofahrzeug wird Ihrem Kind viele Kilometer Spaß bereiten. Um eine sichere Fahrt zu gewährleisten, lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf. -
Seite 54: Sicherheit Beim Laden Der Batterie
SICHERHEIT BEIM LADEN DER BATTERIE × Das Laden kann nur von einem Erwachsenen durchgeführt werden. Lassen Sie keine Kinder den Akku aufladen. × Verwenden Sie den mit dem Produkt gelieferten Akku und das Ladegerät. Verwenden Sie immer Original-Akkus und Ladegeräte. ×... - Seite 55 NOTIZ: Einige der abgebildeten Teile sind auf beiden Seiten des Fahrzeugs montiert. TECHNISCHE MERKMALE QUAD RACER Batterie 12V7AH/12V10AH/12V14AH Ladegerät Eingang: 100V-240V Ausgang: 12V1A/12V1.5A Motor 12V540*2/4(10000RPM) Geschwindigkeit 3-8Km/h Ladezeit 8-10h Zeit der Nutzung 1-2h ca. Angemessenes Alter 37-95 Monate Maximales Lastgewicht 30kg...
-
Seite 56: Montage
MONTAGE ACHTUNG × Die Montage muss von einem Erwachsenen durchgeführt werden. Halten Sie Kinder fern, das Produkt enthält Kleinteile, die zum Ersticken führen können, achten Sie besonders auf Schutzmaterialien und Verpackungsbeutel. × Stellen Sie sicher, dass der Netzschalter auf “OFF” steht, bevor Sie das Gerät montieren. −... -
Seite 57: Montieren Sie Die Hinterräder
MONTIEREN SIE DIE HINTERRÄDER Entfernen Sie die Muttern und Dichtungen von der Hinterachse und führen Sie die Hinterachse durch den Motor. Montieren Sie das Hinterrad, die Dichtung und die Mutter auf der linken und rechten Seite der Hinterachse und ziehen Sie sie mit dem Schraubenschlüssel fest. Setzen Sie die Radabdeckung in das Loch im Rad ein. -
Seite 58: Montieren Sie Die Vorderräder
MONTIEREN SIE DIE VORDERRÄDER Entfernen Sie die Muttern und Dichtungen von der Vorderachse, setzen Sie das Vorderrad, die Dichtung und die Mutter auf die Vorderachse und ziehen Sie sie mit dem Schraubenschlüssel fest. Setzen Sie die Radabdeckung in das Loch im Rad ein. Montieren Sie das Vorderrad auf der anderen Seite auf die gleiche Weise. -
Seite 59: Montieren Sie Den Lenker
MONTIEREN SIE DEN LENKER Entfernen Sie zunächst die Schraube und die Mutter vom Lenkeranschluss, stecken Sie den Lenkeranschluss in die Lenkstange, führen Sie die Schraube durch das Befestigungsloch und kontern Sie die Mutter. ANSCHLIESSEN DES NETZKABELS Entfernen Sie zunächst den Sitz, suchen Sie das rote Stromkabel, schließen Sie es an den Pluspol der Batterie an, schalten Sie den Netzschalter ein, prüfen und bestätigen Sie die Verbindung und bauen Sie dann die Sitzlehne ein. - Seite 60 MONTIEREN SIE DIE VORDERRÄDER Entfernen Sie die Muttern und Dichtungen von der Vorderachse, setzen Sie das Vorderrad, die Dichtung und die Mutter auf die Vorderachse und ziehen Sie sie mit dem Schraubenschlüssel fest. Setzen Sie die Radabdeckung in das Loch im Rad ein. Montieren Sie das Vorderrad auf der anderen Seite auf die gleiche Weise.
- Seite 61 MONTIEREN SIE DEN LENKER Entfernen Sie zunächst die Schraube und die Mutter vom Lenkeranschluss, stecken Sie den Lenkeranschluss in die Lenkstange, führen Sie die Schraube durch das Befestigungsloch und kontern Sie die Mutter. ANSCHLIESSEN DES NETZKABELS Entfernen Sie zunächst den Sitz, suchen Sie das rote Stromkabel, schließen Sie es an den Pluspol der Batterie an, schalten Sie den Netzschalter ein, prüfen und bestätigen Sie die Verbindung und bauen Sie dann die Sitzlehne ein.
-
Seite 62: Montieren Sie Die Unterlage
MONTIEREN SIE DIE UNTERLAGE Richten Sie die Rückenlehne auf das Loch im Korpus aus und befestigen Sie sie. PRODUKTNUTZUNG KONTROLLEN MP3-/Multimedia-Spieler. Lichtschalter. Geschwindigkeitsschalter. Netzschalter. Vorwärts/Rückwärts-Schalter: Ändert die Richtung, in der sich das Fahrzeug bewegt, von vorne nach hinten. × Um das Fahrzeug vorwärts zu bewegen, bewegen Sie den Schalter in die Position “ Forward “. ×... -
Seite 63: Verwendung Des Mp3-Players
VERWENDUNG DES MP3-PLAYERS Taste ( | / V-): Kurz drücken, um den letzten Song abzuspielen, lang drücken, um die Lautstärke zu verringern. Taste ( | | ): Im Radiomodus drücken, um den FM-Kanal automatisch zu suchen. Drücken Sie ( | / V-) um den letzten Kanal wiederzugeben, drücken Sie ( | / V+) um den nächsten Kanal wiederzugeben. -
Seite 64: Lagerung
LAGERUNG × Bei Nichtgebrauch müssen alle Stromquellen ausgeschaltet werden. Schalten Sie den Netzschalter aus und trennen Sie den Batterieanschluss. × Lagern Sie das Fahrzeug im Inneren oder bedecken Sie es mit einer Plane, um es vor Feuchtigkeit zu schützen. × Halten Sie das Fahrzeug von Wärmequellen wie Öfen und Heizungen fern. -
Seite 65: Recycling Und Entsorgung
PROBLEM MÖGLICHE URSACHE LÖSUNG Schlechter Kontakt der Schließen Sie die Motorkabel wieder an. Fahrzeug schüttelt Motorkabel. beim Fahren Totpunkt im Motor. Wenden Sie sich an Ihren Händler. Fahrzeug kann Motor ist defekt Wenden Sie sich an Ihren Händler. nicht anhalten Fahrzeug stoppt Gebrochene Ersatzteile Werksreparatur... -
Seite 66: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Wir, PRAT INTERNATIONAL BRANDS S.L., Inhaber der Marke Playkin mit Sitz in der Straße Calle Blanquers Parcela 7-8 43800 - Valls, Spanien, erklären, dass das Kindermotorrad QUAD RACER ab der Seriennummer 2021 den Anforderungen der geltenden Richtlinien des Europäischen Parlaments und des Rates entspricht: ×...
