AJAX WallSwitch Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für WallSwitch:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WallSwitch Benutzerhandbuch

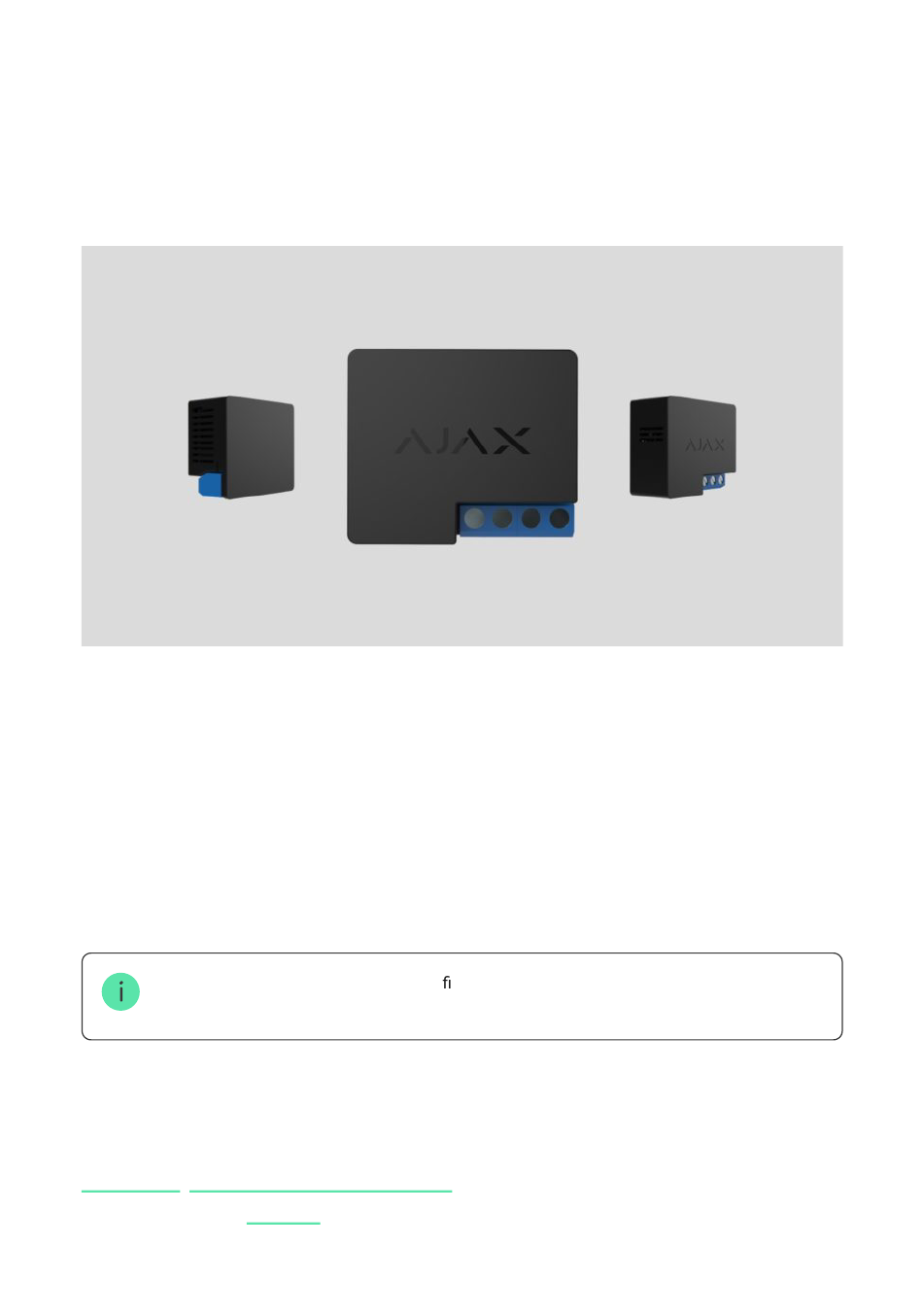

WallSwitch ist ein Leistungsrelais zur Fernsteuerung einer 110/230 V~
Stromversorgungen. Die Relais-Stromversorgung ist von den
Versorgungsklemmen nicht elektrisch isoliert; daher schaltet WallSwitch nur die
an den Versorgungsklemmen ankommende Spannung um. Das Gerät verfügt
über einen Energieverbrauchszähler und ist mit drei Schutzfunktionen gegen
Spannung, Strom und Temperatur ausgestattet.
WallSwitch sollte nur von einem quali zierten Elektriker oder Installateur installiert
werden.
WallSwitch ermöglicht die Regulierung der Stromversorgung der an den
Stromkreis angeschlossenen Elektrogeräte mit einer Last von bis zu 3 kW über
Ajax-Apps Automatisierungsszenarien
,
Betätigung eines
Buttons
WallSwitch ist über das sichere Jeweller-Funkprotokoll mit dem Ajax-
Sicherheitssystem verbunden. Die Kommunikationsreichweite beträgt bis zu
Aktualisiert August 2, 2022
, die Funktionstaste am Relais und durch
.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AJAX WallSwitch

Inhaltszusammenfassung für AJAX WallSwitch

  • Seite 1 Versorgungsklemmen ankommende Spannung um. Das Gerät verfügt über einen Energieverbrauchszähler und ist mit drei Schutzfunktionen gegen Spannung, Strom und Temperatur ausgestattet. WallSwitch sollte nur von einem quali zierten Elektriker oder Installateur installiert werden. WallSwitch ermöglicht die Regulierung der Stromversorgung der an den Stromkreis angeschlossenen Elektrogeräte mit einer Last von bis zu 3 kW über...
  • Seite 2 1.000 Meter, wenn keine Hindernisse vorhanden sind. Das Gerät funktioniert nur Funk-Repeatern Hub-Zentralen von Ajax. WallSwitch kaufen Funktionselemente 1. Antenne. 2. Klemmenblöcke. 3. Funktionstaste. 4. LED-Anzeige. IN-Anschlüsse: L-Klemme — Anschlussklemme für die Phase der Stromversorgung. N-Klemme — Anschlussklemme für den Nullleiter der Stromversorgung.
  • Seite 3 , den Button Automatisierungsszenarien gesteuert werden. WallSwitch schaltet nur einen Pol des Stromkreises, die Phase, um. Dabei wird der Neutralleiter nicht umgeschaltet und bleibt geschlossen. WallSwitch kann im bistabilen Modus oder im Impulsmodus arbeiten (der Impulsmodus ist mit einer Firmwareversion 5.54.1.0 und neuer verfügbar).
  • Seite 4 Last angeschlossen ist, sinkt der maximale Schaltstrom auf 8 A. Automatisierungszenarien 00:00 00:07 Die Szenarien von Ajax bieten ein völlig neues Sicherheitsniveau. Mit diesen meldet das Sicherheitssystem eine Bedrohung nicht nur, sondern wehrt sie auch aktiv ab. Verschiedene Szenarien mit WallSwitch und Anwendungsbeispiele: Bei Alarm.

  • Seite 5: Steuerung Über Die App

    Elektrogerät wird aus- oder eingeschaltet. So kann der Benutzer des Sicherheitssystems die Stromversorgung z. B. einer Heizung oder eines Luftbefeuchters aus der Ferne steuern. Wenn sich das WallSwitch im Impulsmodus be ndet, bewirkt die Umschaltung einen Wechsel des Modus von Ein/Aus zu Impuls.

  • Seite 6: Überwachung Des Energieverbrauchs

    184-253 V~ überschreitet. Schützt die angeschlossenen Geräte vor Überspannungen. Wir empfehlen, diesen Schutz zu deaktivieren, wenn das WallSwitch an ein Stromnetz mit 110 V~ angeschlossen ist.  Stromschutz: wird aktiviert, wenn der Lastwiderstand 13 A und die induktive oder kapazitive Last 8 A übersteigt. Zum Schutz des Relais und der angeschlossenen Geräte vor Überstrom.

  • Seite 7: Jeweller Datenübertragungsprotokoll

    Authenti zierung der Geräte bei jeder Kommunikationssitzung, um Sabotage und Geräte-Spoo ng zu verhindern. Das Protokoll beinhaltet eine regelmäßige Abfrage der Ajax-Geräte durch die Hub-Zentrale in Intervallen von 12 bis 300 Sekunden (einstellbar in der Ajax-App), um die Kommunikation mit allen Geräten zu überwachen und deren Status in den Ajax-Apps anzuzeigen.

  • Seite 8: Auswahl Des Installationsortes

    Ajax-App angegeben. Auswahl des Installationsortes Das Gerät wird an das 110/230 V~ Netz angeschlossen. Die WallSwitch Maße (39 × 33 × 18 mm) ermöglichen den Einbau des Geräts in eine tiefe Abzweigdose, in einen Schaltschrank eines Elektrogeräts oder in einen Verteilerkasten.

  • Seite 9: Einbau

    Verbindungsverlust zwischen dem Relais und der Hub-Zentrale (oder dem Funk-Repeater) kommen. Einbau WallSwitch sollte nur von einem quali zierten Elektriker oder Installateur installiert werden. Vergewissern Sie sich vor der Installation des Relais, dass Sie den optimalen Standort gewählt haben und dass dieser den Anforderungen dieses Benutzerhandbuchs entspricht.

  • Seite 10: Empfohlene Antennenposition

    Risiko, dass das Funksignal gestört und beeinträchtigt wird. Empfohlene Antennenposition Es wird empfohlen, für den Anschluss Kabel mit einem Durchmesser von 1,5 – 2 mm² zu verwenden. WallSwitch sollte nicht an Stromkreise mit einer Last von mehr als 3 kW angeschlossen werden. So installieren Sie WallSwitch: 1.

  • Seite 11: Verbindung

    3. Vergewissern Sie sich, dass die Hub-Zentrale eingeschaltet ist und über Ethernet, WLAN und/oder Mobilfunknetz Zugang zum Internet hat. Sie können dies in der Ajax-App oder anhand der LED-Anzeige der Hub-Zentrale überprüfen. Diese sollte weiß oder grün leuchten. 4. Vergewissern Sie sich, dass die Hub-Zentrale nicht aktiviert ist und keine Updates startet, indem Sie den Status in der Ajax-App überprüfen.
  • Seite 12 1. Schließen Sie, falls Sie dies noch nicht getan haben, das WallSwitch an einen 110-230 V⎓ Stromkreis an. 2. Melden Sie sich in der Ajax App an. 3. Wählen Sie die entsprechende Hub-Zentrale aus, wenn Sie über mehrere verfügen oder eine PRO App verwenden.

  • Seite 13: Störungszähler

    Nachdem das Relais mit der Hub-Zentrale verbunden und von der alten Hub-Zentrale entfernt wurde, sind die Relaiskontakte offen. Störungszähler Im Falle einer Störung des WallSwitch (z.B. kein Jeweller-Signal zwischen der Hub-Zentrale und dem Relais), zeigt die Ajax-App einen Störungszähler in der oberen linken Ecke des Gerätesymbols an.
  • Seite 14 Symbole Diese Symbole zeigen einige WallSwitch Zustände an. Sie können diese in der Ajax-App in der Geräteliste  überprüfen. Icon Bedeutung Jeweller Signalstärke zwischen dem WallSwitch und der Hub-Zentrale (oder einem Funk-Repeater). Der empfohlene Wert liegt bei 2-3 Balken. Erfahren Sie mehr Funk-Repeater Das Gerät ist über einen...
  • Seite 15 Online — das Relais ist mit dem Funk- Repeater verbunden. O ine — das Relais hat die Verbindung zum Funk-Repeater verloren. Das Feld wird angezeigt, wenn der WallSwitch über einen Funk-Repeater verbunden ist. Zustand der WallSwitch-Kontakte: Ja — die Relaiskontakte sind geschlossen, das an den Stromkreis angeschlossene Elektrogerät ist unter Spannung.
  • Seite 16 Überlastungsschutz Das Relais schaltet sich automatisch wieder ein, wenn die Spannung in den Normalbereich zurückgekehrt ist. Wir empfehlen, diesen Schutz zu deaktivieren, wenn das WallSwitch an ein 110-V~-Netz angeschlossen ist. Leistung Die Leistungsaufnahme eines an den Stromkreis angeschlossenen Geräts. Die Häu gkeit der Wertaktualisierung hängt von den Jeweller Einstellungen ab.

  • Seite 17: Kon Gurierung

    Jeweller Einstellungen ab. Der Standardwert ist 36 Sekunden. Der Energieverbrauch wird in 1-W-Schritten angezeigt. Der Zähler wird zurückgesetzt, wenn das WallSwitch ausgeschaltet wird. Zeigt den Status der temporären Deaktivierungsfunktion des WallSwitch an: Nein — das Relais arbeitet normal, reagiert auf Befehle, führt Szenarien aus und...
  • Seite 18 So ändern Sie die WallSwitch-Einstellungen in der Ajax-App: 1. Gehen Sie ins Geräte-Menü 2. Wählen Sie das WallSwitch aus der Liste aus. 3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol  klicken. 4. Stellen Sie die Parameter ein.
  • Seite 19 Auswahl des Betriebsmodus des Relais: Impuls — WallSwitch erzeugt bei Aktivierung einen Impuls mit einer bestimmten Dauer. Bistabil — WallSwitch ändert den Zustand der Kontakte in ihr Gegenteil (z. B. von Modus geschlossen zu offen), wenn es aktiviert wird. Die Einstellung ist mit einer Firmware-Version 5.54.1.0 und neuer verfügbar.

  • Seite 20: Mehr Erfahren

    Das Relais schaltet sich automatisch wieder ein, wenn die Spannung wieder in den Normalbereich zurückgekehrt ist. Wir empfehlen, diesen Schutz zu deaktivieren, wenn das WallSwitch an ein Stromnetz mit 110 V~ angeschlossen ist.  Öffnet das Menü zum Erstellen und Kon gurieren von Automatisierungsszenarien.

  • Seite 21: Funktionsprüfung

    Einstellungen. Anzeige 00:00 00:04 Die WallSwitch LED-Anzeige blinkt regelmäßig, wenn das Gerät nicht mit der Hub-Zentrale verbunden ist. Wenn Sie die Funktionstaste auf dem Relais drücken, leuchtet die LED-Anzeige grün auf. Funktionsprüfung Die Funktionstests des WallSwitch werden nicht sofort, sondern erst nach einem Abfrageintervall zwischen der Hub-Zentrale und dem Gerät (36 Sekunden bei...

  • Seite 22: Instandhaltung

    So führen Sie einen Test in der Ajax App durch: 1. Wählen Sie die entsprechende Hub-Zentrale aus, wenn Sie über mehrere verfügen oder eine PRO App verwenden. 2. Gehen Sie ins Geräte-Menü 3. Wählen Sie das WallSwitch aus. 4. Gehen Sie zu Einstellungen 5.

  • Seite 23: Herstellungsdatum Eines Melders Oder Eines Geräts

    866.0 – 866.5 MHz 868.0 – 868.6 MHz 868.7 – 869.2 MHz 905.0 – 926.5 MHz 915.85 – 926.5 MHz Funkfrequenzband 921.0 – 922.0 MHz Je nach Verkaufsregion. Ajax-Hubs Funk-Repeater Kompatibilität Alle Funksignalmodulation GFSK Bis zu 1000 m auf offenem Gelände...

  • Seite 24: Lieferumfang

    2. Kabel – 2 Stk. 3. Schnellstartanleitung. Gewährleistung Die Garantie für die Produkte der AJAX SYSTEMS MANUFACTURING Limited Liability Company gilt für zwei Jahre ab Kaufdatum. Wenn das Gerät nicht richtig funktioniert, wenden Sie sich bitte zuerst an den technischen Support von Ajax. In den meisten Fällen können technische Probleme per Fernkommunikation gelöst werden.
