AJAX WallSwitch Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für WallSwitch:

Werbung

Quicklinks

Diese Anleitung herunterladen
WallSwitch Benutzerhandbuch | Ajax Systems Support

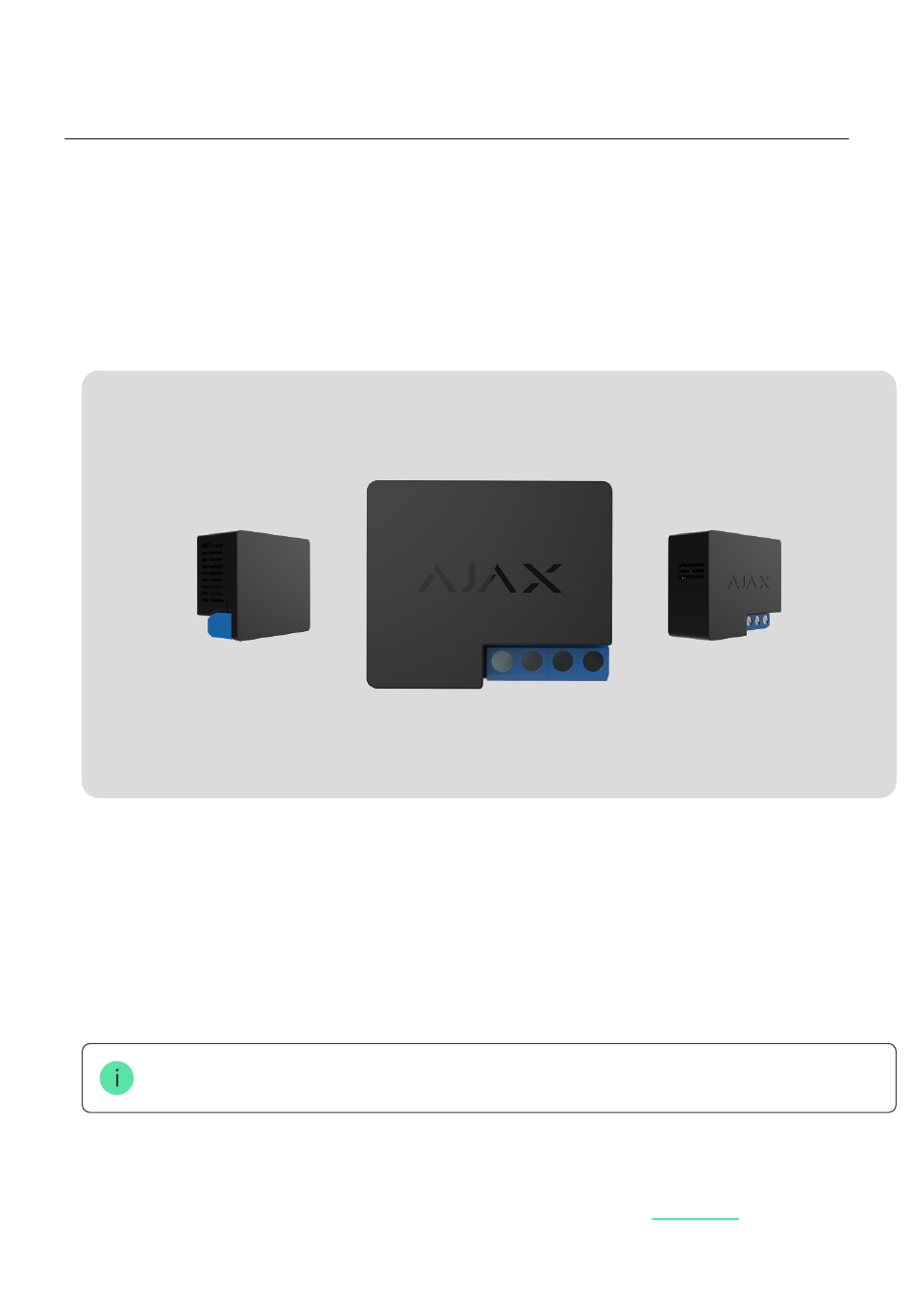

WallSwitch ist ein Leistungsrelais zur Fernsteuerung einer 110/230 V~ Stromversorgungen. Die
Relais-Stromversorgung ist von den Versorgungsklemmen nicht elektrisch isoliert; daher
schaltet WallSwitch nur die an den Versorgungsklemmen ankommende Spannung um. Das
Gerät verfügt über einen Energieverbrauchszähler und ist mit drei Schutzfunktionen gegen
Spannung, Strom und Temperatur ausgestattet.
WallSwitch sollte nur von einem qualiQzierten Elektriker oder Installateur installiert werden.
WallSwitch ermöglicht die Regulierung der Stromversorgung der an den Stromkreis
angeschlossenen Elektrogeräte mit einer Last von bis zu 3 kW über
https://support.ajax.systems/de/manuals/wallswitch/
WallSwitch Benutzerhandbuch
Aktualisiert October 10, 2023
Sprache:
De
Ajax-Apps
,
29.11.23, 16:11
Seite 1 von 24

Werbung

loading

Verwandte Anleitungen für AJAX WallSwitch

Inhaltszusammenfassung für AJAX WallSwitch

  • Seite 1 Sprache: WallSwitch Benutzerhandbuch Aktualisiert October 10, 2023 WallSwitch ist ein Leistungsrelais zur Fernsteuerung einer 110/230 V~ Stromversorgungen. Die Relais-Stromversorgung ist von den Versorgungsklemmen nicht elektrisch isoliert; daher schaltet WallSwitch nur die an den Versorgungsklemmen ankommende Spannung um. Das Gerät verfügt über einen Energieverbrauchszähler und ist mit drei Schutzfunktionen gegen Spannung, Strom und Temperatur ausgestattet.
  • Seite 2 29.11.23, 16:11 Automatisierungsszenarien , die Funktionstaste am Relais und durch Betätigung eines Buttons WallSwitch ist über das sichere Jeweller-Funkprotokoll mit dem Ajax-System verbunden. Die Kommunikationsreichweite beträgt bis zu 1.000 Meter, wenn keine Hindernisse vorhanden sind. Das Gerät funktioniert nur mit Funk-Repeatern Hub-Zentralen von Ajax.
  • Seite 3 , den Button Automatisierungsszenarien gesteuert werden. WallSwitch schaltet nur einen Pol des Stromkreises, die Phase, um. Dabei wird der Neutralleiter nicht umgeschaltet und bleibt geschlossen. WallSwitch kann im bistabilen Modus oder im Impulsmodus arbeiten (der Impulsmodus ist mit einer Firmwareversion 5.54.1.0 und neuer verfügbar).
  • Seite 4 Automatisierungszenarien 00:00 00:07 Die Szenarien von Ajax bieten ein völlig neues Sicherheitsniveau. Mit diesen meldet das Sicherheitssystem eine Bedrohung nicht nur, sondern wehrt sie auch aktiv ab. Verschiedene Szenarien mit WallSwitch und Anwendungsbeispiele: Bei Alarm. Die Beleuchtung wird eingeschaltet, wenn ein Öffnungsmelder einen Alarm auslöst.
  • Seite 5 WallSwitch gesteuerten Stromkreis angeschlossen sind. Dazu klicken Sie im Menü Geräte auf den Kippschalter im Feld WallSwitch: Der Zustand der Relaiskontakte kehrt sich um und das angeschlossene Elektrogerät wird aus- oder eingeschaltet. So kann der Benutzer des Sicherheitssystems die Stromversorgung z. B. einer Heizung oder eines Luftbefeuchters aus der Ferne steuern.
  • Seite 6 WallSwitch Benutzerhandbuch | Ajax Systems Support 29.11.23, 16:11 Wenn sich das WallSwitch im Impulsmodus beQndet, bewirkt die Umschaltung einen Wechsel des Modus von Ein/Aus zu Impuls. Schutzarten WallSwitch verfügt über zwei Schutztypen, die unabhängig voneinander funktionieren: Spannungs-, Strom- und Temperaturschutz.
  • Seite 7 Geräte bei jeder Kommunikationssitzung, um Sabotage und Geräte-SpooQng zu verhindern. Das Protokoll beinhaltet eine regelmäßige Abfrage der Ajax-Geräte durch die Hub-Zentrale in Intervallen von 12 bis 300 Sekunden (einstellbar in der Ajax-App), um die Kommunikation mit allen Geräten zu überwachen und deren Status in den Ajax-Apps anzuzeigen.
  • Seite 8 Ajax-App angegeben. Auswahl des Installationsortes Das Gerät wird an das 110/230 V~ Netz angeschlossen. Die WallSwitch Maße (39 × 33 × 18 mm) ermöglichen den Einbau des Geräts in eine tiefe Abzweigdose, in einen Schaltschrank eines Elektrogeräts oder in einen Verteilerkasten. Die rexible externe Antenne sorgt für eine stabile Kommunikation.
  • Seite 9 Verwendung von elektrischen Geräten und die geltenden Vorschriften zur elektrischen Sicherheit. Wenn Sie WallSwitch in der Abzweigdose installieren, führen Sie die Antenne nach außen und platzieren Sie sie unter dem Kunststoffrahmen der Steckdose. Je größer der Abstand zwischen der Antenne und dem Metall ist, desto geringer ist das Risiko, dass das Funksignal gestört und beeinträchtigt wird.
  • Seite 10 29.11.23, 16:11 Es wird empfohlen, für den Anschluss Kabel mit einem Durchmesser von 0,75 – 1,5 mm² (22-14 AWG) zu verwenden. WallSwitch sollte nicht an Stromkreise mit einer Last von mehr als 3 kW angeschlossen werden. So installieren Sie WallSwitch: 1.
  • Seite 11 Sie auf dem Gehäuse und der Verpackung des Relais), oder geben Sie die Geräte-ID ein. 6. Klicken Sie auf Hinzufügen; ein Countdown wird gestartet. 7. Drücken Sie die Funktionstaste des WallSwitch. Wenn dies nicht möglich ist (z. B. wenn https://support.ajax.systems/de/manuals/wallswitch/...
  • Seite 12 WallSwitch Benutzerhandbuch | Ajax Systems Support 29.11.23, 16:11 WallSwitch in einer Abzweigdose installiert ist), belasten Sie das Relais 5 Sekunden lang mit mindestens 20 W. Schalten Sie zum Beispiel den Wasserkocher ein, warten Sie einige Sekunden und schalten Sie ihn dann aus.
  • Seite 13 Der Temperaturschutz wurde aktiviert. Der Spannungsschutz wurde aktiviert. Keine Verbindung zwischen dem Relais und der Hub-Zentrale (oder dem Funk-Repeater) besteht. Symbole Diese Symbole zeigen einige WallSwitch Zustände an. Sie können diese in der Ajax-App in der Geräteliste  überprüfen. Icon Bedeutung Jeweller Signalstärke zwischen dem WallSwitch und der Hub-Zentrale (oder einem Funk-...
  • Seite 14 Status Der Status zeigt Informationen über das Gerät und seine Funktionsfähigkeit an. Die Zustände des WallSwitch sind in der Ajax-App verfügbar. Gehen Sie hierzu wie folgt vor: 1. Gehen Sie ins Geräte-Menü 2. Wählen Sie das WallSwitch aus der Liste aus.
  • Seite 15 Spannung. Aktiv Nein — die Relaiskontakte sind offen, das an den Stromkreis angeschlossene Elektrogerät ist nicht mit Strom versorgt. Das Feld wird angezeigt, wenn WallSwitch im bistabilen Modus arbeitet. Der aktuelle Stromwert, der von WallSwitch geschaltet wird. Strom Die HäuQgkeit der Wertaktualisierung hängt von den Jeweller Einstellungen ab.
  • Seite 16 WallSwitch Benutzerhandbuch | Ajax Systems Support 29.11.23, 16:11 Spannung in den Normalbereich zurückgekehrt ist. Wir empfehlen, diesen Schutz zu deaktivieren, wenn das WallSwitch an ein 110-V~-Netz angeschlossen ist (nur für Geräte mit Firmware-Version vor 6.60.1.30). Die Leistungsaufnahme eines an den Stromkreis angeschlossenen Geräts.
  • Seite 17 KonZgurierung So ändern Sie die WallSwitch-Einstellungen in der Ajax-App: 1. Gehen Sie ins Geräte-Menü 2. Wählen Sie das WallSwitch aus der Liste aus. 3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol  klicken. 4. Stellen Sie die Parameter ein.
  • Seite 18 Beim Ausführen des Szenarios – der Benutzer erhält Benachrichtigungen über die Ausführung von Szenarien, die dieses Gerät einbeziehen. Die Einstellung ist verfügbar, wenn WallSwitch an alle Hub- Zentralen (außer dem Modell „Hub“) mit der Firmware- Version OS Malevich 2.15 oder höher angeschlossen ist...
  • Seite 19 Die Einstellung ist mit einer Firmware-Version 5.54.1.0 und neuer verfügbar. Auswahl der Impulsdauer: von 1 bis 255 Sekunden. Impulsdauer Die Einstellung ist nur verfügbar, wenn das WallSwitch im Impulsmodus arbeitet. Auswahl des Grundzustandes der Relaiskontakte: Normal geschlossen — die Relaiskontakte sind im Normalzustand geschlossen.
  • Seite 20 Entfernt das Relais aus der Hub-Zentrale und löscht seine Gerät entkoppeln Einstellungen. Anzeige 00:00 00:04 Die WallSwitch LED-Anzeige blinkt regelmäßig, wenn das Gerät nicht mit der Hub-Zentrale verbunden ist. Wenn Sie die Funktionstaste auf dem Relais drücken, leuchtet die LED-Anzeige grün auf. https://support.ajax.systems/de/manuals/wallswitch/ Seite 20 von 24...
  • Seite 21 WallSwitch Benutzerhandbuch | Ajax Systems Support 29.11.23, 16:11 Funktionsprüfung Die Funktionstests des WallSwitch werden nicht sofort, sondern erst nach einem Abfrageintervall zwischen der Hub-Zentrale und dem Gerät (36 Sekunden bei Standardeinstellungen) gestartet. Sie können das Abfrageintervall der Geräte im Menü Jeweller oder Jeweller/Fibra in den Hub-Einstellungen ändern.
  • Seite 22 Für 110 V~ Stromnetze: Maximal — 132 V~ Unter-/Überspannungsschutz Minimum — 92 V~ Wir empfehlen, diesen Schutz zu deaktivieren, wenn WallSwitch an ein Stromnetz mit 110 V~ angeschlossen ist (nur für Geräte mit Firmware-Version vor 6.60.1.30). Kabelgröße 0,75–1,5 mm² (22–14 AWG) Maximaler Laststrom 10 А...
  • Seite 23 2. Kabel – 2 Stk. 3. Schnellstartanleitung. Gewährleistung Die Garantie für die Produkte der Limited Liability Company “Ajax Systems Manufacturing” gilt für zwei Jahre ab Kaufdatum. Wenn das Gerät nicht richtig funktioniert, wenden Sie sich bitte zuerst an den technischen Support von Ajax.
  • Seite 24 WallSwitch Benutzerhandbuch | Ajax Systems Support 29.11.23, 16:11 gelöst werden. Gewährleistungsverp\ichtungen Benutzervereinbarung Technischen Support kontaktieren: e-mail Telegram Telefonnummer: 0 (800) 331 911 Abonnieren Sie unsere E-Mails über Sicherheit im Alltag. Ganz ohne Spam Email Abonnement https://support.ajax.systems/de/manuals/wallswitch/ Seite 24 von 24...
