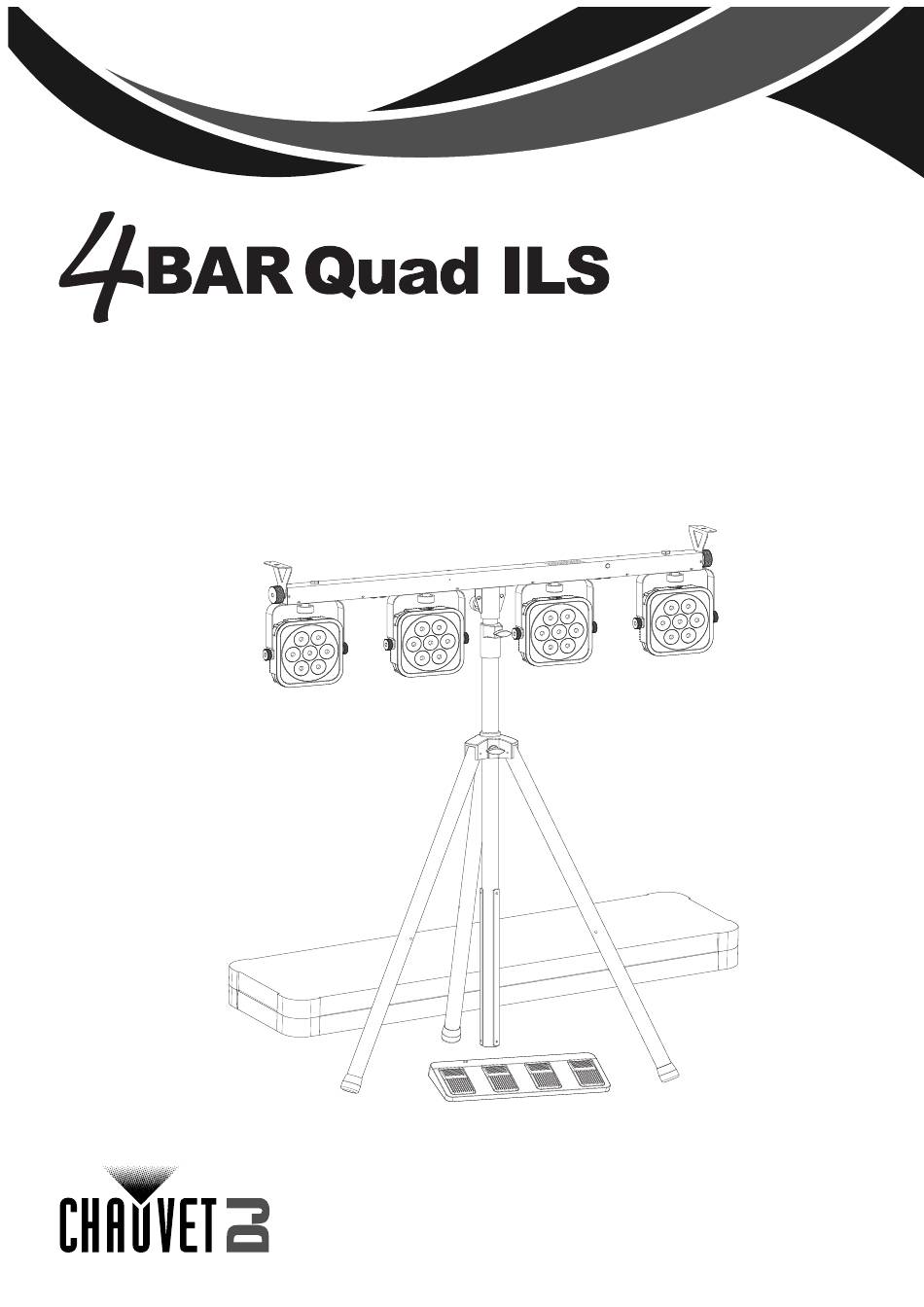

  • Seite 1 Quick Reference Guide English Español Français Deutsch Italiano Nederlands...
  • Seite 2 Intentionally Left Blank Page...

  • Seite 3: About This Guide

    Quick Reference Guide • Tripod To Begin Unpack the 4BAR Quad ILS and make sure all parts have been received in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. 4BAR Quad ILS QRG Rev. 3...

  • Seite 4: Control Panel Description

    Navigates upwards through the menu list and increases the numeric value when in a function <DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function <ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function 4BAR Quad ILS QRG Rev. 3...

  • Seite 5: Dmx Linking

    Enable Master/Slave with other 4BAR Quad ILS products Enable Master/Slave with legacy 4BAR products DMX Linking The 4BAR Quad ILS can work with a DMX controller. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com. Starting Address To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 494.
  • Seite 6 D-Fi USB Connectivity The 4BAR Quad ILS is able to become a D-Fi wireless receiver/transmitter with the use of the D-Fi USB from CHAUVET DJ. Simply set the DIP switch D-Fi receiving/transmitting channel, plug it into the USB port then set the product's DMX Personality and DMX Address.

  • Seite 7: Footswitch Battery

    The 4BAR Quad ILS footswitch will work properly in any mode, with a maximum unobstructed distance of 100 ft (30.5 m). You must turn on the ir setting from the 4BAR Quad ILS and navigate to Auto mode before using the footswitch.
  • Seite 8 000  255 0–100% – – Amber 4 000  255 0–100% – – Dimmer 000  255 0–100% 000  009 No function – – Strobe 010  255 Strobe, slow to fast 4BAR Quad ILS QRG Rev. 3...

  • Seite 9: Acerca De Esta Guía

    Trípode Para empezar Desembale su 4BAR Quad ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. 4BAR Quad ILS GRR Rev. 3...

  • Seite 10: Corriente Alterna

    Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la <ENTER> función seleccionada 4BAR Quad ILS GRR Rev. 3...
  • Seite 11 Habilitar Maestro/Esclavo con productos 4BAR anteriores Enlace DMX El 4BAR Quad ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 494.
  • Seite 12 Modo maestro/esclavo (D-Fi USB) El D-Fi USB permite que un solo producto 4BAR Quad ILS (el «maestro»), controle las acciones de uno o más productos 4BAR Quad ILS (los «esclavos») sin necesidad de un controlador DMX ni de cables DMX. El maestro (transmisor) se configurará...
  • Seite 13 El pedal del 4BAR Quad ILS funcionará adecuadamente en cualquier modo, con una distancia máxima sin obstáculos de 100 ft (30,5 m). Debe encender la ir en el 4BAR Quad ILS, escoja un canal ir, y navegue al modo Auto antes de usar el pedal.
  • Seite 14 000  255 0–100% – – Ámbar 4 000  255 0–100% – – Atenuador 000  255 0–100% 000  009 Sin función – – Estroboscopio 010  255 Estroboscopio, lenta a rápida 4BAR Quad ILS GRR Rev. 3...

  • Seite 15: A Propos De Ce Manuel

    MANUEL DE RÉFÉRENCE A propos de ce manuel Le Manuel de Référence (MdR) du 4BAR Quad ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Clause de non Responsabilité...

  • Seite 16: Remplacement Des Fusibles

    MANUEL DE RÉFÉRENCE Préalable Déballez votre 4BAR Quad ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
  • Seite 17 Activer maître/esclave avec d'autres appareils 4BAR Quad ILS Activer maître/esclave avec les appareils précédents Chaînage DMX Le 4BAR Quad ILS peut fonctionner avec un contrôleur DMX. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com. Adresse de départ Pour permettre un accès à...
  • Seite 18 Mode maître/esclave (D-Fi USB) Le D-Fi USB permet à un seul appareil 4BAR Quad ILS (le maître) de contrôler les actions d'un ou plusieurs autres appareils 4BAR Quad ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner en...

  • Seite 19: Batterie De La Pédale

    La pédale du 4BAR Quad ILS fonctionne correctement dans n'importe quel mode, avec une distance sans obstacle maximale de 30,5 m (100 pi). Vous devez activer le mode ir du 4BAR Quad ILS, établir canal ir, et positionnez-vous sur le mode Auto avant de pouvoir utiliser la pédale.

  • Seite 20: Valeurs Dmx

    000  255 0–100% – – Ambre 4 000  255 0–100% – – Gradateur 000  255 0–100% 000  009 Pas de fonction – – Stroboscope 010  255 Stroboscope, lente à rapide 4BAR Quad ILS MdR Rév. 3...

  • Seite 21: Haftungsausschluss

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des 4BAR Quad ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 22: Beschreibung Des Bedienfelds

    SCHNELLANLEITUNG Start Packen Sie Ihren 4BAR Quad ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

  • Seite 23: Menükarte

    SLAV 4BAR Quad ILS-Geräten Aktivieren Sie Master/Slave mit frühere 4BAR- Geräten DMX-Verbindung Der 4BAR Quad ILS kann mit einem DMX-Controller betrieben werden. Wenn Sie mit DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung” unter www.chauvetdj.com herunter. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX- Adresse 494.

  • Seite 24: D-Fi Usb Konnektivität

    D-Fi USB Konnektivität Der 4BAR Quad ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluß...

  • Seite 25: Betrieb Mit Drahtlosem Fußschalter Led-Anzeigen

    Musiksteuerung über das Mikrofon des 4BAR Quad ILS. Verwendung des Fußschalter: 1. Verbinden Sie den 4BAR Quad ILS mit dem Stromnetz. Schalten Sie den drahtlosen Fußschalter ein. 2. Betätigen Sie wiederholt <MENU>, bis SEt auf der Anzeige angezeigt wird, und betätigen Sie <ENTER>.
  • Seite 26 000  255 0–100% – – Bernsteinfarben 4 000  255 0–100% – – Dimmer 000  255 0–100% 000  009 Keine Funktion – – Stroboskop 010  255 Stroboskop, langsam bis schnell 4BAR Quad ILS SAL Rev. 3...

  • Seite 27: Guida Rapida

    GUIDA RAPIDA Informazioni sulla Guida La Guida Rapida 4BAR Quad ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

  • Seite 28: Sostituzione Fusibile

    Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una <DOWN> funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata 4BAR Quad ILS GR Rev. 3...

  • Seite 29: Collegamento Dmx

    Abilita Master/Slave con altri prodotti 4BAR Quad ILS Abilita Master/Slave con prodotti 4BAR precedenti Collegamento DMX 4BAR Quad ILS può funzionare con un controller DMX. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com. Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità...
  • Seite 30 Modalità Master/Slave (D-Fi USB) Il D-Fi USB consente a un singolo 4BAR Quad ILS (“master”) di controllare il funzionamento di uno o più 4BAR Quad ILS (“slave”) senza necessità di un controller DMX o cavi DMX. L'unità master (trasmettitore) sarà impostata per funzionare in modalità...
  • Seite 31 L'interruttore a pedale del 4BAR Quad ILS funziona correttamente in qualsiasi modalità ad una distanza massima libera di 30,5 metri (100 piedi). È necessario attivare l'ir sul 4BAR Quad ILS, scegliere un canale ir, e passare alla modalità Auto prima di usare il pedale.
  • Seite 32 000  255 0–100% – – Ambra 4 000  255 0–100% – – Dimmer 000  255 0–100% 000  009 Nessuna funzione – – Stroboscopio 010  255 Stroboscopio, da lento a veloce 4BAR Quad ILS GR Rev. 3...

  • Seite 33: Beperkte Garantie

    Driepoot Om te beginnen Pak uw 4BAR Quad ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet. 4BAR Quad ILS Beknopte Handleiding Rev. 3...

  • Seite 34: Beschrijving Bedieningspaneel

    Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde <ENTER> functie 4BAR Quad ILS Beknopte Handleiding Rev. 3...

  • Seite 35: Startadres

    Master/Slaaf activeren bij vorige 4BAR-producten DMX-koppeling De 4BAR Quad ILS kan met een DMX-regelaar werken. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com. Startadres Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 494.
  • Seite 36 4. Handmatige digitale display/menuknoppen Master/Slave-modus (D-Fi USB) De D-Fi USB zorgt ervoor dat een enkel 4BAR Quad ILS-product (de “master”) de acties regelt van een of meer 4BAR Quad ILS-producten (de “slaves”) zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master-product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers) ingesteld worden om in slave-modus te werken.

  • Seite 37: Batterij Van De Voetschakelaar

    Uitgefade of ingefade De 4BAR Quad ILS-voetschakelaar werkt goed in elke modus, met een maximale ongehinderde afstand van 30,5 m. U moet ir op de 4BAR Quad ILS inschakelen, Kies een kanaal, en navigeer naar de Auto-modus voordat u de voetschakelaar gebruikt.
  • Seite 38 000  255 0–100% – – Amber 4 000  255 0–100% – – Dimmer 000  255 0–100% 000  009 Geen functie – – Stroboscoop 010  255 Stroboscoop, langzaam to snel 4BAR Quad ILS Beknopte Handleiding Rev. 3...
  • Seite 39 QUICK REFERENCE GUIDE Multi-Language Intentionally Left Blank Page 4BAR Quad ILS QRG Rev. 3...
  • Seite 40 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Mexico, France, Germany, or Benelux, contact the dealer of record. 4BAR Quad ILS QRG ML6 Rev. 3 © Copyright 2022 Chauvet All rights reserved 4BAR Quad ILS QRG Rev.
