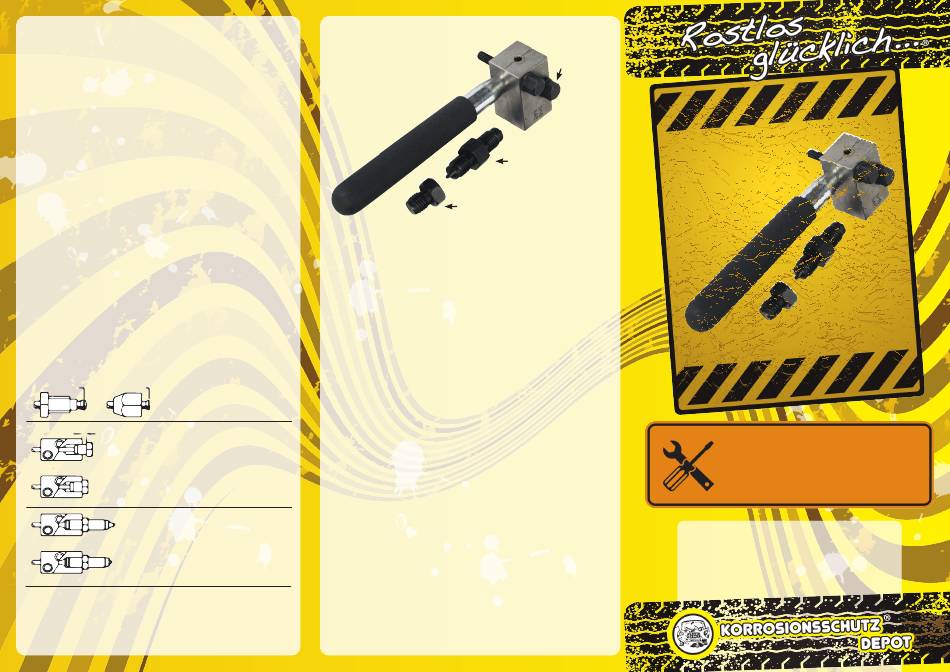

Sealey PFT12 Bedienungsanleitung Seite 2

➢
Lösen und entfernen Sie die Stoppschraube.
➢
Wenn Sie die Bördelschraube mit dem mitgelieferten Fett ein wenig
an der Spitze einfetten, wird das den folgenden Prozess erleichtern.
➢
Fügen Sie die Bördelschraube mit dem Ende F( Markierung mit OP1
und die kleine Einkerbung beachten) ein und befestigen Sie diese
bis zum Anschlag, damit der Bördel geformt wird. Lösen Sie die
Bördelschraube. Die F Bördelung ist nun abgeschlossen.
➢
Ausser Sie benötigen eine E Bördel, dann bei E Bördel (Punkt 4)
weiterlesen und letzten Punkt hier überspringen.
➢
Jetzt können Sie die Schrauben lösen und die Leitung aus dem
Gerät entfernen.
4. E - Bördeln einer 3/16" Leitung
➢
Die bereits angegebenen Schritte der F Bördelung müssen wieder-
holt werden bis auf den Schritt mit dem Lösen der Leitung. Nur die
Bördelschraube darf entfernt werden.
➢
Drehen Sie die Bördelschraube um und führen Sie das Ende E in das
Gerät ein und ziehen Sie die Schraube fest.
➢ Nun ist die E Bördelung abgeschlossen.
➢
Jetzt können Sie die Schrauben lösen und das Gerät von der Leitung
lösen.
SAE Bördel Größe 3/16
F -Bördel E -Bördel
5.0 mm
Die Stoppschraube sollte so eingeschraubt werden, dass
noch 5mm außerhalb sind. Jetzt können Sie die Leitung
bis zum Anschlag in das Gerät stecken. Nun können die
zwei Klemmschrauben leicht befestigt werden.
Rohrlänge einstellen
Die Stoppschraube kann nun ganz eingeschraubt
werden und die zwei Klemmschrauben müssen bis zum
Anschlag geschraubt werden.
Jetzt können Sie die Stoppschraube entfernen.
Für eine F-Bördelung müssen Sie das Ende F der
Bördelschraube einschrauben.
Das Bördeln
Für eine E-Bördelung müssen Sie erst das Ende E
und dann das Ende F verwenden.
* Übersetzung aus dem Englischen
Feststell-
Schraube
Bördelschraube
Stoppschraube
Profi Kompakt-
Bördelgerät Sealey
Model No. PFT12
