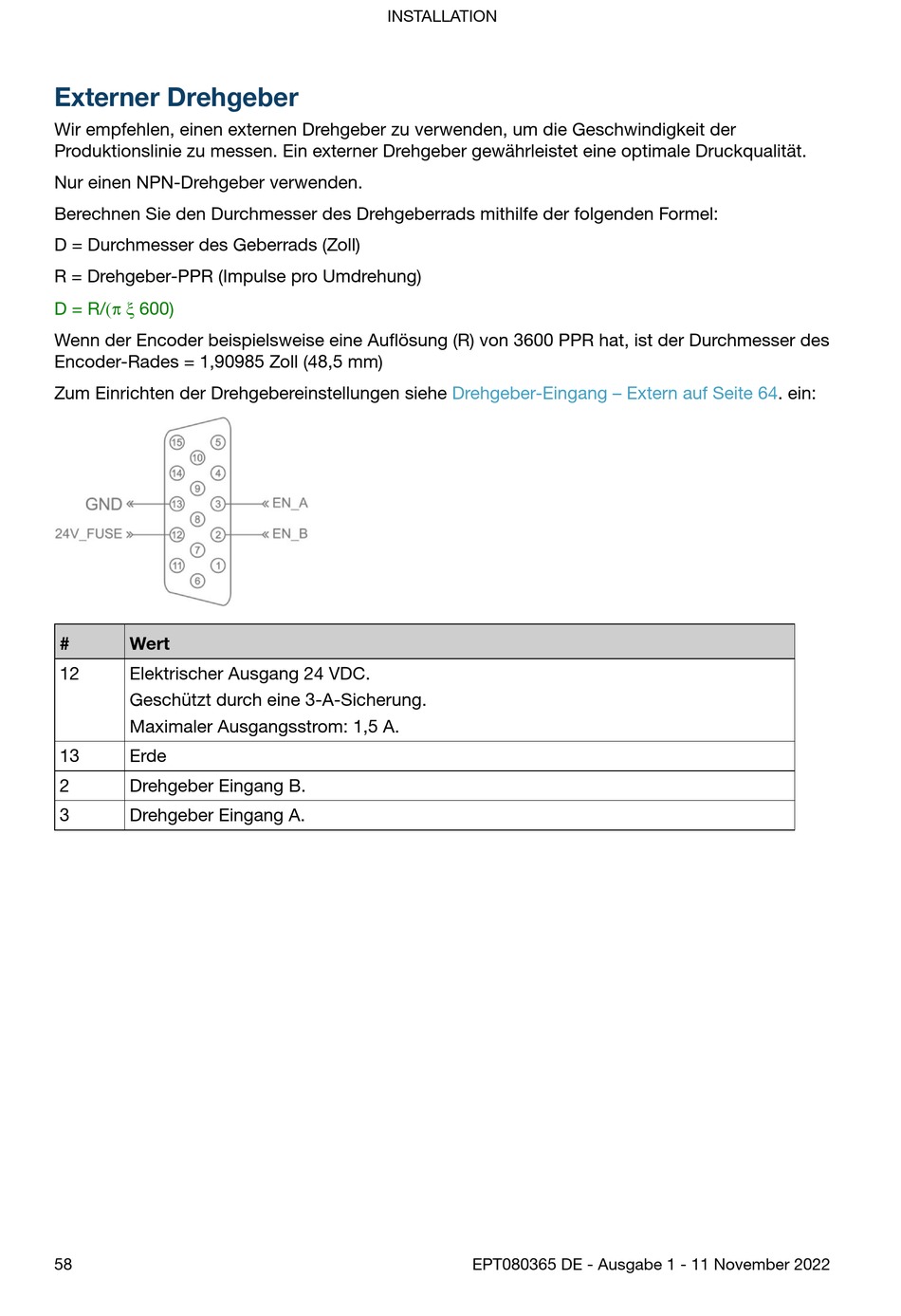

Externer Drehgeber
Wir empfehlen, einen externen Drehgeber zu verwenden, um die Geschwindigkeit der
Produktionslinie zu messen. Ein externer Drehgeber gewährleistet eine optimale Druckqualität.
Nur einen NPN-Drehgeber verwenden.
Berechnen Sie den Durchmesser des Drehgeberrads mithilfe der folgenden Formel:
D = Durchmesser des Geberrads (Zoll)
R = Drehgeber-PPR (Impulse pro Umdrehung)
D = R/(p x 600)
Wenn der Encoder beispielsweise eine Auflösung (R) von 3600 PPR hat, ist der Durchmesser des
Encoder-Rades = 1,90985 Zoll (48,5 mm)
Zum Einrichten der Drehgebereinstellungen siehe
#
Wert
12
Elektrischer Ausgang 24 VDC.
Geschützt durch eine 3-A-Sicherung.
Maximaler Ausgangsstrom: 1,5 A.
13
Erde
2
Drehgeber Eingang B.
3
Drehgeber Eingang A.
58
INSTALLATION
Drehgeber-Eingang – Extern auf Seite
EPT080365 DE - Ausgabe 1 - 11 November 2022
64. ein:
