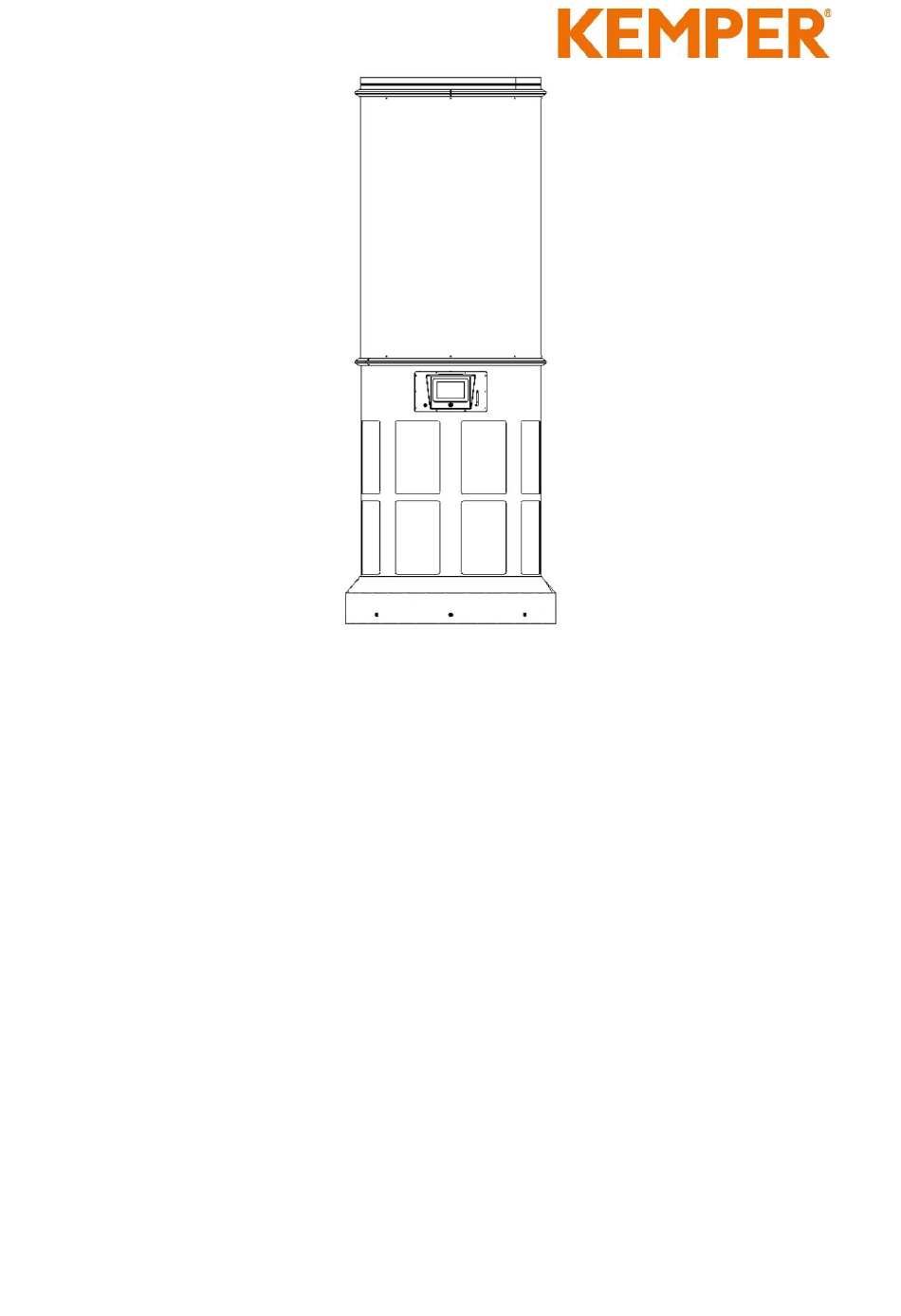

- Seite 1 CleanAirTower DE – Betriebsanleitung (Original) EN – Operating Manual FR – Notice d´utilisation NL – Handleiding ES – Instrucciones de servicio PT – Manual de operação IT – Manuale d´uso CS – Návod k použití PL – Instrukcja obsługi РУ – Руководство по эксплуатации HU –...
-
Seite 2: Typenschild Einkleben
Typenschild einkleben... - Seite 3 DE – Betriebsanleitung (Original) ..........- 4 - EN – Operating Manual ..............- 53 - FR – Notice d´utilisation .............. - 102 - NL – Handleiding ................- 154 - ES – Instrucciones de servicio........... - 206 - PT – Manual de operação ............- 257 - IT –...
-
Seite 4: Inhaltsverzeichnis
DE – Betriebsanleitung (Original) Deutsch 1 Allgemeines ..................- 6 - 1.1 Einleitung ......................- 6 - 1.2 Hinweise auf Urheber- und Schutzrechte ..........- 6 - 1.3 Hinweise für den Betreiber ................- 6 - 2 Sicherheit ..................- 8 - 2.1 Allgemeines ....................... - Seite 5 7.2.1 Filterwechsel - Sicherheitshinweise ............ - 41 - 7.2.2 Filterwechsel ....................- 43 - 7.3 Störungsbeseitigung .................. - 46 - 7.4 Notfallmaßnahmen ..................- 47 - 8 Entsorgung .................. - 48 - 8.1 Kunststoffe ...................... - 48 - 8.2 Metalle ......................- 48 - 8.3 Filterelemente ....................
-
Seite 6: Allgemeines
1.2 Hinweise auf Urheber- und Schutzrechte Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der KEMPER GmbH, im Folgenden Hersteller genannt, überlassen werden. Alle Unterlagen sind im Sinne des Urheberrechtsgesetzes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise,... - Seite 7 Die Betriebsanleitung ist vom Betreiber, um Betriebsanweisungen aufgrund nationaler Vorschriften zu Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich der Informationen zu Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, zum Beispiel bezüglich Arbeitsorganisation, Arbeitsabläufen und eingesetztem Bedienerpersonal. Neben der Betriebsanleitung und den im Nutzungsland sowie an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Richtlinien für sicherheits- und fachgerechtes Arbeiten zu...
-
Seite 8: Sicherheit
2 Sicherheit 2.1 Allgemeines Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Vorschriften entwickelt und gebaut. Beim Betrieb des Produkts können technische Gefahren für das Bedienpersonal beziehungsweise Beeinträchtigungen des Produkts sowie anderer Sachwerte entstehen, wenn es: •... -
Seite 9: Vom Betreiber Anzubringende Kennzeichnungen/Schilder
• Mit dem Blickfangpunkt werden Auflistungen von Teilen in einer Legende oder für Anweisungen gekennzeichnet, bei denen die Reihenfolge unwichtig ist. 2.3 Vom Betreiber anzubringende Kennzeichnungen/ Schilder Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder am Produkt und in seinem Umfeld herum anzubringen. Solche Kennzeichnungen und Schilder können sich zum Beispiel auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen. -
Seite 10: Sicherheitshinweise Zur Instandhaltung/Störungsbeseitigung
Keine offenen, langen Haare, lose Kleidung oder Schmuck tragen! Es besteht grundsätzlich die Gefahr irgendwo hängen zu bleiben oder an bewegten Teilen eingezogen oder mitgerissen zu werden! Stellen sich sicherheitsrelevante Änderungen am Produkt ein, den Arbeitsvorgang sofort stillsetzen, sichern und den Vorgang der zuständigen Stelle/Person melden! Arbeiten am Produkt dürfen nur von zuverlässigem, geschultem Bedienpersonal durchgeführt werden. - Seite 11 Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein Gebläseatemschutzsystem! Die Freisetzung von gefährlichen Staubpartikeln ist bei Reparatur- und Wartungsarbeiten zu vermeiden, damit keine nicht mit der Aufgabe beauftragten Personen geschädigt werden.
- Seite 12 WARNUNG Elektrischer Schlag beim Anschluss einer ungeeigneten Stromversorgung! Durch den Anschluss einer ungeeigneten Stromversorgung können berührbare Teile unter gefährlicher Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. Elektrischen Anschlussdaten siehe Typenschild des Produkts Hinweis zum Stromnetzanschluss bei Produkten mit Absaugleistungs- regelung GEFAHR Gefahr vor elektrische Spannung!
- Seite 13 WARNUNG Gefahr durch Mobilfunkstrahlung! Mobilfunkstrahlung kann Einfluss auf elektronische und medizinische Produkte nehmen. Das Produkt: • nicht in der Nähe von medizinischen Instrumenten wie Herzschrittmacher, Insulinpumpen und der gleichen verwenden. • nicht in Krankenhäusern, Tankstellen und medizinischen Einrichtungen verwenden. • nicht in der Nähe von elektronischen Hochpräzisionsgeräten verwenden.
- Seite 14 GEFAHR Gefahr durch schwebende Lasten – Transport Kranösen! Kippende oder herabfallende Lasten führen zu schweren bis zu tödlichen Verletzungen. • Das fertigmontierte Produkt darf nicht als gesamte Einheit an den Kranösen transportiert werden! (Kranösen können ausreißen!) • Die Komponenten müssen einzeln zurückgebaut werden. Im Anschluss können diese dann wieder am neuen Bestimmungsort zusammengesetzt werden.
-
Seite 15: Produktangaben
3 Produktangaben 3.1 Funktionsbeschreibung Das Produkt ist geeignet, um die Raumluft abzusaugen, zu filtern und die Reinluft entsprechend dem Raum zurückzuführen. Ihr Einsatzbereich sind Produktionshallen und Lagerhallen, in denen die Raumluft von partikelförmigen Verschmutzungen wie Rauchen und Stäuben befreit werden soll. Die Raumluft wird vom oberen Teil des Produkts angesaugt. -
Seite 16: Unterscheidungsmerkmal - Cloud-Anbindung
Tab. 2: Positionen am Produkt 3.2 Unterscheidungsmerkmal - Cloud-Anbindung Einstellungen und Abfragen: Einige Produkte verfügen über eine Cloudanbindung, worüber die Produktsoftware auf dem aktuellen Stand gehalten werden kann. Des Weiteren können Betriebsparameter des Produkts abgefragt und in Echtzeit verfolgt werden. Einstellungen und Abfragen erfolgen über die Cloud: www.kemperconnect.de HINWEIS... -
Seite 17: Vernünftigerweise Vorhersehbare Fehlanwendung
• zur Instandhaltung und Wartung, • zum Transport und Montage, die in dieser Betriebsanleitung beschrieben werden. Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Betreiber des Produkts. Dies gilt ebenfalls für eigenmächtige Veränderungen am Produkt. -
Seite 18: Restrisiko
Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder am Produkt und in seinem Umfeld herum anzubringen. Solche Kennzeichnungen und Schilder könnten sich zum Beispiel auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen. In dem zu verwendeten Land können beim Hersteller zusätzlich erforderliche Sicherheitshinweise und Piktogramme nach gültigem Recht zur Verfügung gestellt werden. -
Seite 19: Transport Und Lagerung
4 Transport und Lagerung 4.1 Transport GEFAHR Lebensgefährliche Quetschungen beim Verladen und Transport des Produkts möglich! Durch unsachgemäßes Heben und Transportieren kann die gegebenenfalls vorhandene Palette mit dem Produkt kippen und herabstürzen! • Niemals unter schwebenden Lasten aufhalten! • Die zulässigen Traglasten der Transport und Hebehilfen beachten! •... - Seite 20 GEFAHR • Lebensgefährliche Quetschungen beim Heben und Transportieren der einzelnen Komponenten des Produkts! Durch unsachgemäße Montage können Bauteile herabstürzen. • Durch unsachgemäßes Heben und Transportieren können die Komponenten des Produkts kippen und herabstürzen. • Die Komponenten des Produkts dürfen nur mit einem geeigneten Anschlagmittel gehoben und transportiert werden.
- Seite 21 Abb. 3: Hinweise Hebevorgang • Bei der Auswahl der Schäkel unbedingt auf eine ausreichende Tragkraft eines jeden einzelnen Schäkels achten! 1502778-02 - 21 -...
-
Seite 22: Montage
5 Montage Hinweise für die sichere Montage des Produkts. HINWEIS Der Betreiber des Produkts darf mit der selbständigen Montage nur unterwiesenes Fachpersonal beauftragen. • Für die Montage des Produkts werden mindestens zwei Mitarbeiter benötigt. • Nur geeignetes Transport- und Hebewerkzeug benutzen. •... - Seite 23 Abb. 4: Auslieferzustand Das zusammengesetzte Produkt besteht aus drei einzelnen Komponenten, die als Verpackungseinheit auf zwei Paletten geliefert werden. 1502778-02 - 23 -...
- Seite 24 Abb. 5: Lieferumfang des Produkts Palette A Palette B Pos. Bezeichnung Pos. Bezeichnung Ventilatorteil Filterteil Ansaugteil Spannring (2 x) Anfahrschutz Tab. 3: Positionen am Produkt Auf der Palette A befindet sich das Ventilatorteil (Pos. 1), der Anfahrschutz (Pos. 5), zwei Spannringe (Pos. 4) sowie das Ansaugteil (Pos. 3). Auf der Palette B befindet sich das Filterteil (Pos.
- Seite 25 HINWEIS Eine geeignete Stromversorgung muss am Aufstellort vorhanden sein. 1. Die Verpackungsfolie sowie die Spannbänder und die Holzpaletten von den einzelnen Verpackungseinheiten entfernen. 2. Beide Spannringe (Pos. 4) vom Ventilatorteil (Pos. 1) entfernen, das Ansaugteil (Pos. 3) abheben und neben dem Ventilatorteil ablegen. Abb.
- Seite 26 Gewindegröße Mindest- Mindest- Hersteller Bohrlochtiefe Verankerungstie 130 mm 100 mm Fischer Dübel o.ä. Bezeichnung Anzugsmoment Bei Betonqualität Highbond-Anker FHB dyn 40 Nm Stahlbeton 12x100/25 C25/30 Tab. 4: Befestigungsmaterial 6. Im nächsten Schritt die abgenommenen Teile des Anfahrschutzes (Pos. 5) wieder an das Ventilatorteil (Pos. 1) schrauben. Abb.
- Seite 27 7. Das Filterteil (Pos. 2) an den Ringschrauben mittels geeignetem Tragegeschirr anheben, auf das Ventilatorteil (Pos. 1) aufsetzen und mit dem Spannring (Pos. 4) verbinden. Dabei auf den richtigen Sitz der im Spannring (Pos. 4) eingesetzten Dichtung achten. Abb. 8: Montage Ansaugteil 8.
- Seite 28 Abb. 9: Netzanschluss 9. Im letzten Schritt das Produkt mittels eines geeigneten CEE- Anschlussstecker mit dem Netzanschluss verbinden. Hierbei auf die korrekte Absicherung der Zuleitungskabel achten. Bitte die Angaben und Hinweise im Schaltplan/ Typenschild beachten. 1502778-02 - 28 -...
-
Seite 29: Transport - Kranösen
5.2 Transport – Kranösen Abb. 10: Transport Ventilatorteil Für den Transport des Ventilatorteils sind insgesamt vier Kranösen (Pos. 1) im Innern des Ventilatorteils vorgesehen. Abb. 11: Transport Filterteil Für den Transport des Filterteils sind insgesamt vier Ringschrauben (Pos. 2) im Innern des Filterteils vorgesehen. Beim Zusammenbau des Produkts müssen die Komponenten separat an den gewünschten Aufstellort transportiert werden. - Seite 30 WARNUNG Der Betreiber darf das gesamte Produkt (Ventilatorteil + Filterteil) nicht über die Kranösen (Pos. 2) im Filterteil versetzen. Die Komponenten müssen einzeln zurückgebaut werden. Im Anschluss können diese dann wieder am neuen Bestimmungsort zusammengesetzt werden. 1502778-02 - 30 -...
-
Seite 31: Benutzung
6 Benutzung Jede Person, die sich mit Verwendung, Wartung und Reparatur des Produkts befasst, muss diese Betriebsanleitung sowie die Anleitungen etwaiger Anbau- und Zubehörprodukte, gründlich gelesen und verstanden haben. 6.1 Qualifikation des Bedienpersonals Der Betreiber des Produkts darf mit der selbstständigen Anwendung des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. - Seite 32 Abb. 12: Bedienelemente Pos. Bezeichnung Hinweis Gerätetaster mit Betriebsleuchte I/0 - Taster Anschlussbuchse Extern- Ein/Aus Anschlussmöglichkeit für optionales Zubehör Mobilfunkantenne Dient zur Datenübertragung mittels Mobilfunknetz Bediendisplay Dient für Einstellungen und zur Visualisierung Tab. 5: Bedienelemente • Gerätetaster I/ O (Pos. 1) Durch Drücken des Tasters wird das Produkt ein- und ausgeschaltet.
-
Seite 33: Einstellungen Im Bediendisplay
• Bediendisplay (Pos. 4) Über das Bediendisplay können verschiedene Optionen und Parameter eingestellt werden. Siehe hierzu das Kapitel „Einstellungen im Bediendisplay“. 6.3 Einstellungen im Bediendisplay Das Bediendisplay enthält ein „rollendes Menü“ (Pos. 4), worunter einzelne Menüpunkte (Pos. 3) aufgerufen werden können. In den einzelnen Menüpunkten (Pos. - Seite 34 Abb. 14: Menüpunkt – Home - Automatikmodus Abb. 15: Menüpunkt - Home - Sprachauswahlmenü 1502778-02 - 34 -...
- Seite 35 Pos. Bezeichnung Hinweis Sprachauswahlmenü Einstellung der Landessprache Pfeiltasten Seite vor/ zurückblättern Menüpunkt Rollendes Menü Übersicht der Menüpunkt Boost Modus Kurzzeitiger Betrieb mit maximaler Ventilatorleistung Blinksymbol Blinken signalisiert den Datenempfang des Bediendisplays von der Steuerung Statusanzeige Symbol grün – Verbindung zum Mobilfunkverbindung Mobilfunknetz vorhanden Symbol rot –...
- Seite 36 Abb. 16: Menüpunkt Betriebsdaten Im Menüpunkt Betriebsdaten können über die Pfeiltasten (Pos. 1) die aktuellen Betriebsdaten abgefragt werden. 3. Menüpunkt - Einstellungen Abb. 17: Menüpunkt – Einstellungen - Boostmodus Im Menüpunkt Einstellungen können über die Pfeiltasten (Pos. 1) die aktuellen Einstellungen abgefragt und verändert werden. 1502778-02 - 36 -...
- Seite 37 Boost-Modus Bei starker Luftverunreinigung kann der Boostmodus über eine einstellbare Zeit aktiviert werden. Die Zeitdauer kann über die Pfeiltasten (Pos. 3) eingestellt werden. HINWEIS Die Absaugleistung ist abhängig von der Sättigung der Filtermedien. Ist im Boostmodus eine Leistungssteigerung kaum wahrzunehmen, kann ein Wechsel der Filtermedien erforderlich sein.
-
Seite 38: Fehlermeldungen
Abb. 19: Menüpunkt – Einstellungen Freigabefeld 5. Fehlermeldungen Abb. 20: Fehlermeldungen 1502778-02 - 38 -... -
Seite 39: Inbetriebnahme
Pos. Bezeichnung Hinweis Fehlersymbol Symbol erscheint bei Fehler Fehler-Anzeigefeld Auflistung aller festgestellten Fehler X – Symbol Fehler-Anzeigefeld schließen Tab. 7: Fehlermeldungen Sobald ein Fehler festgestellt wurde, erscheint ein Fehler-Auflistungsfeld (Pos. 2). Durch Klicken des X-Symbols (Pos. 3) wird das Auflistungsfeld ausgeblendet. -
Seite 40: Instandhaltung
7 Instandhaltung Die in diesem Kapitel beschriebenen Anweisungen sind als Mindestanforderungen zu verstehen. Je nach Betriebsbedingungen können weitere Anweisungen erforderlich werden, um das Produkt in einem optimalen Zustand zu halten. Die in diesem Kapitel beschriebenen Wartungs- und Instandsetzungsarbeiten dürfen nur von speziell geschultem Instandsetzungspersonal des Betreibers durchgeführt werden. -
Seite 41: Wartung
7.2 Wartung Eine sichere Funktion des Produkts wird durch eine regelmäßige Kontrolle und Wartung positiv beeinflusst. Die unter Kapitel „Sicherheit“ aufgeführten Warnhinweise zur Instandhaltung und Störungsbeseitigung sind zu beachten. Die Pflege/Wartung des Produkts beschränkt sich im Wesentlichen auf die visuelle Kontrolle auf Beschädigungen und Undichtigkeiten sowie das Reinigen der äußeren Oberflächen. - Seite 42 WARNUNG Gesundheitsgefährdung durch Schweißrauchpartikel Einatmen von Schweißrauchpartikeln, insbesondere Schweißrauchpartikel aus einem Schweißprozess von legierten Stählen, können zu Gesundheitsschäden führen, da sie „lungengängig“ sind! Hautkontakt mit Schweißrauchpartikeln kann bei empfindlichen Personen zu Hautreizungen führen. Um den Kontakt und das Einatmen der Staubpartikel zu vermeiden, tragen Sie einen Einwegoverall, Schutzbrille, Handschuhe und eine geeignete Atemschutz-Filtermaske der Klasse FFP2 nach EN 149.
-
Seite 43: Filterwechsel
HINWEIS Bitte hierzu für die folgenden Schritte die Kapitel „Montage“ und „Benutzung“ beachten. • Nur Original-Ersatzfilter verwenden, denn diese garantieren den erforderlichen Abscheidegrad und sind auf Produkt und Leistungsdaten abgestimmt. • Das Produkt am Gerätetaster ausschalten. • Unbeabsichtigtes Wiedereinschalten durch Ziehen des Netzsteckers verhindern. - Seite 44 4. Die verunreinigte Vorfiltermatte (Pos. 2) vorsichtig entnehmen und nach gültigen Vorschriften entsorgen. 5. Eine neue Vorfiltermatte (Pos. 2) einsetzen und den Abschlussring (Pos. 1) wieder aufsetzen. b) Wechsel des Hauptfilters Abb. 22: Filterwechsel Hauptfilter Pos. Bezeichnung Pos. Bezeichnung Abschlussring Hauptfilter Vorfiltermatte Ringschrauben...
- Seite 45 Abb. 23: Filterwechsel Hauptfilter 3. An den Ringschrauben (Pos. 6) im oberen Teil des Hauptfilters (Pos. 5) ein geeignetes Tragegeschirr befestigen und mit einer Hebevorrichtung, wie zum Beispiel Gabelstapler oder Kran verbinden. 4. Den Hauptfilter (Pos. 5) vom Ventilatorteil (Pos. 7) lösen, indem der untere Spannring (Pos.
-
Seite 46: Störungsbeseitigung
7.3 Störungsbeseitigung Störung Ursache Hinweis Grüner Leuchtring um Keine Stromversorgung Stromversorgung den Ein/Aus-Taster vorhanden durch leuchtet nicht Elektrofachkraft prüfen lassen Produkt startet nicht Keine Stromversorgung Stromversorgung vorhanden durch Elektrofachkraft prüfen lassen Displaymeldung: Produktwartung ist Hersteller-Service Wartung fällig fällig kontaktieren Displaymeldung: Der Frequenzumrichter Hersteller-Service Fehler... -
Seite 47: Notfallmaßnahmen
HINWEIS Kann die Störung kundenseitig nicht behoben werden, ist der Hersteller- Service zu kontaktieren. 7.4 Notfallmaßnahmen Im Brandfall des Produkts beziehungsweise seiner gegebenenfalls vorhandenen Erfassungselemente sind folgende Schritte einzuleiten: 1. Das Produkt möglichst durch Ziehen des Netzsteckers von der Stromversorgung trennen. 2. -
Seite 48: Entsorgung
8 Entsorgung WARNUNG Hautkontakt mit Schweißrauch etc. kann bei empfindlichen Personen zu Hautreizungen führen! Demontagearbeiten am Produkt dürfen nur von geschultem und autorisiertem Fachpersonal unter Beachtung der Sicherheitshinweise und der geltenden Unfallverhütungsvorschriften durchgeführt werden! Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein... -
Seite 49: Anhang
2014/30/EU - Richtlinie zur EMV 2014/35/EU - Niederspannungsrichtlinie 2011/65/EU - RoHS-Richtlinie In alleiniger Verantwortung von Firma: KEMPER GmbH Von-Siemens-Str. 20, D-48691 Vreden Folgende harmonisierte Normen sind angewandt: EN ISO 12100:2010 Sicherheit von Maschinen - Allg. Gestaltungsleitsätze EN ISO 13857:2019 Sicherheit von Maschinen - Sicherheitsabstände EN ISO 13854:2019 Sicherheit von Maschinen - Mindestabstände... - Seite 617 Deutschland (HQ) Česká Republika España KEMPER GmbH KEMPER IBÉRICA, S.L. KEMPER spol. s r.o. Von-Siemens-Str. 20 Pyšelská 393 Avda Diagonal, 421 3º D-48691 Vreden CZ-257 21 Poříčí nad Sázavou E-08008 Barcelona Tel. +49 2564 68-0 Tel. +420 317 798-000 Tel. +34 902 109-454...
