ALBF8
MODBUS RTU ALARMGERÄT MIT SUMMER
Achtung
ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN

GEBRAUCHSANWEISUNG

HINWEIS:
MIW-ALBF8-DE-000 - 04 / 08 / 2022

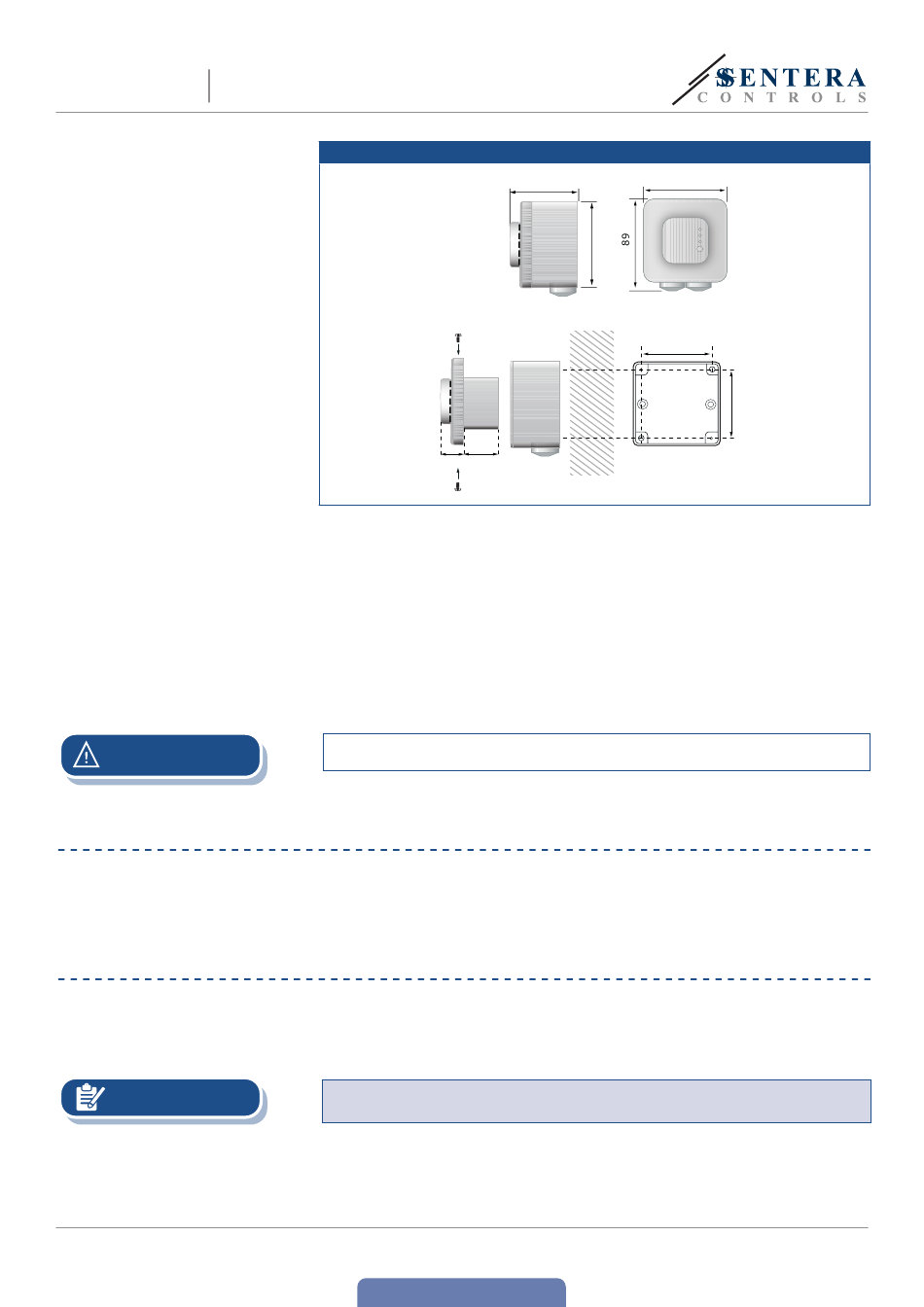

Fig. 3 Einbaumaße - Aufputzmontage
38
15
4. Stecken Sie die Kabel durch die Kabeldurchführungen.
5. Schließen Sie die Versorgungskabel, A- und /B-Kabel an die Klemmenleiste an,
gemäß dem Abschnitt Verkabelung und Anschlüsse und dem Diagramm Fig.
1"Verdrahtung und Anschlüsse ".
6. Stellen Sie das Innengehäuse erneut in das Aussengehäuse und befestigen Sie es
mit 2 Schrauben an dem Aussengehäuse.
7. Montieren Sie die Abdeckung und befestigen Sie sie mit den mitgelieferten
Schrauben.
8. Schalten Sie die Versorgungsspannung ein.
9.
Verbinden Sie das Gerät mit dem Modbus Master und passen Sie die Einstellungen
über die Modbus Kommunikation an.
Im Gerät liegen hohe Spannungen vor! Vermeiden Sie es, es zu berühren, während es
in Betrieb ist!
Nach dem Einschalten des Netzteils leuchten alle drei LEDs für eine Sekunde auf und
das Gerät erzeugt einen Piepton. Danach leuchtet nur noch die grüne LED auf. Falls
dies nicht der Fall ist, überprüfen Sie die Anschlüsse.
Das ALBF8 Gerät wird über Modbus RTU betrieben. Um die Einstellungen zu
überwachen und zu konfigurieren, können Sie entweder die kostenlose 3SModbus
Software von der Website von Sentera herunterladen oder das Sensistant Tool
verwenden.
Detaillierte Informationen und Einstellungen finden Sie im Produkt Modbus Register
Map, das dem Artikelcode auf unserer Website beigefügt ist.
www.sentera.eu
zurück zum Inhaltsverzeichnis
58 82
82
76
58
58
15 38
58
7 - 8
