ALBF8
MODBUS RTU ALARMGERÄT MIT SUMMER

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

HINWEIS:
MIW-ALBF8-DE-000 - 04 / 08 / 2022
Bevor Sie mit der Montage des Geräts beginnen, lesen Sie sorgfältig den Abschnitt
Sicherheits- und Vorsichtsmaßnahmen. Wählen Sie eine glatte Oberfläche für die
Installation (eine Wand, ein Panel usw.) und folgen Sie diesen Schritten:
Unterputzmontage
1. Entfernen Sie die Abdeckung des Gehäuses.
2. Schließen Sie die Versorgungskabel, A- und /B-Kabel an die Klemmenleiste an,
gemäß dem Abschnitt Verkabelung und Anschlüsse und dem Diagramm Fig. 1
"Verdrahtung und Anschlüsse ".

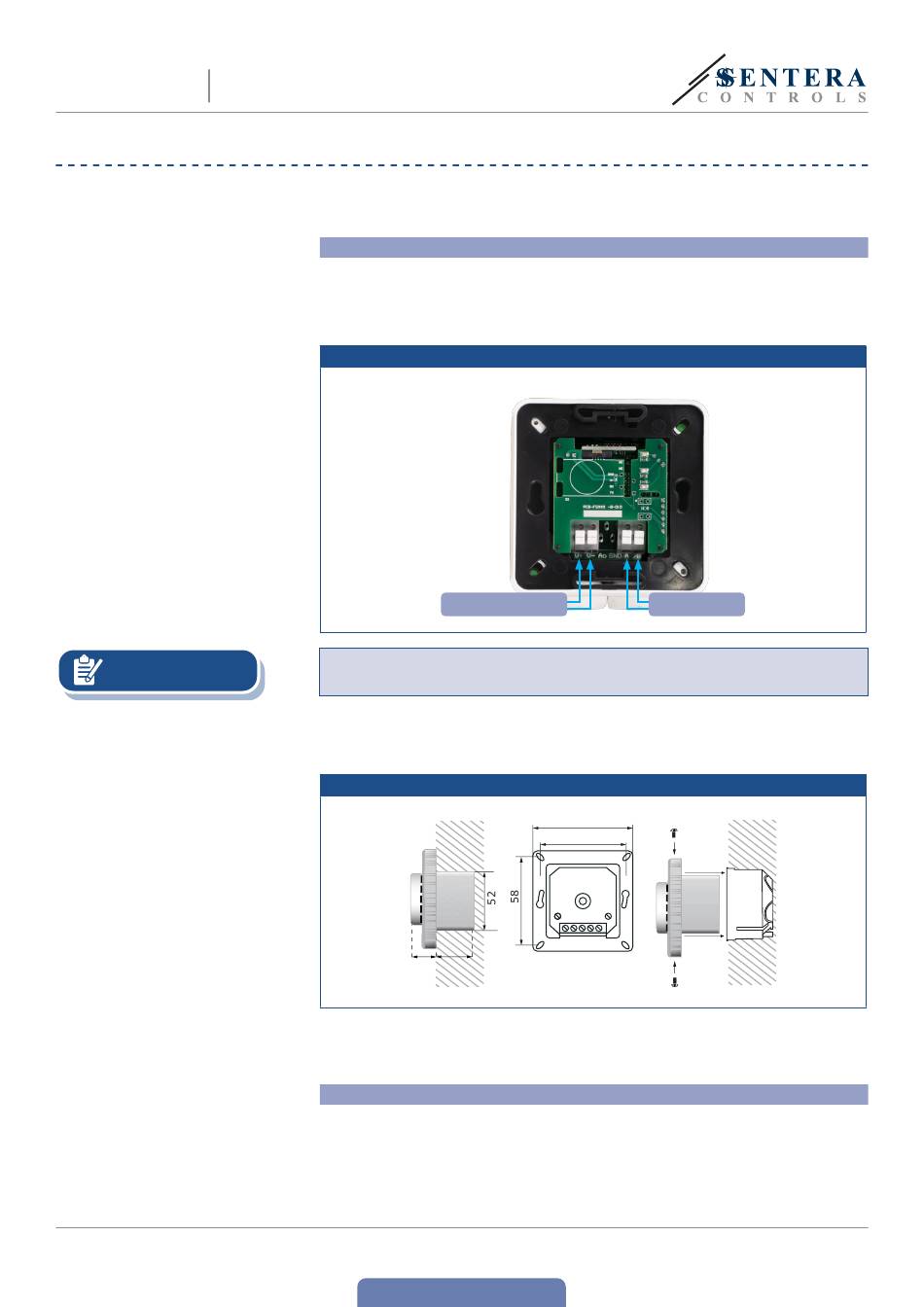

Fig. 1 Verdrahtung und Anschlüsse
Versorgungsspannung
Montieren Sie das Gerät so, dass sich die Klemmleiste und die Anschlüsse auf der
Unterseite befinden.
3. Befestigen Sie das innere Gehäuse mit 4 Schrauben.
4. Montieren Sie die Abdeckung und sichern Sie sie mit den mitgelieferten Schrauben
gemäß Fig. 2 "Einbaumasse - Unterputzmontage".
Fig. 2 Einbaumasse - Unterputzmontage
15 38
5.
Schalten Sie die Versorgungsspannung ein.
6. Verbinden Sie das Gerät mit dem Modbus Master und passen Sie die Einstellungen
über die Modbus Kommunikation an.
Aufputzmontage
1. Entfernen Sie die Abdeckung des Gehäuses.
2. Entfernen Sie das Innengehäuse aus dem Aussengehäuse.
3. Montieren Sie das Aussengehäuse und sichern Sie sie mit den mitgelieferten
Schrauben gemäß Fig. 3 "Einbaumasse - Aufputzmontage".
www.sentera.eu
zurück zum Inhaltsverzeichnis
Modbus RTU
58 82
82
76
58
6 - 8
