SC-T47 einrichten
SC-T47 aufstellen
VESA-Montage
Zur Montage Ihres SC-T47 führen Sie bitte die folgenden Schritte aus:
1. Sorgen Sie dafür, dass sich keine Gummipolster mehr an der Unterseite des SC-T47 befinden, die Polster-/
VESA-Öffnungen sauber, nicht blockiert sind.
2. Bringen Sie die beiden Montagebohrungen an der VESA-Halterung mit den beiden Montagebohrungen am
SC-T47 in Flucht, fixieren Sie die Halterung anschließend wie nachstehend gezeigt mit zwei Schrauben am
SC-T47.
3. Bringen Sie die Montagebohrungen der VESA-Halterung mit den Montagebohrungen am Monitor in Flucht,

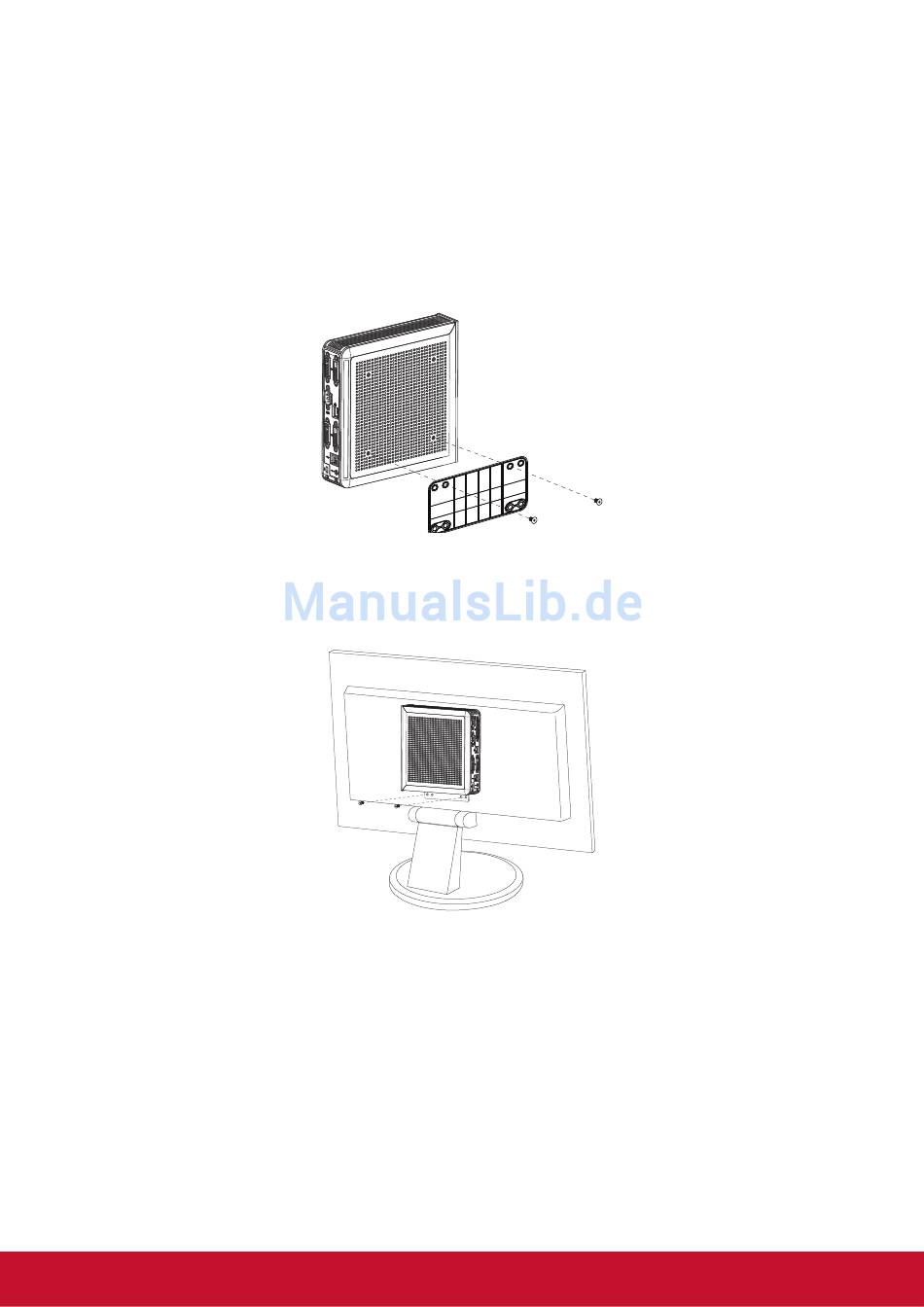

fixieren Sie in die Halterung mitsamt SC-T47 wie nachstehend gezeigt mit zwei Schrauben am Monitor.
Achten Sie darauf, dass der SC-T47 mittig am Monitor sitzt und die Rückwand des SC-T47 wie nachstehend
abgebildet nach rechts zeigt.
10
