Installations- und Betriebsanleitung abalight LED Außenleuchte PLUTO
Abb. 9: Leuchte muss durch ein Sicherungsseil gesichert sein.
Lagerung, Wartung und Pflege
Bewahren Sie dieses Produkt außerhalb der Reichweite von Kin-
dern auf. Die Lagertemperatur beträgt -40 bis +65° C. Schützen
Sie das Produkt vor Feuchtigkeit. Trennen Sie das Produkt vor
dem Reinigen von der Stromversorgung und verwenden Sie keine
aggressiven Reiniger. Fordern Sie bei der Verwendung von Reini-
gungsmitteln eine gesonderte Herstellerinformation an.
e or cord of this luminaire is damaged, it shall be exclusively Entsorgungshinweise
abalight LED Leuchten und LED Treiber sind RoHS konform, ge-
r or his service agent or a similar qualified person in order to
hören nicht in den Hausmüll und müssen bei einer Sammelstelle
für Elektroaltgeräte oder Ihrem Fachhändler abgegeben werden.
minaires is lighting on. Haftungsausschluss
Bei Schäden, die durch Nichtbeachtung der Bedienungsanlei-
in this luminaire shall only be replaced by the manufacturer or
tung verursacht werden, erlischt jeglicher Gewährleistungsan-
spruch. Bei Nichtbeachtung der Hinweise und unsachgemäße
qualified person.
Bedienung wird für Folge-, Sach- und Personenschäden keine
Haftung übernommen.
stalled and maintained by qualified electrician and wired in
E electrical regulations or the national regulations.
Referenzen / Verweise
Technische Änderungen sind vorbehalten.
ositioned so that prolonged staring into the luminaire at a
Sie sich, dass Sie immer den neuesten Stand der Informa-
tionen verwenden. Aktuelle Informationen finden Sie unter
ot expected.
www.abalight.de.
een LV supply and controlling terminal was provided.
on height of 30 meters
[4/4] 10/2022 Rechte und Änderungen vorbehalten
Vergewissern
Tel +49 (0) 2543 21 88 98 -0
Fax +49 (0) 2543 21 88 98 -19
Installations- und Betriebsanleitung
LED FLOOD LIGHT
abalight LED Außenleuchte PLUTO
HD-FL-G11-1560W/1650W
Vor der Installation bitten wir Sie, diese Installations- und Be-
triebsanleitung aufmerksam zu lesen und alle Anweisungen
CB CE ENEC
sorgfältig zu befolgen, sie ist Bestandteil des Produktes und ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Die
Installation dieser Leuchte darf nur von einer Elektrofachkraft
durchgeführt werden. Beachten Sie im Rahmen der Installation
die Vorschriften für Arbeitssicherheit und Gesundheitsschutz
sowie die Sicherheitsvorschriften für Niederspannungsanlagen
gemäß VDE 0100. Vor Beginn der Installationsarbeiten ist der
betreffende Anlagenteil unter Einhaltung der fünf Sicherheits-
regeln freizuschalten. Prüfen Sie die Leuchte vor der Inbetrieb-
nahme auf Transportschäden und nehmen Sie sie im Falle eines
offensichtlichen Schadens nicht in Betrieb.
Anwendungsbereich
Die Montage der abalight LED Außenleuchte PLUTO ist sowohl
hängend als auch stehend vorgesehen. Diese Leuchte ist für die
verschiedensten Anwendungsbereiche wie z.B. Sportstätten im
Freien und Freizeitsportanlagen. (Fußball, Rugby, Leichtathletik,
Hockey, Baseball, Kricketplätze, Pferderennbahn, Rennbahn),
Lieferumfang
- abalight LED Außenleuchte PLUTO
- Diese Installations- und Betriebsanleitung.
Produktmerkmale und Produktvarianten
Die abalight LED Außenleuchte PLUTO verfügt über ein Ge-
häuse aus Aluminiumdruckguss mit passivem Wärmemanage-
ment, das für ein ausreichendes Thermomanagement sorgt. Das
Aluminiumgehäuse hat die Schutzart IP 66. Der Bereich für die
Umgebungstemperatur beträgt -40 bis +50° C. Der Treiber ist
vorgesehen für den Betrieb an 220-400 VAC bei 50/60 Hz. Ge-
DIMENSION
häusefarbe: silbergrau. Optional dimmbar per DMX & DALI-2.
DMX-Treiber ermöglichen die Verbindung an intelligente Licht-
managementsysteme und somit die Fernsteuerung und dynami-
sche Lichteinstellungen auf den höchsten Leistungsstandards.
Duchr den schwenkbare Bügel sind Individuelle Neigungen für
besondere Anforderungen möglich.
abalight GmbH
Daruper Straße 2 Diese und alle weiteren technischen Angaben zur LED Außen-
D-48727 Billerbeck
leuchte PLUTO finden Sie im Datenblatt LED Außenleuchte PLU-
Germany
TO. Das Datenblatt und alle weiteren technischen Merkmale, wie
das abschließende Prüfprotokoll nach DIN VDE 0100 Teil 610,
sind nach Bauabschluss zusammen mit dieser Installations- und
info@abalight.de Betriebsanleitung in der Baudokumentation zu hinterlegen.
www.abalight.de
[1/4] 10/2022 Rechte und Änderungen vorbehalten
CB CE
SAA ROHS

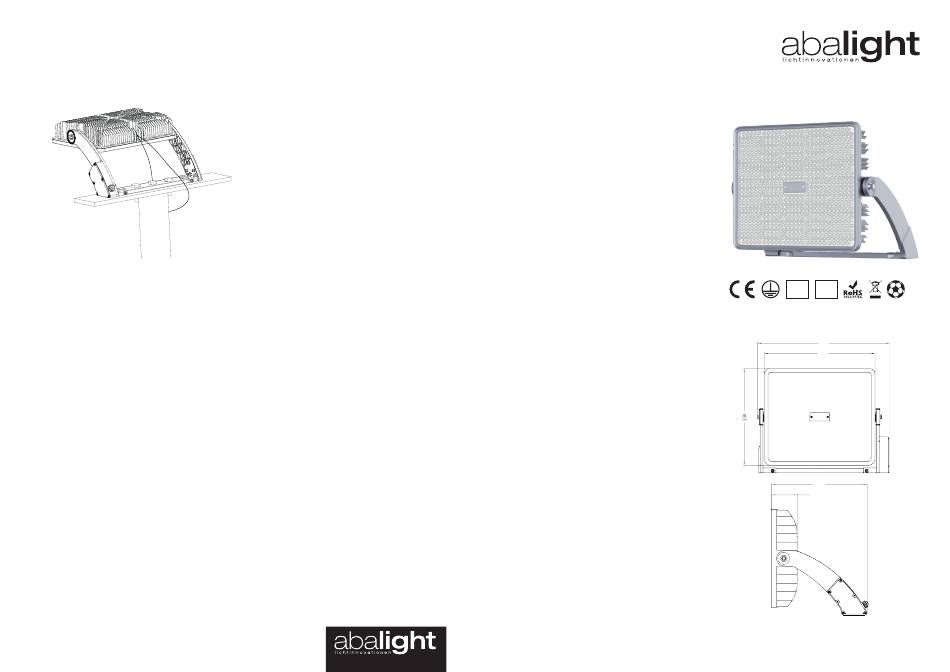

Abb. 1: LED Außenleuchte PLUTO
DIMENSION
618
518
Abb. 2: Abmessungen Außenleuchte PLUTO
www.hd-leds.com
ENEC SAA ROHS
Technical Parameters
Inventronics
IP 66 IK10
618
518
Delta
445
120
www.hd-leds.com
UNIT:mm
